維修電工通用型實訓考核實訓裝置,高性能高級維修電工及技能培訓考核實訓裝置

SB-WXG通用型維修電工技能實訓考核裝置

一、概述

高性能高級維修電工及技能培訓考核實訓裝置是根據勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》《電工電子實訓》《機床電路高級考核》等教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

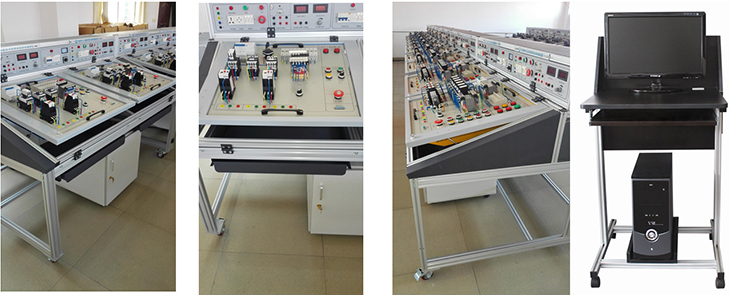

參考圖片（電腦用戶自配）

二、電工及技能培訓考核實訓裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

三、高性能高級維修電工及技能培訓考核實訓裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：約100Kg

5.外形尺寸：1300×70×1300mm

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、高性能高級維修電工及技能培訓考核實訓裝置的基本配置及功能

（一）SB02 電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。整個實訓室配備一臺總電源控制柜，可以分控到下面每一臺設備的電源。

（二）主控功能板配備資源

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

(4) 雙路穩壓電源，二路輸出電壓均為0～30V，由電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。

2、恒流源：0--200mA連續可調，數字表顯示，開路保護。

3、函數信號發生器：(1)、波形：正弦波、三角波、方波。

(2)、頻率范圍：5Hz－550KHz分段連續可調。

(3)、正弦波失真度：10Hz-100KHz小于1%。

(4)、輸出幅度：正弦波大于0-14Vp-p。

4、頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。

5、功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。

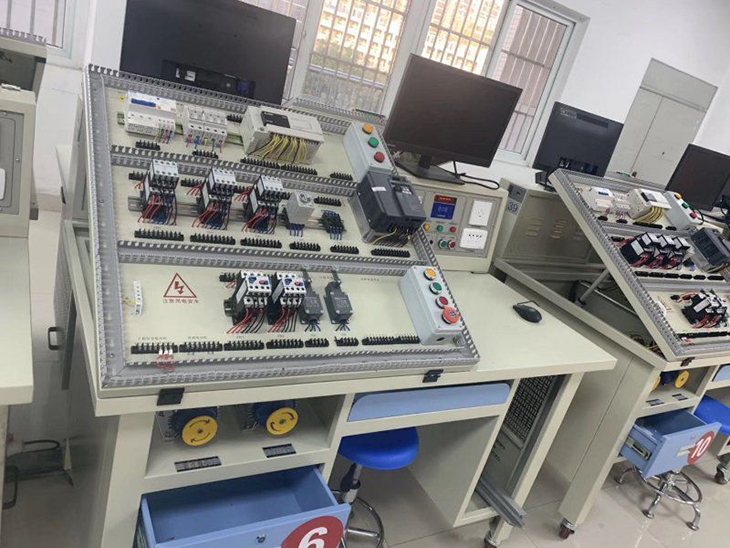

（三）維修電工實訓臺

整體采用歐標工業鋁型材框架，經過數控機械精加工成型，外表面靜電氧化處理，實驗臺連接件采用歐標標準連接件組合，完全貼合設計，外形時尚美觀，經久耐用。實驗臺配元件儲存柜，儲存柜底部采用帶剎車的萬向輪，移動和固定兩相宜。

實驗操作面：采用工業鋁型材，連接實驗臺與電源控制屏，與實驗臺成36度斜面。內置機床電氣模塊放置區，采用鋼材做骨架，外表面噴涂彩色環氧聚塑。

操作面下方配置元件工具抽屜，采用靜音三節滑軌，優質鋼板制作。

(四)無線網絡(luò )化智能型考核系統組成及功能說明

1、系統由1臺教師用計算機（用戶自備），無線網絡(luò )模塊（帶上位機管理軟件）和智能人機平臺（學生答題器），通過無線網絡(luò )組成智能實訓考核系統。

2、教師在計算機上編輯試卷，按照實訓考核要求編輯故障點，將設置好的故障點用智能考核系統通過無線網絡(luò )發送到每臺學生實訓考核裝置上的人機平臺（學生答題器），并在機床電路上自動產生設定的故障點。

3、答題功能：根據系統設置的故障點，電路運行后產生相應的故障現象，考核根據現象檢測判斷故障點，將判斷結果輸入學生機，當學生答完試題并按交卷按鈕后，系統會(huì )根據該考生試卷上的答案立刻給出考試分數，并將成績保存在該考生的檔案里。

4、教師在電腦上可對考生考試過程進行監控，監控每個學生的答題情況�？荚嚱Y束后可對學生的成績進行排序，存檔，打印。

5、智能人機平臺（答題器）由中文液晶顯示屏、微電腦控制電路和鍵盤組成。

6、系統智能化：由教師機通過電腦統一設置故障（隨機故障和指定故障），由無線網絡(luò )輸至學生實訓臺進行排故訓練或考核，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。

結果公平化：由電腦統一設置故障，實訓考核人員條件與機會(huì )均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。

訓練實際化：通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。

穩定性高：本系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。

實用性強：通過測試查找故障點，熟練掌握各機床故障特點，各器件的性能結構，機床電路工作原理。

組網方便：該系統所有的數據交換都是通過無線網絡(luò )傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡(luò )布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。

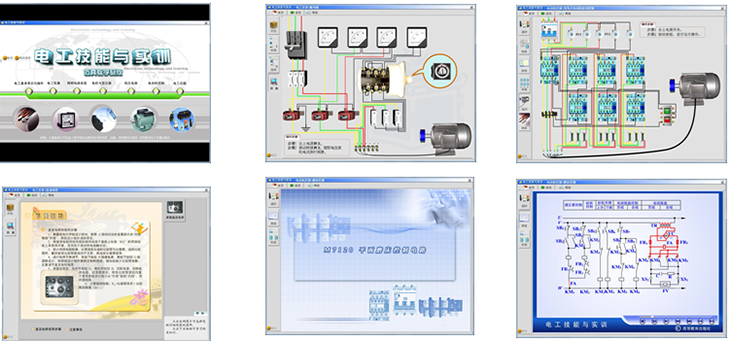

(五).贈送配套仿真軟件：《多媒體3D仿真教學軟件》

采用3D虛擬仿真技術，用戶可以360度無死角觀察器件外觀細節；采用多媒體演示動畫展示各種元器件的結構、功能、工作原理及控制方式；通過具有交互性的模擬仿真動畫，進行電路的組裝調試和故障排除，實現無實物學習電工設備相關專業所涉及到的常用儀器設備、電氣檢測以及電機控制的實際操作技能和注意事項。包括但不限于：

（1）實驗器材

利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。

（2）典型電路

實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會(huì )指示對應的器件，并且在提示窗里出現該元件在電路中的作用

（3）電路原理

該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度�？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。

（4）接線練習

學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示�？梢杂柧殞W(xué)生的規范接線和提供對電路的熟悉程度

（5）實驗仿真

學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。

（1）電工基本常識與操作：安全用電常識、常用電工工具、常用導線連接和手工焊接工藝。（2）電工識圖：介紹常用器件的電氣符號、原理圖繪制原則、分析方法、接線圖繪制原則、相對編號法。

（3）電工儀表：介紹萬用表、電能表、鉗型電流表、兆歐表、直流電橋和配電板等常用電工儀表的外型、結構、面板和使用方法。

（4）照明電路安裝：分別從器件、電路、原理、接線和排故五個方面介紹了熒光燈和兩地控制燈的相關知識。

（5）低壓電器：主要從外型、結構、原理、組裝和檢測等五個方面對交流接觸器、繼電器、常用閘刀開關、低壓斷路器、熔斷器、起動器、主令電器等常用低壓電器進行介紹。

（6）電機與變壓器：主要講解了三相異步電動機、單相異步電動機、伺服電機、步進電機、直流電機與變壓器的外型、結構、裝配與維修等知識。

（7）電動機控制：按照實際電路的開發流程來講解常用的電動機控制方式。包括器件、原理、電路、布局、連線、運行、排故等內容。

（8）用戶手冊：指導用戶本系統的使用方法。

（六）實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

序號	名稱	單位	數量	備注
1	高級維修電工實訓考核臺	臺	1	外形尺寸：1300mm×700mm×1300mm ；材料：歐標工業鋁型材框架；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；
2	機床電氣考核模塊及掛箱	塊	1	SB-06	維修電工實訓組件（一）
		塊	1	SB-07	維修電工實訓組件（二）
		塊	1	SB-08	維修電工實訓組件（三）
		塊	1	SB-09	維修電工實訓組件（四）
		臺	1	SBDJ02	三相鼠籠電動機AC220V（Y）
		臺	1	SBDJ04	雙速異步電動機AC380V（△/YY）
		套	1	標配	CA6140車床電氣控制模塊
		套	1	標配	T68臥式鏜床電氣控制模塊
		套	1	標配	X62W萬能銑床電氣控制模塊
		套	1	標配	Z35搖臂鉆床電氣控制模塊
		套	1	標配	機床考核系統
		套	1	選配	M7120平面磨床電氣控制模塊
		套	1	選配	M1432A萬能外圓磨床電氣控制模塊
		套	1	選配	電動蘆葫電氣控制模塊
		套	1	選配	Z3050搖臂鉆床電氣控制模塊
3	變頻器實訓掛箱	套	1	三菱FR-A740變頻器，帶有RS485通訊接口及BOP操作面板。
4	PLC主機掛箱	套	1	配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
5	PLC實訓掛箱	塊	各1	搶答器/音樂(lè )噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
				自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
				機械手控制/自控成型機/加工中心
				四層電梯/基礎實驗/中間繼電器
6	電機導軌及光碼盤測速系統	套	1	含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好
7	SC-09通訊編程電纜	根	1	用于PLC主機與PC機通訊
8	工控組態軟件	套	1
9	PLC仿真實訓軟件	套	1	（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查（3）PLC編程訓練、PLC程序編寫測試等功能（4）實現PLC運行模擬，對錯誤程序進行檢查
10	考核軟件	套	1	機床考核
11	電工連線	套	1	20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。
12	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
13	實驗說明書	套	1	指導學生實訓
14	電源控制柜（全室1套）	套	1	分別控制單臺學生臺電源
15	電腦推車	套	1	尺寸約：580mm×580mm×1000mm ；工業鋁型材結構，帶背網
16	學生凳	套	2	不銹鋼支架，液壓升降，鋼制凳托，ABS藍色凳面
17	工具柜	個	1	帶滾輪和鎖頭、尺寸要求可以放在實訓臺下面
