電工電子技術綜合實訓考核裝置 > 行業新聞 >維修電工實訓考核設備

2023年1月6日

電工電子技術綜合實訓考核裝置

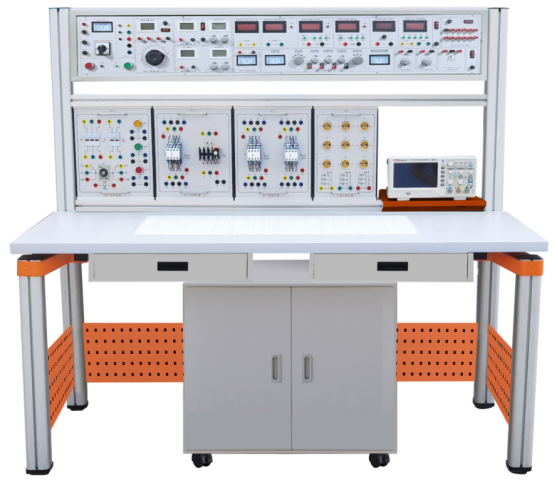

SBGXK-810C電工電子技術綜合實訓考核裝置

一、概述：

電工電子技術綜合實訓考核裝置是我公司吸收國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化，綜合提高而研制的新一代實訓裝置。實訓內容根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，并按照職業教育的教學和實訓要求而設定，涵蓋"電路分析""電工基礎""電工學" "電機控制""繼電接觸控制"等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。

二、特點：

1、綜合性強：綜合了目前國內各類學校電工類基礎課程的全部實訓內容。

2、實訓的深度和廣度可根據需要作靈活調整，裝置采用掛箱式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。

3、測量?jì)x表精度高，采用數字化、智能化模式，符合現代測量發展方向。

4、安全性能高：實訓屏上380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。

5、裝置結構合理，性能優越，配套完整，外觀豪華大氣。

6、根據電壓不同，實訓連接線及插座采用不同的結構，使用安全、可靠。

三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600mm×700mm×1500mm

四、實訓裝置基本配置及功能

裝置由主機箱、實驗桌、實訓屏、實訓掛箱、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗模塊可根據實驗需求自由組合放置。

（一）主機箱

主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供～220V插座2只，為外部?jì)x器提供工作電源。

2、日光燈引線端口

3、配備實訓用220V/30W日光燈管及支架一套：220V/30W日光燈管及支架一套置于主機箱底部，即不占空間又便于實訓狀況觀察。

4、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，+24V、±12V具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

5、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

6、智能測量?jì)x表：

（1）智能型真有效值交流數字電壓表

交流數字電壓表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-500V，頻率范圍：10Hz-20Hz。測量精度為0.5級。具有數據存儲與查詢功能。

（2）智能型真有效值交流數字電流表

交流數字電流表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-5A，頻率范圍：10Hz-20Hz。測量精度為0.5級。具有數有數據存儲與查詢功能。

7、直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

（3）直流數顯毫安表一只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

（4）智能型功率、功率因數表

由24位專用DSP、16位高精度A/D轉換器和高 MPU單元設計構成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為0.1級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

（二）實訓掛箱及配件

1、DGJ-10 電路基礎實訓（一）

完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。

2、DGJ-11 電路基礎實訓（二）

提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。

3、DGJ-12 交流電路實訓（一）

提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。

4、DGJ-14 電路基礎實訓（三）

儀表量程擴展實訓（電流表、電壓表量程的擴展）。

5、DGJ-15 電工綜合技能實訓（一）

電流表、電壓表和歐姆表的設計。

6、DGJ-16 電工綜合技能實訓（二）

運算放大器的應用實訓、報警保護電路的設計及其應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。

7、DGJ-18 鐵芯變壓器、互感/電度表實訓

鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡九個，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便，

8、實訓連接線

根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

（三）電子技術實驗模塊

實訓電路板模塊由PCB面板與磁吸固定機構組成，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。

實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。

（1）模擬電路實訓模塊

①晶體管放大電路一

模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

②晶體管放大電路二

模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

③波形發生電路

模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

④集成運放電路

模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。

⑤功率放大電路

模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

⑥直流穩壓電源電路

模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。

⑦電容三點式LC振蕩器電路

直流+12V供電，獨立電源開關；西勒和克拉潑電路切換測試，靜態工作點可調，振蕩回路電容值可選。熟悉靜態工作點、耦合電容、反饋系數、等效Q值對振蕩器振蕩幅度和頻率的影響

⑧集成乘法器幅度調制電路

直流±12V供電，獨立電源開關；實現AM，DSB，SSB三種調幅波，觀察三種調幅波的頻譜特征，研究已調波與調制信號、載波之間的關系。

⑨振幅解調器（包絡(luò )檢波）電路

直流+12V供電，獨立電源開關；實現對調幅信號的相干檢波。理解同步檢波器能解調各種AM波、DSB波以及SSB波的概念

⑩振幅解調器（同步檢波）電路

直流+12V供電，獨立電源開關；適合于解調信號電平較大（俗稱大信號）的AM波。它具有電路簡單，檢波線性好，易于實現等優點。

11.變容二極管調頻器電路

直流+12V供電，獨立電源開關；實現靜態調制和動態調制，掌握用變容二極管調頻振蕩器實現FM的方法；

12.電容耦合回路相位鑒頻器電路

直流+12V供電，獨立電源開關；具有相位鑒頻和斜率鑒頻兩種方式，解電容耦合回路相位鑒頻器的工作原理，熟悉初、次級回路電容、耦合電容對于電容耦合回路相位鑒頻器工作的影響。

13.鎖相環頻率調制器電路

直流+12V供電，獨立電源開關；采用4046實現的頻率調制器，掌握用4046集成電路實現頻率調制的原理和方法。

14.鎖相環鑒頻器電路

直流+12V供電，獨立電源開關；采用4046實現的頻率解調器，了解用4046集成電路實現頻率解調的原理，加深鎖相環工作原理的理解。

（2）數字電路實訓模塊

①DIP拓展電路一

模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。

②DIP拓展電路二

模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。

③DIP拓展電路三

模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。

④邏輯電平輸出電路

模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。

⑤LED顯示電路模塊

模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。

⑥數電選配芯片套件

提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創(chuàng )新實驗的需求。

（四）實訓桌

實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。

（三）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

（四）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。

（五）導線架

歐式導線架，用于懸掛和放置實驗連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。

五、實訓項目

（一）電工基本技能實訓

1．本電工儀表的使用與測量誤差的計算

2．減小儀表測量誤差的方法

3．歐姆定律

4．電阻的串、并、混聯電路

5．電阻分壓器電路

6．電容的串、并、混聯電路

7．電容的充放電電路

8．伏安法測電阻

9．節點電壓法

10．回路電壓法

11．支路電流法

12．電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值

13．電壓表量程的擴展

14．電流表量程的擴展

15．已知和未知電路元件的伏安特性

16．直流電阻電路故障的檢查

17．電路中電位的測量

18．基爾霍夫電壓定律

19．基爾霍夫電流定律

20．電壓源外特性的測定

21．疊加原理

22．電壓源與電流源的等效變換

23．負載獲得最大功率的條件

24．戴維南定理

25．諾頓定理

26．互易定理

27．二端口網絡(luò )

28．雙聯開關兩地控制

29．RLC串聯交流電路

30．RLC并聯交流電路

31．RLC串聯諧振電路

32．電感、電容元件在直流電路和交流電路中的特性

33．正弦穩態下RL、RC串聯電路

34．日光燈電路的連接

35．提高功率因數的方法

36．電磁感應現象

37．互感耦合電路

38．互感線圈同名端的判斷

39．一階電路過渡過程的研究

40．二階電路過渡過程的研究

41．單相變壓器

42．變壓器參數測定及繞組極性判別

43．交流電路參數的測量

44．三相負載的星形聯接

45．三相負載的三角形聯接

46．三相交流電路功率的測量

47．功率因數及相序的測量

48．單相電度表的安裝及使用

（二）電工綜合技能實訓

1．運算放大器的設計及其應用

2．受控源的設計

3．電流表、電壓表和歐姆表的設計

4．整流濾波電路的設計及應用

5．報警保護電路的設計及其應用

6．過流保護的設計及其應用

（三）模擬電路部分

1.常用電子儀器的使用

2.單管放大電路的測量

3.場效應管放大器

4.負反饋放大器

5.差動放大器

6.集成運放基本運算電路

7.集成運放比較器

8.集成運算放大器的有源濾波器

9.RC正弦波振蕩器

10.LC正弦波振蕩器

11.低頻功率放大器（Ⅰ）─OTL 功率放大器

12.低頻功率放大器（Ⅱ）─集成功率放大器

13.集成穩壓器穩壓電源

14.串聯型晶體管穩壓電源

15.電容三點式LC振蕩器

★16.集成乘法器幅度調制電路

★17.振幅解調器（包絡(luò )檢波）

★18.振幅解調器（同步檢波）

★19.變容二極管調頻器

★20.電容耦合回路相位鑒頻器

★21.鎖相環頻率調制器

★22.鎖相環鑒頻器

（三）數字電路部分

1.數字電路實驗基礎

2.集成邏輯門電路的邏輯功能

3.組合邏輯電路的分析

4.數據選擇器

5.小規模組合邏輯電路的設計

6.中規模組合邏輯電路的設計

7.觸發器

8.同步時序邏輯電路的分析

9.中規模集成時序邏輯器件的應用

10.同步時序電路的設計

11.序列信號發生器

12.數字鐘

六、配置表（20臺配置）

序號	名稱	每臺數量	全室數量	單位	備注
1	主機箱	1	20	套
2	實訓桌	1	20	張	含實訓屏
3	磁吸式實訓基座	1	20	套
4	儲存柜	1	20	個
5	示波器架	1	20	個
6	絕緣皮	1	20	塊
8	電工器材配備	1	20	套	見表一
9	實訓電路板模塊配置清單（磁吸式）	1	20	套	表二
10	仿真軟件		共1	套

表一、每臺器材配備配置清單

序號	名稱	單位	數量	備注
1	電工實訓掛箱	塊	1	掛箱一	DGJ-10 電路基礎實訓（一）
				掛箱二	DGJ-11 電路基礎實訓（二）
				掛箱三	DGJ-12/18 交流電路實訓（一）
				掛箱四	DGJ-14 電路基礎實訓（三）
				掛箱五	DGJ-15 電工綜合技能實訓（一）
				掛箱六	DGJ-16 電工綜合技能實訓（二）
2	實驗說明書	套	1	指導學生實訓

表二、實訓電路板模塊配置清單（磁吸式）

序號	模電實訓電路板模塊名稱	序號	數電實訓電路板模塊名稱
1	晶體管放大電路一	1	DIP拓展電路一
2	晶體管放大電路二	2	DIP拓展電路二
3	波形發生電路	3	DIP拓展電路三
4	集成運放電路	4	邏輯電平輸出電路
5	功率放大電路	5	LED顯示電路模塊
6	直流穩壓電源電路	6	數電選配芯片套件
7	電容三點式LC振蕩器電路	7
8	集成乘法器幅度調制電路	8
9	振幅解調器（包絡(luò )檢波）電路	9
10	振幅解調器（同步檢波）電路	10
11	變容二極管調頻器電路	11
12	電容耦合回路相位鑒頻器電路	12
13	鎖相環頻率調制器電路	13
14	鎖相環鑒頻器電路	14

七、萬用表（用戶自備）

八、示波器（用戶自備）

（1）100MHz帶寬

九、電工工具套裝

工具箱：14寸，老虎鉗尺寸：6寸，剝線鉗，尖嘴鉗尺寸：6寸，卷尺尺寸：2M ，螺絲批：小一字、小十字、大一字、大十字。

十、備品備件（整個實驗室配一套）：

序號	名　稱	數量	備注
1	各種保險絲	1盒
2	強電電流插頭線	1套	強電3根
3	弱電電流插頭線	1套	弱電2根
4	啟輝器	1只
5	長柄螺絲刀-+各1	2把
6	三相四極插座	1個
7	導磁鐵棒（大小各1）	1套
8	非導磁鋁棒	1只
9	橡皮凳墊腳	10個
10	互感線圈（大小各1）	1套
11	保險座	10只
12	1只多圈電位器	5只
13	高可靠護套結構手槍插實驗連接線	1套	70根/套
14	波段開關帽	5只
15	電度表	1只
16	電位器帽	5只
17	內六角扳手	1把
18	10只多圈電位器	5只
19	M4自攻螺絲	1套	30只/套
20	信號源探頭	1根
21	接線座	10只
22	電工專用連接線	1套	每套紅黑各兩根

十一、創(chuàng )新模塊（整個實驗室配一套）

（1）電位器模塊

提供680Ω/5W、1kΩ/5W、10kΩ/5W電位器各1個。每個電位器為獨立模塊，面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且用3個強電柱引出接線端口。每個模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（2）十進制電阻箱（1）

提供十進制電阻箱10~100Ω可調（10Ω/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盤符號標識清晰且用2個強電柱引出接線端口，利用波段開關調節阻值輸出大小。電阻箱為獨立模塊，模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（3）十進制電阻箱（2）

提供十進制電阻箱100~1kΩ可調（100Ω/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盤符號標識清晰且用2個強電柱引出接線端口，利用波段開關調節阻值輸出大小。電阻箱為獨立模塊，模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（4）十進制電阻箱（3）

提供十進制電阻箱1kΩ~10kΩ可調（1kΩ/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盤符號標識清晰且用2個強電柱引出接線端口，利用波段開關調節阻值輸出大小。電阻箱為獨立模塊，模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（5）十進制電阻箱（4）

提供十進制電阻箱10kΩ~100kΩ可調（10kΩ/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盤符號標識清晰且用2個強電柱引出接線端口，利用波段開關調節阻值輸出大小。電阻箱為獨立模塊，模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（6）FU 熔斷器

模塊提供熔斷器座1個并配有保險絲（可以更換0.5A、1A等）、面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且用2個強電柱引出接線端口；模塊可在實驗電路中起到保護作用。每套配3個模塊，每個模塊外形尺寸為 90mm×25mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為13mm、78mm。

（7）十進制電容箱（1）

提供十進制電容箱0.01μF~0.1μF可調（0.01μF/500V×10），面板采用PCB（1.5mm）制作而成，黑色刻度盤符號、電容范圍、耐壓值等標識均清晰可見且用2個強電柱引出接線端口。利用波段開關調節容值輸出大小。電容箱為獨立模塊，模塊外形尺寸為129mm×116mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為104mm、117mm。

（8）十進制電容箱（2）

提供十進制電容箱0.1μF~1μF可調（0.1μF/500V×10），面板采用PCB（1.5mm）制作而成，黑色刻度盤符號、電容范圍、耐壓值等標識均清晰可見且用2個強電柱引出接線端口。利用波段開關調節容值輸出大小。電容箱為獨立模塊，模塊外形尺寸為129mm×116mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為104mm、117mm。

（9）CBB電容

提供0.5?F/500V電容、1?F/500V、2?F/500V電容、4?F/500V電容各1個，面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且分別用2個強電柱引出接線端口；0.5?F、1?F電容為1個獨立模塊，2?F、4?F電容為1個獨立模塊；電容均封裝在元件盒內部，整體美觀。模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（10）基本表頭模塊

提供1個1mA的指針式電流表（85C1），阻值為100；面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且分別用2個強電柱引出接線端口。模塊外形尺寸為129mm×65mm×40mm；透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（11）電感

提供兩個不同電感值的電感，分別為15mH/20mA、9mH/20mA。每種電感1個且每個電感為獨立模塊。面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且分別用2個強電柱引出接線端口。外形尺寸為65mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距為52mm。

（12）運算放大器模塊

提供兩組運算放大器（LM358插接在芯片插座上，表面可直接更換芯片），面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且用強電柱引出接線端口，供電電源、同相、反相、輸出端口分別采用不同顏色區分（紅、黑、黃、綠）并繪制有元器件符號。實驗模塊的外形尺寸為129mm×116mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為104mm、117mm。

（13）日光燈座

提供日光燈實驗所需，放置日光燈燈座的左半、右半部分，分別配有保護使用的保險絲座1個帶保險絲，左半、右半部分分別獨立為模塊，面板采用PCB（1.5mm）制作而成，黑色符號標識清晰且分別用2個強電柱引出接線端口。兩半方便日光燈管長短調整間距，每個模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（14）啟輝器

提供啟輝器座1個，面板采用PCB（1.5mm）制作而成，黑色符號清晰且分別用2個強電柱引出接線端口。模塊外形外形尺寸為65mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距為52mm。

（15）鎮流器

提供13W鎮流器1個，面板采用PCB（1.5mm）制作而成，黑色符號清晰且分別用2個強電柱引出接線端口，鎮流器要求固定在PCB板上，方便師生觀測到實物本身。模塊外形尺寸為129mm×65mm×40mm。透明元器件盒底部帶四個不銹鋼支撐腳，支撐腳間距分別為52mm、117mm。

（16）電阻、電容等獨立元器件若干

提供51Ω、100Ω、200Ω、300Ω、510Ω、1k、2k、3k、5.1k、10k、20k、51k、100k、300k、1M不同規格2W電阻各1只。整體獨立為1個模塊。
