四工位電氣安裝實訓臺,開放式電氣實訓平臺

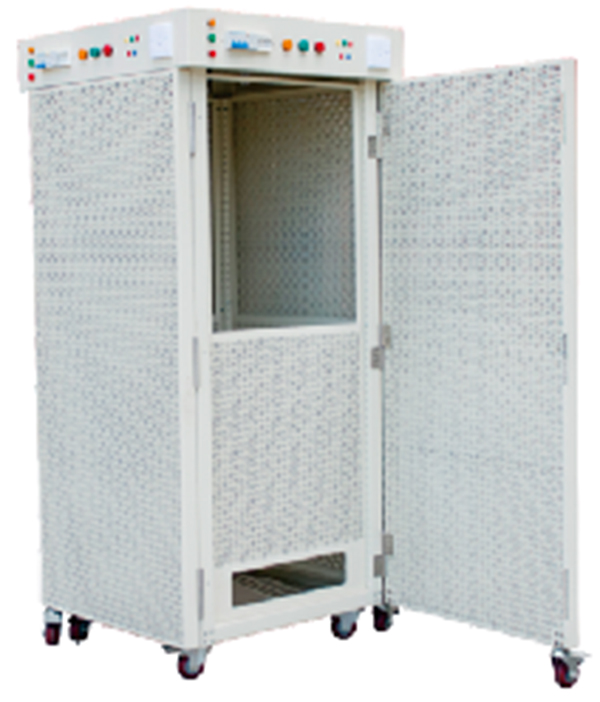

SBWK-11A四工位電氣安裝實訓臺

一、概述

移動式四工位電氣安裝實訓臺，電氣系統安裝與調試實訓裝置，“電氣控制線路安裝和調試運行”技能實訓考核裝置。通過實訓使學生掌握基本電氣控制線路的安裝方法及安裝工藝要求等，使學生掌握電氣安裝和控制的相關知識，學會(huì )使用常用的電工測量?jì)x表，具備相應的電氣操作技能，樹立電氣操作的安全意識，培養學生的創(chuàng )新思維能力、科學的工作方法和良好的職業道德意識，為提高學生的專業綜合能力奠定良好的基礎。四工位電氣安裝實訓臺,開放式電氣實訓平臺是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《直流電機控制》、《電工測量與儀表》、《電機與電氣控制》、《PLC綜合控制》、《電動機控制電路》、《電力拖動控制電路》、《電力電子技術》等相關專業模塊的職業能力教學與實訓，并兼顧了中等職業學校的教學要求。

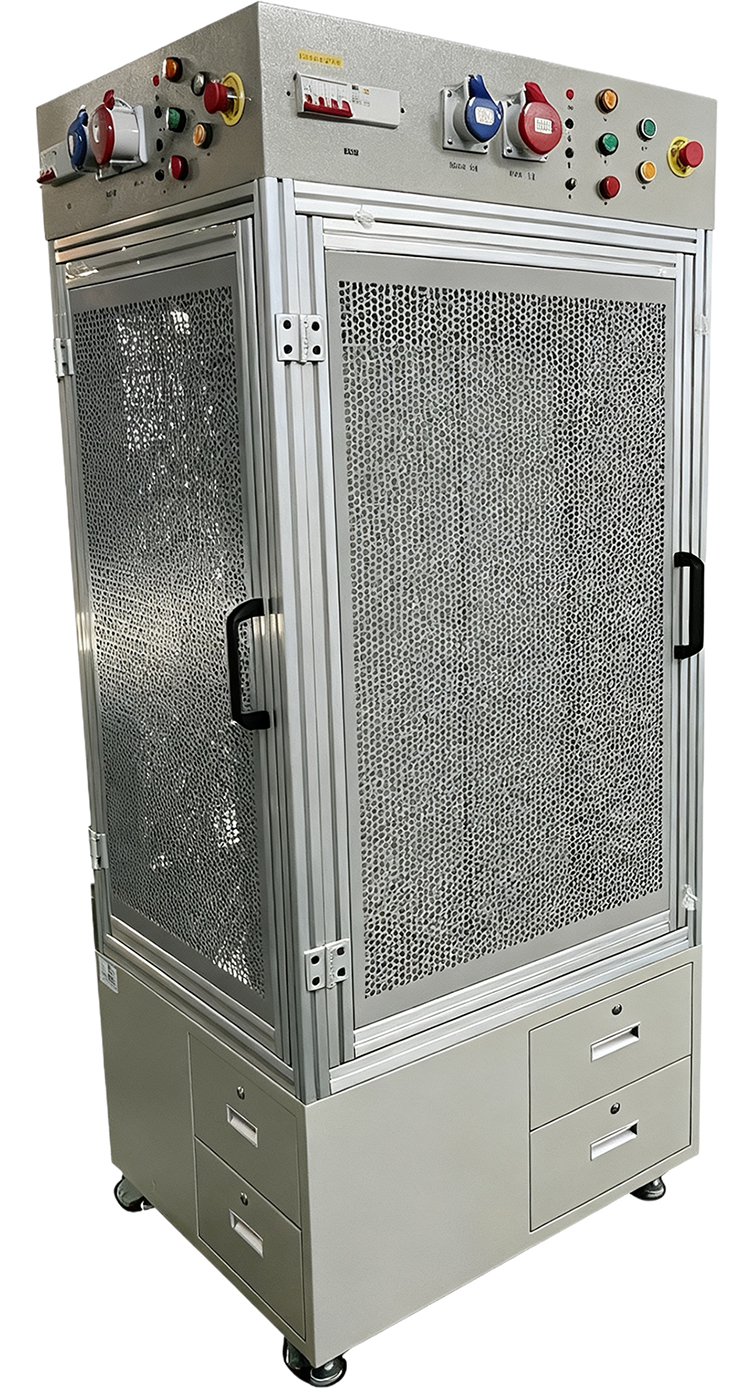

二、產品結構

底柜采用≥2mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，整體需美觀大方，結構輕便，產品耐壓，強度大、抗沖擊不易變形，底部要求配有底腳及轉輪，方便固定及移動；中間實訓面由≥1.5mm厚冷軋鋼板折彎、焊接、沖孔后內嵌于實訓框中，表面靜電噴塑；電氣單元采用≥1.5mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，每個工位提供：≥1個斷路器（帶漏電保護模塊）；≥1個歐標380V 16 A插座，≥1個歐標220V 16 A插座，安全插口 ≥3個（24V、0V、PE），≥1個熔斷器（控制線路保護），≥1個急停開關，≥1個紅色啟動指示燈，≥3個電源指示燈。

序號	名稱	參數	數量	單位
1	斷路器	4 P, C型；額定電流 ≥ 40 A；額定電壓 ≥ 400V；分斷能力： ≥ 6kA；符合CE、EAC等標準	4	套
2	剩余電流保護模塊	4 極，型號 AC；額定電流 ≥ 40 A；漏電電流 ≤ 30 mA；額定電壓 ≥ 400V；符合CCC認證、EAC、CE等；	4	套
3	交流接觸器	控制電壓：220V AC； 3極，主觸點常開觸點數量：3；輔助觸點： ≥ 1 個常開觸點 + ≥ 1 個常閉觸點 ；絕緣電壓： ≥ 690V	4	套
4	急停按鈕	安裝孔徑：≥φ22；觸點：常閉≥2；不帶燈，紅色；操作類型：旋轉復位	4	套
5	急停按鈕標簽	配套急停按鈕使用；外徑 ≥ φ60	4	套
6	工業插座	230V 3P 16A	4	套
7	工業插座	400V 5P 16A	4	套
8	開關電源	工作溫度-20℃…70℃；額定輸入電壓100…240V AC；額定輸出電壓 ≥ 24V DC；輸出功率 ≥ 100W；額定電流 ≥ 4.5A	4	套
9	柜體	≥8008001900mm	1	套
10	網孔板	淡藍色 ≥632*1025mm	4	套

序號	名稱	規格/型號	單位	數量
1	說明書		套	1
2	合格證		張	1
3	電纜	RVV5*4.0mm²	米	現場安裝
4	工業插頭	3P 16A MX248A	個	4
5	工業插頭	5P 16A MX3A	個	4

序號	名稱	數量	參數要求
1	空開 3P	8	3極小型斷路器；額定電壓：400V AC；額定電流：≥16A；脫扣特性級別：D；短路分斷能力：≥6kA；防護等級：IP20；符合CCC認證、EAC、CE等；
2	空開 2P	8	2極小型斷路器；額定電流：≥20A；脫扣特性：C型曲線；短路分斷能力：≥6kA；防護等級：IP20；符合CCC認證、EAC、CE等；
3	空開 2P	4	2極小型斷路器；額定電流：≥40A 脫扣特性：C型曲線 短路分斷能力：≥6kA（符合 EN 60898）防護等級：IP20；符合CCC認證、EAC、CE等；
4	空開 1P	4	1極小型斷路器；額定電流：≥16A 脫扣特性：C型曲線 短路分斷能力：≥6kA（符合 EN 60898）防護等級：IP20；符合CCC認證、EAC、CE等；
5	剩余電流動作保護器	8	極數：2；電極規格是 1P+N；額定電流：≥16A; 脫口電流：10mA; 脫扣特性級別：C；短路電流分斷能力： ≥6kA；防護等級：IP20；符合CCC認證、EAC、CE等；
6	變頻器	2	380-480V 3AC ；標稱功率 ≥0.55kW； I/O：≥4 DI，≥2 DO，≥2 AI，≥1 個模擬輸出；現場總線：USS/MODBUS RTU 安裝有基本操作面板；保護：IP20/ UL 開放；
7	電位計	2	標準阻值為≥5KΩ，電阻公差為±10%⁠ 額定功率≥0.5W，最大工作電壓250V
8	電動機斷路器輔助觸點	4	≥1NO+≥1NC; 資格證明：CE/UL; 絕緣電壓：690V; 防護等級：IP20; L螺栓連接
9	電動機斷路器	8	極數：主回路3；可設置電流動作值：7-10A; 抗沖擊電壓：≥6Kv; 防護等級：IP20; 符合CCC認證、EAC、CE等；
10	熔斷器底座	12	額定電壓：≥500VAC⁠ 額定電流：≥32A⁠ 結構形式：封閉式工作溫度范圍：-5℃至40℃⁠ 認證：CCC認證
11	圓筒形帽熔斷器	12	額定電流：≥10A⁠ 額定電壓：交流AC500V（支持380V/500V系統）
12	接觸器	12	極數：主回路3；抗沖擊電壓：≥6Kv; 功率：≥5.5Kw; 控制電壓：AC220V 50Hz; 輔助觸點：≥1NC+≥1NO; 防護等級：IP20; 符合CCC認證、EAC、CE等；
13	接觸器	4	極數：主回路3；抗沖擊電壓：≥6Kv; 功率：≥4Kw; 控制電壓：DC24V ; 輔助觸點：≥1NC+≥1NO; 防護等級：IP20; 符合CCC認證、EAC、CE等；
14	接觸器輔助觸點	12	≥1 NO + ≥1 NC 用于電機接觸器和接觸器繼電器; 抗沖擊電壓：≥6Kv; 防護等級：IP20;
15	熱繼電器	4	極數：主回路3；抗沖擊電壓：≥6Kv; 可設置電流動作值：1.8A-2.5A; 防護等級：IP20; 符合CCC認證、EAC、CE等；
16	熱繼電器底座	4	用于熱繼電器獨立安裝主電路：螺釘終端；防護等級：IP20;
17	時間繼電器	4	工作電壓：支持AC220V；延時范圍：0.05-0.5秒、5秒、30秒等；
18	時間繼電器底座	4	時間繼電器底座，配套時間繼電器使用
19	中間繼電器 24V	12	線圈電壓：≥24V; 觸點：≥4NO+≥4NC;
20	中間繼電器底座 24V	28	配套中間繼電器使用
21	中間繼電器 220V	16	線圈電壓：≥220v; 觸點：≥4NO+≥4NC;
22	開關電源	4	輸入電壓：≥AC220V; 輸出電壓：≥DC24V; 輸出電流：≥4.5A; 功率：≥100w
23	急停按鈕	4	裝入直徑：≥22 mm ；急停蘑菇按鈕直徑： ≥40 mm ；無照明；鎖存器帶有轉子解鎖裝置，無觸發動作； ≥1 個常閉觸點 ；紅色
24	行程開關	16	類型：可調滾動轉臂式，帶滾輪操作頭；支持≥1開≥1閉觸點配置
25	旋扭開關（3位）	6	三位自鎖旋鈕開關，≥2常開觸點；安裝孔徑：≥22mm;
26	指示燈（紅色）	4	額定電壓：≥AC220V; 顏色：紅色
27	指示燈（綠色）	8	額定電壓：≥AC220V; 顏色：綠色
28	指示燈（紅色）	2	額定電壓：≥24V; 顏色：紅色
29	指示燈（綠色）	2	額定電壓：≥24V; 顏色：綠色
30	按鈕開關（紅色）	12	平頭式自復位按鈕，采用金屬材質；顏色：紅色； ≥1常閉觸點；
31	按鈕開關（綠色）	12	平頭式自復位按鈕，采用金屬材質；顏色：綠色； ≥1常閉觸點+≥1常開觸點；
32	按鈕堵頭	8	安裝孔徑：≥22mm;
33	按鈕盒	12	可安裝≥3個直徑22mm按鈕或指示燈
34	五孔插座	28	10A 2+3 孔插座（白色）
35	三孔插座	8	白色 16A 250V 單相
36	插座防濺水盒	8	白色防水
37	單開雙控	8	白色
38	單開單控	8	銀色
39	LED燈泡	12	3W
