[產品型號]：SBJSD-790D [產品名稱]：電子技術綜合實訓考核裝置 [價 格]：元 [在線客服]：

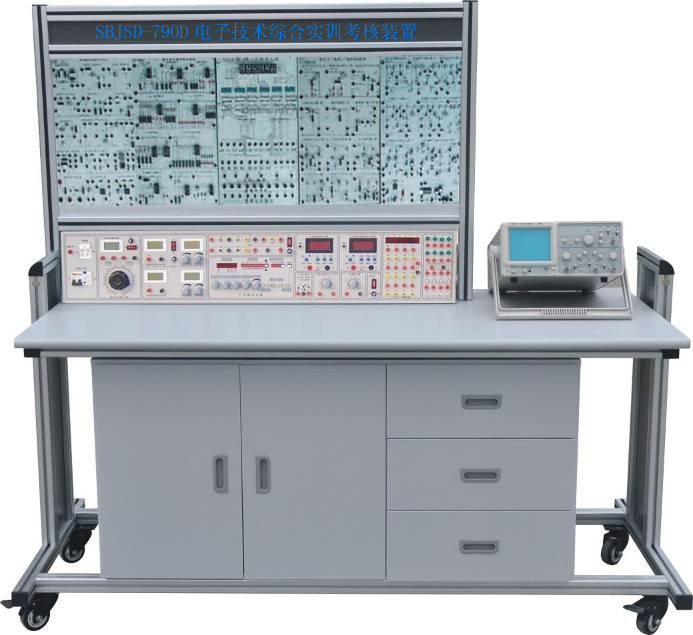

SBJSD-790D電子技術綜合實訓考核裝置

電子技術綜合實訓考核裝置是我公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校"數字電子技術""模擬電子技術"等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。


一、技術性能

1、輸入電源：三相四線～220V±10% 50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜0.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

二、實訓裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。

1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。

1.1交流電源

1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。

1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。

1.2、直流電源：

1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。

1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當的連接，可得到輸出0～±30V連續可調或0-60V連續可調電源。

2、功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

3、連續計數脈沖：輸出頻率0.5-300KHz。

4、單次脈沖：每次可輸出一對正負脈沖。

5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。

7、邏輯電平顯示：8位LED顯示

8、邏輯電平開關：8位開關電平輸出

9、智能數顯直流數字電壓表1只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

10、智能數顯直流數字電流表1只：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

（二）實訓掛箱

1、DZJ-1二極管與三極管基本原理

2、DZJ -2 三極管基本放大原理

3、DZJ -3 基本放大

4、DZJ -4 正弦波振蕩器

5、DZJ -5 差動放大器與集成功率放大器

6、DZJ -6 二極管與場效應管基本放大原理

7、DZJ -7 集成運算放大器

8、DZJ -8 整流器與穩壓電源

9、DZJ -9 門電路

10、DZJ -10觸發器與編譯碼計數器

11、DZJ -11計數器運放與時基電路

12、DZJ -12 數/模電和模/數轉換器

13、DZJ -13綜合實用電路

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

序號	名稱	單位	數量
1	實訓屏	臺	1
2	實訓桌	張	1
3	學生凳	張	2
4	DZJ-1二極管與三極管基本原理掛箱	塊	1
5	DZJ -2 三極管基本放大原理掛箱	塊	1
6	DZJ -3 基本放大掛箱	塊	1
7	DZJ -4 正弦波振蕩器掛箱	塊	1
8	DZJ -5 差動放大器與集成功率放大器掛箱	塊	1
9	DZJ -6 二極管與場效應管基本放大原理掛箱	塊	1
10	DZJ -7 集成運算放大器掛箱	塊	1
11	DZJ -8 整流器與穩壓電源掛箱	塊	1
12	DZJ -9 門電路掛箱	塊	1
13	DZJ -10觸發器與編譯碼計數器掛箱	塊	1
14	DZJ -11計數器運放與時基電路掛箱	塊	1
15	DZJ -12 數/模電和模/數轉換器掛箱	塊	1
16	DZJ -13綜合實用電路掛箱	塊	1
17	實訓導線	根	30
18	指導書	本	1
