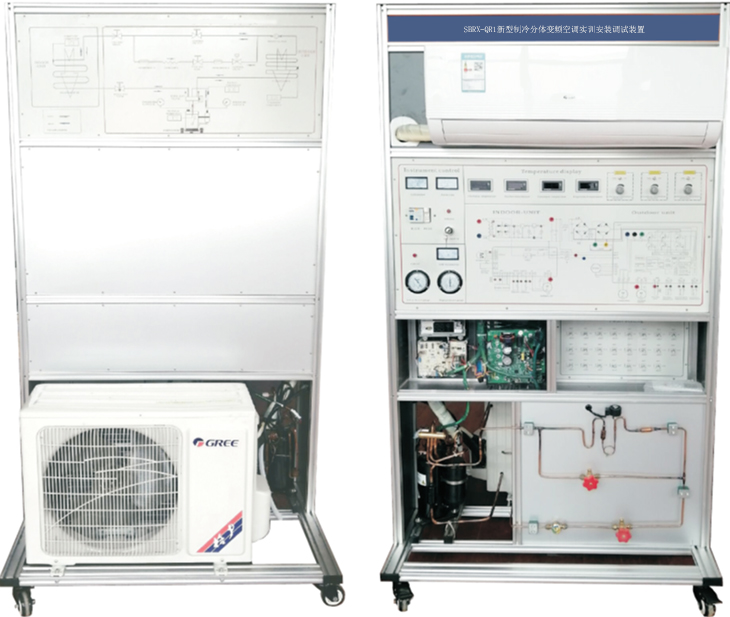

SBRX-QR1新型制冷分體變頻空調實訓安裝調試裝置
一、概 述
1、新型制冷分體變頻空調實訓安裝調試裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
2、由于現在主流的制冷劑被新型環保制冷劑代替，但新型制冷劑對系統的要求更高，壓力達到3.0M-4MP以上,對從事安裝、維修的技術更加高，必須有專業培訓的技術人員才能上任。公司開發了SBRX-10T新型制冷分體變頻空調實訓裝置。
3、由于新型制冷劑的特殊性（操作不當容易爆炸），系統加入一套嵌入式觸摸屏主機 防爆炸系統。
二、新型制冷分體變頻空調實訓裝置特點
1、設備由鋁合金活動框架、電源臺、實驗儀器組等構成。前面板上絲印制完整的電氣控制原理圖，實驗室臺后印制有制冷管路原理圖,變頻電路全部移動到時實驗臺下，有機玻璃可左右移動，方便學生測量和觀察。制冷管路上設置有手動閥門,和電磁故障閥門，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，
2、整個變頻空調系統真實完整,與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
3.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
★6、新型制冷劑加裝功能：設置在電子功能的功能的加注制冷系統，可心準確地加注空調中的制冷劑
★7、真空度儀表儀表，可測量系統內的真空度。
★8、產品安裝有一套高壓報警控制系統: 由于新型制冷劑的特殊性（操作不當容易爆炸）系統加入一套嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、曲線顯示：可顯示溫度實時曲線
3）、具有上位機調節和手動調節功能
4)、超壓力保護報警裝置. 帶語音功能，
三、技術參數
1、輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：1060cm×68cm×162cm
4、制冷劑類型：R32(必選)
5、壓力保護：高壓3.0MP
四、制冷分體變頻空調實訓安裝調試設備配置功能
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量?jì)x表、模擬故障檢測單元、模擬故障箱等組成
1、實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固，裝置背面可觀察制冷系統管路的結構，前，用于模擬空調機機電氣故障排除和設置。
2、故障設置故障單元，老師可在設置單元 內設置幾十個故障。
3、學生故障排除，，學生可分析故障，檢測出故障的發生單元和位置，（也可通過數據分析系統自動測試來測出故障的發生單元并排除故障選）
4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
5.交流電源控制單元：?jiǎn)蜗嗳�(xiàn)220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
7. 溫度檢測單元：提供4只溫度表，，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
★8. 模擬故障設置：模擬故障設置多元化，實驗臺設置有蒸發器臟堵、冷凝器臟堵、電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點20多個。
★ 9．模擬排除故障：，實驗臺上設有制冷故障排除，蒸發器臟堵、冷凝器臟堵、電氣故障 排除，電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路排除等20多個
★五、嵌入式空調器運行數據系統：
1，數據測試系統可快速測量空調故障發生的電路部分
2可鑒聽空調機有通信收據。
3可模擬個機與空調機內機的空調通信收據，從而來控制內機
4測量機器的運行狀態，讀出各傳感器的實時溫度。
5 可測量各個個空調運行數據
6可模擬個機與空調機內機的空調通信收據，從而來控制外機
六、制冷分體變頻空調實訓安裝調試裝置的配置清單：
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
變頻熱泵式分體空調制冷系統實訓考核裝置 |
1 |
套 |
|
2 |
變頻熱泵式分體空調系統流程板 |
1 |
套 |
|
3 |
變頻熱泵式分體空調智能化考核系統 |
1 |
套 |
|
4 |
壓力表 |
2 |
只 |
|
5 |
電壓表 |
1 |
只 |
|
6 |
電流表 |
1 |
只 |
|
7 |
嵌入式空調器運行數據系統： |
1 |
套 |
|
8 |
R32空調壓力溫度控制系統 |
1 |
套 |
|
9 |
R32制冷劑加注系統 |
1 |
套 |
|
10 |
真空度測量?jì)x表 |
1 |
套 |
|
11 |
真空泵 |
1 |
套 |
|
12 |
R32加注閥 |
1 |
套 |
七、實訓項目
1、新型制冷劑(R32)技工基本技能實訓
2、新型制冷劑(R32)制冷系統專用工具的基本操作
3、新型制冷劑(R32)制冷系統的檢漏
4、新型制冷劑(R32)系統的抽真空與充注制冷劑R32
5、真空儀表的使用
6、新型制冷劑的加注，
7、新型制冷劑的空調安裝
8、新型制冷制冷劑的定量加裝
9、空調電器元件的測量及系統運行
10、空調系統數據使用和根據數據判別故障
11、變頻空調電器元件的測量及系統運行
12、變頻空調的故障與分析
13、N2線圈：模擬變壓器T的副邊N2開路，整機不工作
14、橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
15、7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
16、紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
17、X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
18、IC1的P13腳：模擬IC1的P13無信號輸出
19、電磁四通閥不工作
20、室外風機不轉
21、室內風機低速時風機不轉
22、室內風機中速時風機不轉
23、室內風機高速時風機不轉.斷，
24、壓縮機不工作
