SBMEHZ-1型液體動壓滑動軸承實驗臺
一、概
述
液體動壓滑動軸承實驗臺可用于觀察滑動軸承的結構，測定其徑向油膜壓力分布，軸向油膜壓力分布和摩擦特性曲線。適合各大院校機械類專業《機械設計》、《機械原理》等課程中滑動軸承的教學實驗。

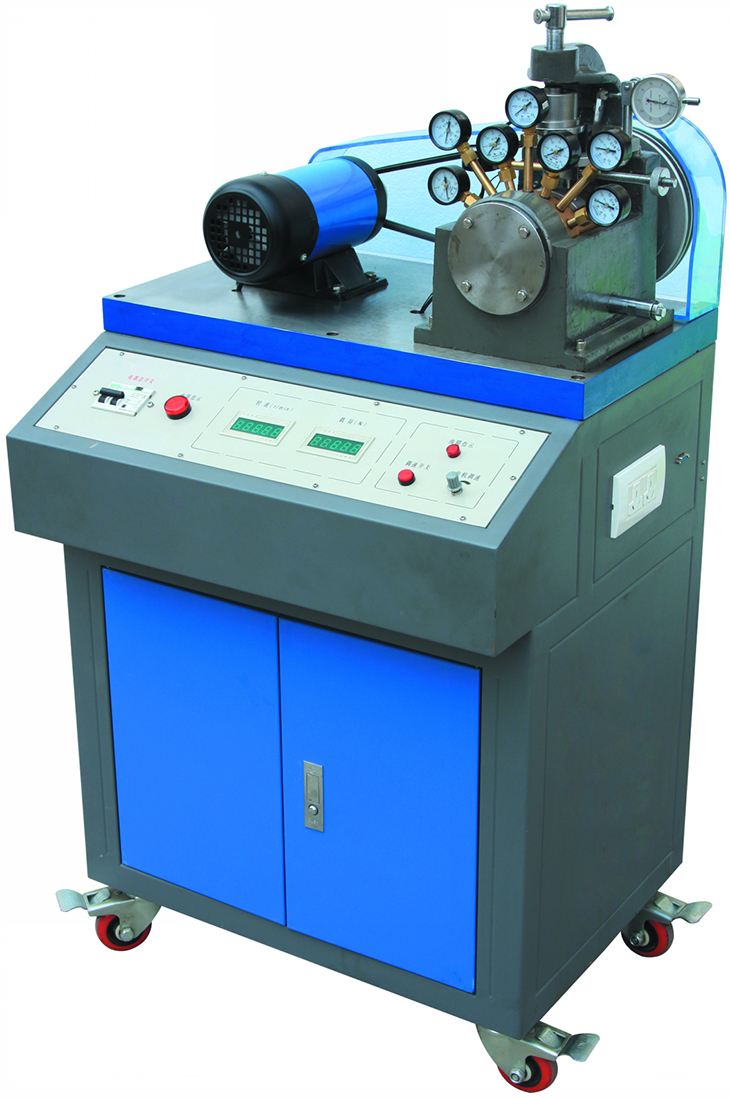

參考圖片：（以實物為準）
二、配置及技術性能
1.液體動壓滑動軸承實驗臺
(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：650mm×350mm×40mm。
(2)輸入電源：?jiǎn)蜗嗳�(xiàn)AC220V±10%
50Hz
(3)工作環境：溫度
-10℃～＜+40℃ 相對濕度＜85%（25℃）
海撥＜4000m
(4)電流型漏電保護，I△n
≤30mA，動作時間≤0.1s，容量10A
(5)直流調速器1個：采用PWM脈寬調制技術，輸出電壓
0～220VDC，輸出電流 4ADC
★（6）智能型轉速顯示儀2套：供電電源：AC/DC
100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。
★（7）智能壓力顯示儀1套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。
2.試驗軸瓦：內徑d=60mm，長度Ｌ=124mm
3.壓力表8只：測量范圍0～0.6MPa，其中7只測量滑動軸承油膜的徑向壓力，1只測量軸向壓力
4.百分表1只：測量范圍0～10mm
5.光電傳感器1個：測量滑動主軸轉速
6.稱重傳感器1個：測量范圍0～2000N
7.外載荷加載范圍：0～1000N
三、實驗項目
1.測定滑動軸承油膜的徑向和軸向壓力分布特性曲線
2.測定滑動軸承摩擦特性曲線
|
