2024年3月31日智能型中高級維修電工實訓裝置

SBZW-DG-02智能型中高級維修電工實訓裝置

智能型中高級維修電工實訓裝置主要用于完成《PLC可編程控制器基礎電路實訓》《變頻器技術》《觸摸屏技術》《步進電機實驗》《模擬電路實驗》《數字電路實驗》等專業課程的實訓任務。

一、產品概述

智能型中高級維修電工實訓裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

智能型中高級維修電工實訓裝置也適合技工學校、職業院校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、特點

1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

三、技術參數

1）輸入電源：380V±10％ 50Hz；

2）容量：<1000VA；

3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；

4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；

5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。

四、智能型中高級維修電工實訓設備組成要求：

本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。

4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色；

序號	部件名稱	功能及技術參數	數量
1	三相交流電源	（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。（2）實驗室智慧用電安全控制系統智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。	1套
2	低壓交直流電源	提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。	1套
3	PLC主機（三菱、西門子二選一）	FX3U-32MT 集成數字量I/O（16路數字量輸入，16路數字量輸出）；擴展模塊FX3U-3A-ADP一個，配備直流電源24V/5A輸出接口	1套
4	PLC主機（三菱、西門子二選一）	S7-1200 CPU1215C(dc/dc/dc) 集成數字量I/O（14路數字量輸入，10路數字量輸出,2路模擬量輸入2路模擬量輸出，集成2路PROFINET接口）；SM1223擴展模塊8輸入/8輸出（繼電器），配備直流電源24V/5A輸出接口	1套
5	觸摸屏	TPC7032 7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。	1套
6	變頻器（三菱、西門子二選一）	FR-D720S-0.4K 0.4KW變頻器，具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。接口全部引出到專業端子排上，方便學生做實驗。	1套
7	變頻器（三菱、西門子二選一）	西門子V20 0.37KW變頻器，6.2集成RS-485通訊接口，提供操作面板；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直流轉矩控制；集成4路數字量輸入，2路模擬量輸入；具備過電壓、欠電壓保護，變頻器、電機過熱保護，短路保護等。接口全部引出到專業端子排上，方便學生做實驗。
8	步進電機模塊	步進電機一個、驅動器一個、轉盤一套	1套
9	溫度閉環控制模塊	包含加熱單元，溫度采集單元	1套
10	虛實結合實訓	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂(lè )噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	1套
11	工業自動化數字孿生仿真軟件（正版）	采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致	1套

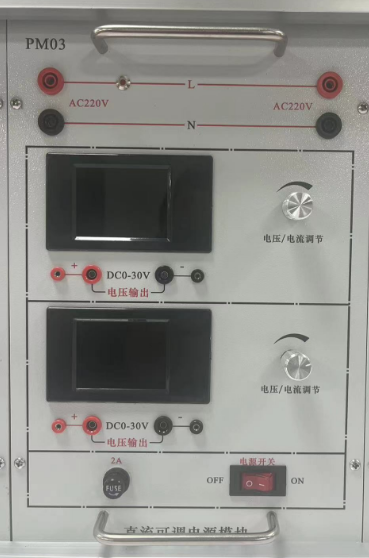

12	直流可調電源	提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。	1套

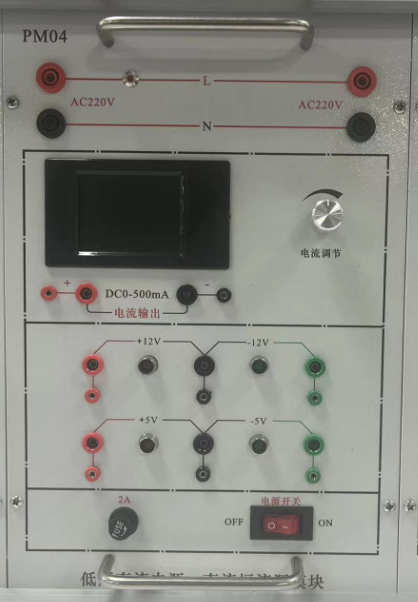

13	低壓直流電源、智能直流恒流源	一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。	1套
14	函數信號發生器	1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。 2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。 3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。 4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。 5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。 6）方波占空比可調, 調節范圍：5%-95%調節； 7）外測頻率功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。 8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能 9）上升時間≤50。 10) 5V正反相單脈沖輸出。 11) 工作溫度范圍：-20℃～+50℃。	1套
15	模擬電路實驗模塊	提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管（3DG6、3DG12、3CG12）、二極管（1N4007、1N4148）、穩壓塊（7812、7815、7915、LM317）、電阻、單結晶體管、蜂鳴器、電容等。配有相關實驗元器件。

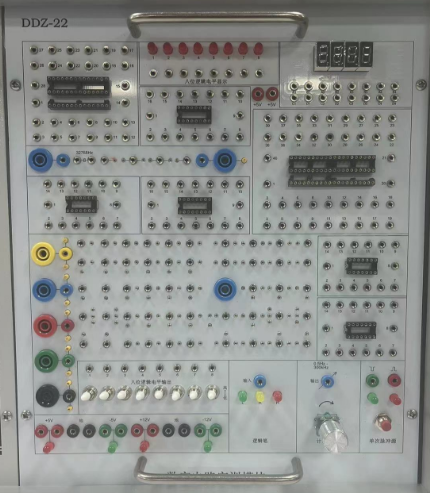

16	數字電路實驗模塊	提供四位十進制譯碼顯示器、八位邏輯電平開關、八位邏輯電平指示器、三態邏輯筆（紅、黃、綠指示）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。配有相關實驗元器件。	1套
17	網孔板	低壓電器實訓組件：配有網孔板1塊，交流接觸器3只，時間繼電器1只，熱繼電器1只，3個按鈕，塑料卡子200只，自攻螺絲100只。	1套
18	電動機	三相鼠籠電動機AC380V（Y/△）、180W，鋁質外殼	1套
19	實訓導線	4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。	1臺
20	電腦桌	鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。	1套
21	學生凳	鋼木方凳	1張
22	指導書		2張
23	配套資源庫	附件	1本
