SB-608C高級電工實訓考核設備
二、產品概述:
高級電工實訓考核設備根據國家最職業標準及勞動部頒發的電工技術等級證和電工實操證等培訓、鑒定內容要求研發而成。同時該套設備遵循了培訓與鑒定硬件與軟件"相結合的原則，符合中華人民共和國勞動與社會(huì )保障部頒發的實訓設備行業標準。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。

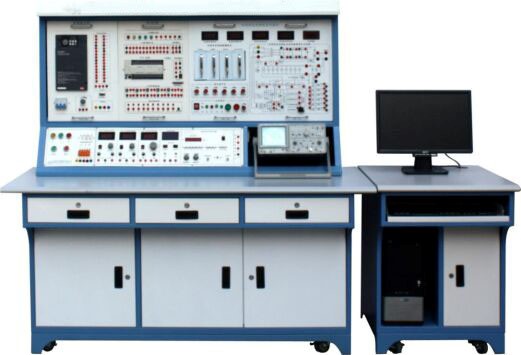

（圖片僅供參考、以實際配置為準）
高級電工實訓考核裝置采用國際慣用的模塊化設計，組合式應用的新思路，并采用國家專利"碰珠式"安裝結構新工藝，教師可根據不同的專業模塊，組成不同的實訓內容實現不同的"教"、"培"、"考"目的，組合簡單使用方便布局科學整齊美觀，擴展升級容易。
該套設備包括了電工基礎、儀表工具、接線工藝、電子電路、電力拖動、機床電路、可編程控制器、單片機、變頻器、直流調速等培訓及鑒定內容。同時該套設備還配備了由國家勞動部出版的"技能教材"及"多媒體演示仿真軟件"、"智能考核軟件"，通過配套的多媒體設備，生動、形象地演示教學與學生實操仿真模擬，增強學生學習興趣，加深與鞏固學生理論知識，提高學生實操技能，達到職業培訓與技能鑒定的要求。
三、技術參數:
1)工作電源：三相五線 380V±10％ 50Hz
2)安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護
3)外形尺寸：2100mm×800mm×1580mm
4)額定功率：0.8KW
5)環境溫度：－10℃～40℃
6)相對濕度：≤ 85%
7)設備重量：150Kg
四、產品結構:
桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。操作面板安裝工藝采用了國家專利"隱形螺釘"固定技術，文字符采用現代彩色噴描技術處理，使面板標識清晰且經久耐用。采用"掛鉤式" 設計模塊安放區，使操作更加方便，固定更加牢固。
實驗模塊部分：部分面板采用優質純鋁板加工，進行彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
五、高級電工實訓考核設備成套配置清單
|
成 套 產 品 配 置 標 準 |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
高級電工實訓考核電源屏 |
SB-608C |
套 |
1 |
|
|
2 |
鋼制實訓桌 |
SB-608ABC-02 |
件 |
1 |
|
|
3 |
鋼制電腦桌 |
SB-608BC-03 |
件 |
1 |
|
|
4 |
模塊柜 |
SB-608 |
件 |
適量 |
三套配一個 |
|
5 |
電子實訓模塊1 |
DZ-00 |
個 |
1 |
|
|
6 |
電子實訓模塊2 |
DZ-01 |
個 |
1 |
|
|
7 |
電拖實訓模塊1 |
DT-01 |
個 |
1 |
|
|
8 |
電拖實訓模塊2 |
DT-02 |
個 |
1 |
|
|
9 |
電拖實訓模塊3 |
DT-03 |
個 |
1 |
|
|
10 |
PLC主機模塊 |
PLC-00 |
個 |
1 |
|
|
11 |
PLC模擬實訓2 |
PLC-02 |
個 |
1 |
|
|
12 |
PLC模擬實訓3 |
PLC-03 |
個 |
1 |
|
|
13 |
PLC模擬實訓4 |
PLC-04 |
個 |
1 |
|
|
14 |
PLC模擬實訓5 |
PLC-05 |
個 |
1 |
|
|
15 |
PLC模擬實訓7 |
PLC-07 |
個 |
1 |
|
|
16 |
變頻器主機模塊 |
VFD-00 |
個 |
1 |
|
|
17 |
51系列仿真開發器模塊 |
MSC-00 |
個 |
1 |
|
|
18 |
單片機實訓模塊1 |
MSC-01 |
個 |
1 |
|
|
19 |
電磁滑差離合調速模塊 |
DQ-01 |
個 |
1 |
|
|
20 |
雙閉環直流調速模塊 |
DQ-03/04 |
個 |
1 |
|
|
21 |
雙閉環負載模塊 |
DQ-05 |
個 |
1 |
|
|
22 |
電機組模塊 |
SB-608C |
套 |
1 |
|
|
23 |
變頻器實訓電機系統 |
180W帶編碼器及剎車負載系統 |
臺 |
1 |
|
|
24 |
組件集成電路運算放大電路 |
SB-608-GJDZ-03(22.7*11) 單面 |
件 |
1 |
|
|
25 |
組件具有過壓欠壓和延時控制的電源電路 |
SB-608-GJDZ-04(22.7*11) 單面 |
件 |
1 |
|
|
26 |
組件異步計數器的級聯 |
SB-608-GJDZ-01(22.7*11) 單面 |
件 |
1 |
|
|
27 |
組件定時交流開關電路 |
SB-608-GJDZ-02(22.7*11) 單面 |
件 |
1 |
|
|
28 |
產品配線包 |
SB-608C |
套 |
1 |
二級配置清單（1） |
|
29 |
產品配件包 |
SB-608C |
套 |
1 |
二級配置清單（2） |
|
30 |
軟件配件包 |
|
套 |
1 |
二級配置清單（3） |
SB-608C產品配線包二級配置清單
|
二 級 配 置 清 單 （1） |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
迭對插頭連線 |
K2ABD51 30CM 紅色 |
條 |
50 |
|
|
2 |
迭對插頭連線 |
K2ABD51 30CM 黑色 |
條 |
20 |
|
|
3 |
迭對插頭連線 |
K2ABD51 60cm 紅色 |
條 |
10 |
|
|
4 |
迭對插頭連線 |
K2ABD51 60cm 黑色 |
條 |
10 |
|
|
5 |
迭對插頭連線 |
K2ABD51 60cm 藍色 |
條 |
5 |
|
|
6 |
迭對插頭連線 |
K2ABD51 60cm 黃色 |
條 |
5 |
|
|
7 |
迭對插頭連線 |
KT4ABD53 50cm 黃色 |
條 |
5 |
|
|
8 |
迭對插頭導線 |
KT4ABD53 50cm 綠色 |
條 |
5 |
|
|
9 |
迭對插頭連線 |
KT4ABD53 50cm 紅色 |
條 |
9 |
|
|
10 |
迭對插頭連線 |
KT4ABD53 50cm 黑色 |
條 |
5 |
|
|
11 |
自制實訓導線 |
一頭KT4ABD53/一頭K2ABD51 長500MM 紅色 |
條 |
8 |
|
|
12 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 紅色 |
條 |
2 |
|
|
13 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 黃色 |
條 |
2 |
|
|
14 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 綠色 |
條 |
2 |
|
|
15 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 黑色 |
條 |
2 |
|
|
16 |
608故障連接線 |
一公一母 25針 長800mm |
條 |
1 |
|
|
17 |
雙閉環編碼器連接線 |
兩個19M-7A孔頭 長100CM |
條 |
1 |
|
|
18 |
數據排線 |
40P 60CM |
條 |
1 |
|
|
19 |
USB數據線 |
1.5M 一頭公頭一頭方口（仿真器配送） |
條 |
1 |
|
|
20 |
PLC編程線 |
SC-11 3M |
條 |
1 |
|
SB-608C產品配件包二級配置清單
|
二 級 配 置 清 單 （2） |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
多功能排插 |
NEA3-1130-3 3米 |
個 |
1 |
|
|
2 |
三相異步電動機 |
180W/380V 6個頭 |
臺 |
1 |
|
|
3 |
電磁調速電機 |
YCT112-4A 0.55KW |
臺 |
0.25 |
四套配一個 |
|
4 |
組件定時交流開關電路(散件發貨) |
SB-608-GJDZ-02(22.7*11) 單面 |
套 |
1 |
|
|
5 |
組件集成電路運算放大電路(散件發貨) |
SB-608-GJDZ-03(22.7*11) 單面 |
套 |
1 |
|
|
6 |
組件具有過壓欠壓和延時控制的電源電路(散件發貨) |
SB-608-GJDZ-04(22.7*11) 單面 |
套 |
1 |
|
|
7 |
組件異步計數器的級聯(散件發貨) |
SB-608-GJDZ-01(22.7*11) 單面 |
套 |
1 |
|
|
8 |
組件測試板 |
SB-KF-04-815L-07a-V1.1 9.8*13.6 |
塊 |
4 |
|
|
9 |
實訓考核指導說明書 |
SB-608 高級 |
本 |
1 |
|
|
10 |
PLC編程手冊 |
FX3U基本·應用指令說明書 |
本 |
1 |
|
|
11 |
變頻器說明書 |
FR-A840 |
本 |
1 |
|
|
12 |
仿真器光盤 |
仿真器集成調試軟件 |
張 |
1 |
|
|
13 |
發貨光盤 |
SB-608A/B/C |
張 |
1 |
|
|
14 |
螺口球形燈泡 |
E27 15W 230V 透明 |
個 |
9 |
|
|
15 |
萬用表（數字型） |
VC890C+ |
個 |
1 |
|
|
16 |
烙鐵 |
40W |
把 |
1 |
|
|
17 |
烙鐵架 |
黑色 |
個 |
1 |
|
|
18 |
工具箱 |
成套工具/12件套(鋼絲鉗、6*38螺絲批2只、沾塑活扳手、數顯電筆、0.25KG羊角錘、鋼卷尺、美工刀、PVC膠布/6*100螺絲批2只/吹塑盒) |
個 |
1 |
|
|
19 |
環保柄十字螺絲批 |
3*75MM（貨號：31151） |
把 |
1 |
|
|
20 |
環保柄一字螺絲批 |
3*75MM（貨號：31101） |
把 |
1 |
|
|
21 |
穿線盒 |
Ф50*Ф45 |
個 |
1 |
|
|
22 |
學生凳組件 |
塑鋼凳面(藍）+鐵質凳 |
套 |
2 |
|
SB-608C軟件配件包二級配置清單
|
二 級 配 置 清 單 （3） |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
電氣測量與內外線仿真實訓軟件（具有軟件著作權） |
電工基本實訓 1.儀表使用、 2.供配電基礎、 3.工具使用、 4.導線連接、 5.人工急救、 6.照明線路1、 7.照明線路2、 8.照明線路3 電工中級實訓 9.電感線圈參數的測量、 10.三項負載的測量、 11.變壓器組別測定與試驗 電工技師與綜合實訓 12.ZB50使用、 13.10KV小電流接地系統的漏電選線保護、 14.10KV線路微機保護單元性能測試1、 15.10KV線路微機保護單元性能測試2、 16.0.4KV低壓線路微機保護單元性能測試、 17.電動機低電壓保護、 18.電動機負序過電流保護、 19.電動機過負荷保護、 20.變壓器帶載自動調壓運行、 21.泄露電流試驗、 22.直流耐壓試驗、 23.交流耐壓試驗、 24.變壓器微機保護單元測試 ★提供軟件的現場演示及功能截圖 |
套 |
1 |
|
|
2 |
三菱PLC與變頻器仿真實訓軟件（具有軟件著作權） |
PLC電工中級 1.PLC的工作原理 2.程序的執行過程 3.電動機的起�？刂� 4.電動機的正反轉控制 5.電動機循環正反轉控制 6.三速電動機控制 PLC電工高級 7.星角起動控制 8.電動機正反轉能耗制動控制 9.彩燈循環控制 10數碼管的點亮控制 11.大小球傳送裝置的控制 12.簡易機械手的控制 PLC電工技師與綜合實訓 13.電鍍生產線的控制 14.自動交通燈的控制 15.皮帶運輸線的控制 16.工業洗衣機的控制 17.恒壓供水系統的控制 18.工業刨車的控制 19.小推車的控制 20.中央空調冷卻泵控制 21.停車場車位控制 22.變頻器的PU操作 23.變頻器的EXT操作 24.變頻器的組合操作 25.手持編程器的操作 26.傳感器的使用 27.氣缸的使用 28.變頻運輸三維分選裝置 29.步進運輸坐標式四維分選裝置 30.單相調速運輸龍門式分選裝置 31.X62W銑床 32.Z3050搖臂鉆床 33.CA6140型車床 ★提供軟件的現場演示及功能截圖 |
套 |
1 |
|
|
3 |
高級維修電工虛擬實訓室軟件 |
1．電子技術： 1)運放輸出功能擴展、 2)定時交流開關、 3)步進電機控制、 4)智力搶答器、 5)位移控制器、 6)四路彩燈控制電路、 7)排故實訓 2電子器件： 8)電力電子器件、 9)發光及顯示器件、 10)傳感器、 11)貼片元器件 3．PLC： 12)運料小車控制、 13)機械手控制、 14)簡易三層電梯、 15)可逆運行能耗制動、 16)皮帶運輸機、 17)雙面銑床控制、 18)音樂(lè )噴泉 4變頻器： 19)FR-A450認識、 20)變頻器的PU操作、 21)變頻器的EXE操作、 22)變頻器的組合操作 5．單片機： 23)單片機認識、 24)航標燈控制、 25)計數器報警、 26)繼電器控制、 27)數碼管顯示、循環燈點亮 ★提供軟件的現場演示及功能截圖 |
套 |
1 |
|
|
4 |
二居室電氣布線仿真實訓軟件（具有軟件著作權） |
包括布線實訓、考核練習、虛擬漫游三個部分。布線實訓根據實訓任務、圖紙及相關規范進行電氣布線的仿真操作，考核練習針對相關知識點進行問答考核，虛擬漫游可自主觀察各個房間的線路布置情況。 ★提供軟件的現場演示及功能截圖 |
套 |
1 |
|
六、高級電工考核設備配置說明
|
序號 |
配置名稱 |
型號 |
配置說明及功能描述 |
|
1 |
電源控制實驗屏 |
SB-608-01 |
機身采用鋼制結構，面板采用蝕刻噴塑工藝，主要配置有三相電源，±0～30V直流穩壓電源（兩組），3～24V交流電源，單次脈沖源，函數信號源等部分組成，所有儀表采用數字式顯示。 |
|
2 |
鋼制實驗臺 |
SB-608-02 |
采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。 |
|
3 |
鋼制電腦桌 |
SB-608-03 |
采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。 |
|
4 |
電子實訓模塊 |
DZ-00 |
面板上配置有電阻、電容、二極管、三極管、數碼管、開放式端子、IC座等等電子電路的常用器件，可進行常見電子類的項目的實訓。 |
|
5 |
電子測試模塊 |
DZ-01 |
主要有直流電壓表、直流電流表、交流電壓表、交流電流表，開放式模塊嵌入區等部分組成，可進行電路參數的測量等實訓。 |
|
6 |
電拖實訓模塊1 |
DT-01 |
主要有熔斷器、按鈕、指示燈等部分組成， |
|
7 |
電拖實訓模塊2 |
DT-02 |
主要有交流接觸器、熱繼電器、時間繼電器等組成。 |
|
8 |
電拖實訓模塊3 |
DT-03 |
主要有交流接觸器、中間繼電器、時間繼電器、行程開關等組成。 |
|
9 |
PLC主機模塊 |
PLC-00 |
采用三菱FX3U-48MR可編程控制器，輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
10 |
PLC模擬實訓模塊2 |
PLC-02 |
可進行交通燈、搶答器、多種液體自動混合、自控成型機等項目實訓。 |
|
11 |
PLC模擬實訓模塊3 |
PLC-03 |
可進行音樂(lè )噴泉控制系統、雙面銑床控制系統、小車運動裝置等項目實訓。 |
|
12 |
PLC模擬實訓模塊4 |
PLC-04 |
可進行電鍍槽生產控制、全自動洗衣機控制等項目實訓。 |
|
13 |
PLC模擬實訓模塊5 |
PLC-05 |
可進行三層電梯控制、機械手控制系統等項目實訓。 |
|
14 |
PLC模擬實訓模塊7 |
PLC-07 |
配置有交流接觸器等器件，可完成三相電機控制及機床電路改造等實訓。 |
|
15 |
變頻器主機模塊 |
VFD-00 |
型號：三菱FR-A840-0.75KW。輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制，內置RS-485、PID控制器，可實現工頻、變頻切換。本裝置配置有FR-A8AP旋轉脈沖反饋卡，配合可加載電機完成變頻器閉環實訓。 |
|
16 |
51系列仿真開發器模塊 |
MSC-00 |
采用偉福J.MasterII+POD8X5X仿真頭型仿真開發器，配置有系統接口和系統測試口。 |
|
17 |
單片機實訓模塊1 |
MSC-01 |
配置有閃爍燈光控制、A/D轉換應用控制、搶答器應用控制、查詢式按鍵控制等實訓項目。 |
|
18 |
電磁滑差離合調速模塊 |
DQ-01 |
與配置的電磁滑差調速電機配套，完成電磁滑差調速的實訓。 |
|
19 |
雙閉環直流調速模塊 |
DQ-03/04 |
主要配置有整流變壓器、同步變壓器、直流勵磁電源、三相晶閘管觸發電路、三相觸發電路功放電路、三相晶閘管整流主電路、給定電路、轉速變換電路、電流反饋與過流保護、電流調節器、轉速調節器，面板上雕刻有系統電氣原理圖，同時安裝有測試端子，以便于學員測試。 |
|
20 |
雙閉環負載模塊 |
DQ-05 |
配置直流電壓表一只，±300V，直流電壓表一只，±2A，可調電阻90Ω×2/0.41A一個 、900Ω×2/0.41A一個。 |
|
21 |
電子電路實訓單元模塊(高級) |
與DZ-01配套 |
配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，學員可在此基礎上進行參數調節及測試，以便掌握個電路的工作原理。 |
|
22 |
電子實操器材 |
SB-608 |
配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，該模塊采用開放式的結構，學員可在此基礎上進行元件的焊接、電路的調試、參數的測試等實訓，以提高學生的動手能力。 |
|
23 |
三相異步電機 |
380V /180W |
引線側采用高絕緣性安全型接線柱引出，以便于學員接線。 |
|
24 |
數字型萬用表 |
VC890C+ |
|
|
25 |
變頻器實訓電機 |
380V/180w |
額定電壓：380V，額定功率：180W，主要由三相鼠籠式異步電機、鑄鋁底座、不銹鋼可加載機構、旋轉編碼器等部分組成，三相鼠籠式異步電機安裝在鑄鋁底座上，具有噪音低、運行平穩等特點；不銹鋼可加載機構作用于三相鼠籠式異步電機輸出軸，通過旋轉機構螺桿上的轉盤，可增加電機的負載轉矩，模擬電機增加負載時的運行狀態；旋轉編碼器與三相鼠籠式異步電機同軸安裝，實時地反映電機的運行狀態（運行速度、轉矩等），同時將電機的運行狀態轉換為脈沖，反饋到變頻器的檢測機構對電機系統進行閉環控制。 |
|
26 |
雙閉環電機組 |
|
主要由固定電機組鋼板、測速系統支架，轉速表箱體、數顯轉速表（0-9999轉/分）、直流并（他）勵電動機（DC220V，185W，1500轉）、直流發電機（DC220V，240W，1500轉）、直流永磁測速發電機、聯軸器組成，各電機可自由組合。 |
|
27 |
基于物聯網實訓室安全用電智能控制系統 |
|
共1套 |
★附件：基于物聯網實訓室安全用電智能控制系統
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實訓室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實訓室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
七、實訓考核項目:
1、高級部分
1)單管共發射極放大電路的測試
2)集成運算放大器的信號運算關系測試
3)電流控制型開關穩壓電源的調整與測試
4)用集成邏輯門設計組合邏輯電路
5)計數器、譯碼器和顯示器
6)555定時器的應用
7)定時交流開關電路
8)積分電路
9)集成電路運算放大電路
10)具有過壓、欠壓和延時的穩壓電源控制電路
11)鋸齒波同步觸發電路
12)異步計數電路
13)接地電阻的測量
14)萬用電橋的使用
15)電子電壓表的使用
16)示波器與信號發生器及電子電壓表的聯合使用
17)電子線路的測量
18)脈沖信號發生器與示波器的使用
19)電子計數器的使用
20)PLC軟元件及其研究
21)PLC簡易編程器的使用
22)PLC基本指令及應用
23)PLC編程軟件及其應用
24)PLC主控和多重輸出指令的應用
25)PLC數據比較、傳送、處理類指令的應用
26)PLC程序流控制指令的應用
27)PLC控制電動機自動往返控制的編程及電路
28)PLC控制電動機多地控制自動往返控制的編程及電路
29)PLC控制電動機多地控制雙速運行控制的編程及電路
30)PLC控制籠型電動機Y/△啟動控制的編程及電路
31)PLC控制水塔水位自動控制的編程及電路
32)PLC控制電動機可逆控制的編程及電路
33)PLC全自動洗衣機控制系統設計
34)PLC音樂(lè )噴泉控制系統
35)PLC雙面銑床控制系統
36)PLC選用PLC改造繼電接觸器控制的三層貨梯控制系統
37)PLC機械手設計
38)PLC電鍍生產線的設計
39)PLC小車運動裝置的設計
40)PLC搶答器的設計
41)PLC交通燈信號燈的設計
42)PLC自控成型機
43)PLC兩種液體混合的設計
44)單片機閃爍燈光控制
45)單片機A/D轉換應用系統
46)單片機搶答器應用系統
47)單片機查詢式按鍵系
48)單片機構建MCS-51系列單片機的最小系統
49)單片機正反向流水燈的編程與調試
50)單片機指令的深入認識及簡單發聲編程
51)單片機中斷結構、串口結構及定時器編程
52)單片機串行口應用編程
53)單片機應用系統設計
54)變頻器的運行操作
55)變頻器的基本參數設定
56)變頻器的基本控制線路安裝及組合運行
57)變頻器的常用控制線路安裝及程序運行
58)變頻器的PID控制、頻率跳變操作和多段速度運行
59)變頻器與PLC控制器的聯機運行
60)變頻器的出錯報警及檢查處理
61)雙閉環直流調速電路操作
62)雙閉環直流調速電路測量
63)電磁調速電機電路操作
64)電磁調速電機電路測量
