Z3040B搖臂鉆床電氣技能實訓考核裝置
SB-Z3040B搖臂鉆床電氣技能實訓考核裝置
1、功能要求：要求試用于課堂機床電氣控制演示、機床電氣控制原理性的操作實訓。適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
2、輸入電源三相四線AC380V+10%50Hz;
3、裝置容量 ≤1.0KVA;
4、外形尺寸≥1400mmx700mm×1535mm
5、安全保護要求:具有短路與過載保護功能、漏電壓、漏電流和接地保護，安全符合國家標準。

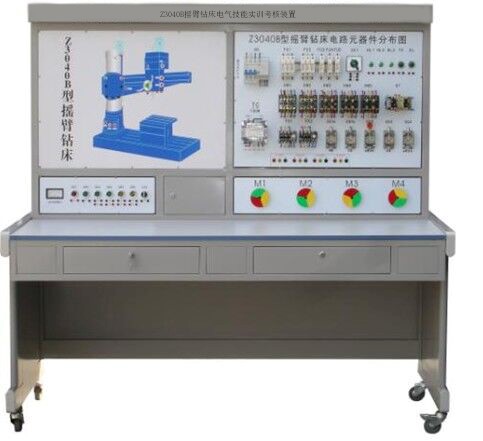

6、總體結構要求實訓裝置配置左右兩個面板，左邊是機床操作面板及機床示意圖，右邊是機床控制電路器件安裝面板，面板上安裝有機床的所有主要電器及動作指示燈、機床的所有操作都在該面板上進行，指示燈用于指示機床的相應動作。面板上印有
Z3040B搖臂鉆床示意圖與原理圖，能直觀地看清該銑床的外形輪廓，設有32個故障設置開關。
7、電機動作安裝板要求三個380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。此面板為電機測試面板，機床三個電動機分別引出到該面板上。
8、設備考核內容及故障設置一覽表故障開關 故障現象
K1
機床無法啟動 V12斷開，控制回路無電電壓
K2
液壓泵電機無法啟動 SB1到802點連線開路
K3
液壓泵電機無法啟動 KM1線圈到2號線連線開路
K4
液壓泵電機無法啟動 FR1到804點連線開路
K5
液壓泵電動機和砂輪電動機、冷卻泵電動機都無法啟動 KUD常開觸頭到804點連線開路
K6
砂輪電動機、冷卻泵電動機無法啟動 SB3到806點連線開路
K7
砂輪電動機、冷卻泵電動機無法啟動 SB4到KM2線圈連線開路
K8
砂輪電動機、冷卻泵電動機控制無法自鎖 KM2自鎖觸頭到807點連線開路
K9
砂輪電動機無法啟動 KM2線圈到6號線連線開路
K10
砂輪電動機、冷卻泵電動機無法啟動 FR2、FR3之間連線8號線連線開路
K11
砂輪架無法上升 SB5、KM4常開觸頭之間連線9號線開路
K12
砂輪架無法上升 KM3線圈到10號線連線路
K13
砂輪架無法下降 SB6、KM3常閉觸頭之間連線11號線開路
K14
砂輪架無法下降 KM4線圈、KM3常閉觸頭之間12號線開路
K15
電磁吸盤不能工作 SB7到815點連線開路，KM5、KM6不能吸合
K16
電磁吸盤充磁不能自鎖 KM5自鎖觸頭到14號線連線開路
K17
電磁吸盤不能進行充磁 KM6常閉觸頭到14號線連線開路，KM5不能吸合
K18
電磁吸盤不能進行充磁 KM5線圈到KM6常閉觸頭連線開路，KM5不能吸合
K19
電磁吸盤不能退磁 SB9、KM5常閉觸頭之間連線開路，KM6不能吸合
K20
電磁吸盤不能退磁 KM6線圈到KM5常閉觸頭連線開路，KM6不能吸合
K21
液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動；電磁吸盤充磁里，YH燈不亮；電磁吸盤退磁時，YH燈不亮。
整流電路到0號線連線開路
K22
液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動；電磁吸盤充磁里，YH燈不亮；電磁吸盤退磁時，YH燈不亮。
整流電路到18號線連線開路
K23
液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動 KUD線圈到23點開路
K24
電磁吸盤退磁時，YH燈不亮
KM6常開觸頭到21點開路，電磁吸盤無電壓
K25
電磁吸盤充磁、退磁時，YH燈不亮
電磁吸盤到24號線連線開路，電磁吸盤無電壓
|
