SBGYD-01E-Y型電子工藝實訓考核裝置
一、 電子工藝實訓考核設備概述
1、電子工藝實訓考核裝置是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》《電路》《電子技術基礎》《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

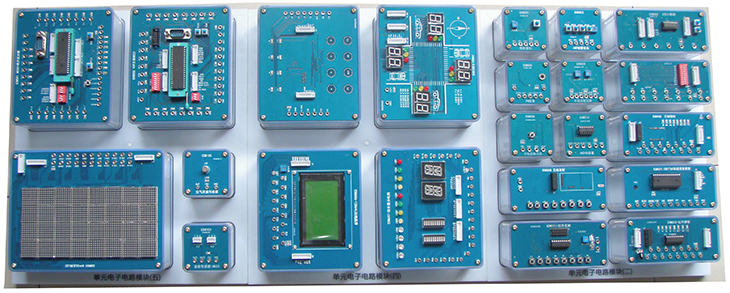

圖片僅供參考、以實際配置為準
實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創(chuàng )新實訓，可充分發揮學生潛能的完全開放的平臺。
二、 電子工藝實訓考核設備技術參數
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600 mm×800 mm×1800mm
4.整機功耗：≤1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子工藝實訓考核設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、透明盒面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損;元件盒面板通過四顆螺絲與盒體連接，透明元件盒應該可以很方便地打開，更換面板和內部器件，以延長模塊的使用壽命，節約成本。
6、電學線路實驗固定板由工程塑料注塑而成，用于對透明元件盒的定位；每個透明元件盒底部裝有4個可拆卸的彈性插腳，可以非常方便地固定在電學線路實驗固定板上。
四、電子工藝實訓考核設備的配置介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
(一) 實訓臺
采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，第二層可放置PVC夾板，用來夾放實訓圖紙，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
(二)電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鐵質面板，為實訓提供交直流電源、信號源和測量?jì)x表等，具體功能如下：
1. 交流電源
(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源I：0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路，具有短路、過載保護和自動復位功能。
(3) 低壓交流電源II：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護、過載保護功能。
2. 直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3. 測量?jì)x表
(1) 直流數顯電壓表一只：測量范圍0～30V，三位半數字顯示，輸入阻抗10MΩ，精度0.5級。
(2) 直流數顯毫安表一只：測量范圍0～2000mA三位半數字顯示，精度0.5級。
（三）單元電子電路模塊
該模塊將實際應用中單元電路模塊化。學生通過模塊間的搭接，很方便就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容。單元模塊電路包括傳感器，信號處理，顯示，執行本體，接口電路，微處理器、通信等模塊。模塊都采用透明盒裝配，模塊間采用排插和接線柱連接，使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。線路板統一采用藍色作為底色，清爽直觀。連接采用銅制插孔和8腳白色排針，連接方便靈活。大部分電子元器件都為貼片封裝，布局經湊。
單元電子電路清單
|
序號 |
模塊名稱 |
數量 |
單位 |
|
1 |
EDM001-MCS51主機 |
1 |
個 |
|
2 |
EDM002-AVR主機 |
1 |
個 |
|
3 |
EDM101-聲光控制 |
1 |
個 |
|
4 |
EDM102-溫度傳感器LM35 |
1 |
個 |
|
5 |
EDM103-溫度傳感器18B20 |
1 |
個 |
|
6 |
EDM104-稱重傳感器 |
1 |
個 |
|
7 |
EDM105-空氣質量傳感器 |
1 |
個 |
|
8 |
EDM106-煙霧傳感器 |
1 |
個 |
|
9 |
EDM107-熱釋電紅外傳感器 |
1 |
個 |
|
10 |
EDM108-酒精傳感器 |
1 |
個 |
|
11 |
EDM109-PT100傳感器 |
1 |
個 |
|
12 |
EDM110-紅外測溫 |
1 |
個 |
|
13 |
EDM111-超聲波發射接收 |
1 |
個 |
|
14 |
EDM112-紅外反射 |
1 |
個 |
|
15 |
EDM201-觸摸按鍵 |
1 |
個 |
|
16 |
EDM202-音頻功放 |
1 |
個 |
|
17 |
EDM203-ICL7135 |
1 |
個 |
|
18 |
EDM204-反相器 |
2 |
個 |
|
19 |
EDM301-倒車音樂(lè ) |
1 |
個 |
|
20 |
EDM302-四種音樂(lè ) |
1 |
個 |
|
21 |
EDM303-三位計數器 |
2 |
個 |
|
22 |
EDM304-FM接收 |
2 |
個 |
|
23 |
EDM305-單穩態電路 |
2 |
個 |
|
24 |
EDM306-雙穩態電路 |
2 |
個 |
|
25 |
EDM307-脈沖及信號產生 |
1 |
個 |
|
26 |
EDM308-無線接收 |
1 |
個 |
|
27 |
EDM309-無線發射 |
1 |
個 |
|
28 |
EDM310-多段語音錄放 |
1 |
個 |
|
29 |
EDM311-紅外發射 |
1 |
個 |
|
30 |
EDM312-紅外接收 |
1 |
個 |
|
31 |
EDM313-AK040語音 |
1 |
個 |
|
32 |
EDM401-直流電機驅動 |
1 |
個 |
|
33 |
EDM402-直流繼電器 |
1 |
個 |
|
34 |
EDM403-8位獨立按鍵 |
1 |
個 |
|
35 |
EDM404-NPN三極管驅動 |
2 |
個 |
|
36 |
EDM405-PNP三極管驅動 |
2 |
個 |
|
37 |
EDM406-4x4鍵盤 |
1 |
個 |
|
38 |
EDM501-直流風機 |
1 |
個 |
|
39 |
EDM502-直流電機 |
1 |
個 |
|
40 |
EDM503-揚聲器 |
2 |
個 |
|
41 |
EDM504-蜂鳴器 |
1 |
個 |
|
42 |
EDM505-步進電機 |
1 |
個 |
|
43 |
EDM506-加熱模塊 |
1 |
個 |
|
44 |
EDM507-半導體制冷片 |
1 |
個 |
|
45 |
EDM601-64*32點陣 |
1 |
個 |
|
46 |
EDM602-交通燈顯示 |
1 |
個 |
|
47 |
EDM603-十進制計數器 |
2 |
個 |
|
48 |
EDM604-燈泡 |
2 |
個 |
|
49 |
EDM605-四位數碼管顯示 |
2 |
個 |
|
50 |
EDM606-12864點陣液晶 |
1 |
個 |
|
51 |
EDM607-綜合顯示 |
1 |
個 |
|
52 |
大小頭轉接線紅色 |
5 |
條 |
|
53 |
大小頭轉接線黑色 |
5 |
條 |
|
54 |
8針排線(彩色) |
10 |
條 |
|
55 |
雙頭3針排線37CM |
2 |
個 |
|
56 |
集成18B20 |
2 |
個 |
|
57 |
集成LM35 |
2 |
個 |
|
58 |
砝碼20g |
5 |
個 |
|
59 |
RS232串口線(直通) |
1 |
個 |
|
60 |
九孔板 |
1 |
個 |
|
61 |
電源適配器12V/5A(DC-00819) |
1 |
個 |
|
62 |
軟件 |
1 |
個 |
|
63 |
PT100 |
1 |
個 |
|
64 |
培訓資料 |
1 |
套 |
（四）100M雙蹤數字存儲示波器
100MHz帶寬 ，1GSa/s實時采樣率，雙通道；5.2、7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素 ；存儲波形不少于16組；具備U盤存儲功能；具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤。
（五）智能型真有效值交流數字毫伏表
1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。
2)TFT液晶屏顯示四位測量值。
3)測量精度：±0.5%+5。
4)頻率范圍：10Hz～600KHz。
5)輸入阻抗：1MΩ，輸入電容≤30pF。
6)抽樣率：5次/秒
7)工作溫度范圍：-20℃～+50℃。
8)上位機具有實時監視及關斷功能。
9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（六）函數信號發生器
雙通道函數/任意波形發生器采用DDS直接數字合成技術，產生精確、穩定、低失真的輸出信號,顯示部分采用2.4英寸（320*240）彩色顯示屏，同時顯示雙通道的波形參數；最高輸出頻率15MHz（正弦波）,250MSa/s采樣率，14bits垂直分辨率；輸出幅度最高可達24Vpp，幅度分辨率最小可達1mV（0.001V）；
采用ABS塑料外殼的臺式設計， 交流100 - 240V （AC）寬電壓供電；
完全獨立的雙通道輸出（相當于兩個獨立信號源），能夠同步工作，相位差精確可調；兩個通道的相位調節范圍為0~359.99°，調節精度0.01°；兩個通道的占空比均可獨立調節，調節精度可達0.01%；
豐富的波形輸出：可輸出多達98組函數/任意波形，包含34 組預置波形和64組用戶自定義波形。 預置波形包含：正弦波，方波，矩形波（占空比可調），三角波，升鋸齒波，降鋸齒波，洛侖茲脈沖波，多頻音波，無規則噪聲波，階梯三角波，正階梯波，反階梯波，正指數波，反指數波，正下降指數，反下降指數，正對數波，反對數波，正下降對數，反下降對數，線性調頻，心電圖波，梯形脈沖波，辛克脈沖波，窄脈沖波，高斯白噪聲波，調幅波形，調頻波形，正半波，負半波，正半波整流，負半波整流，CMOS(0~12V)，四通道TTL電平和DC電壓，四方脈沖、八方脈沖用戶自定義波形等；
具有64組任意波存儲位，每組存儲深度為8192*14bits；
頻率精度高：頻率精度可達到10-6數量級；
頻率分辨率高：全范圍頻率分辯率1uHz（0.000001Hz）；
具有-12V~+12V的直流偏置功能（<20MHz），分辨率可達1mV；
脈沖波脈沖寬度和脈沖頻率連續可調，調節范圍20ns-1S。脈沖幅度可在0-12V之間連續調節，調節精度0.001V；
無量程限制：全范圍頻率不分檔，直接數字設置；
具有數字信號輸出功能，可實現幅度0~12V的任意CMOS電平；
掃描功能：可對信號的四個屬性：頻率、幅度、偏置、占空比分別進行掃描，具有線性?huà)呙韬蛯祾呙鑳煞N掃描模式，掃描時間可達999.99S,掃描起止點可任意設置；
脈沖串猝發輸出功能：可選手動觸發、內部CH2觸發與外部觸發三種觸發模式,可以使本機輸出1~1048575任意個脈沖串；
VCO功能：支持VCO電壓控制信號各參數輸出功能。
豐富的調制類型：AM、FM、PM、ASK、FSK和PSK調制；
100M頻率計功能：具有頻率測量、周期測量、正負脈寬測量、占空比測量四種測量方式。儀器最大測量頻率可達100MHz，最低測量頻率為0.01Hz；
計數器功能：具有直流和交流兩種耦合測量方式，有效解決交流耦合計數不準的情況。
標配強大的任意波形編輯功能，能夠在PC機上編輯任意波形后下載到儀器輸出波形；
（七）教學數字資源要求（要求用一個加密鎖便于管理）
1. 電子儀表儀器仿真教學實訓軟件（正版軟件，便于升級，具有軟件著作權）
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱要求而設計，包含常用電子測量?jì)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
2. 電工作業培訓教學軟件（安全用電）（正版軟件，便于升級，具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
3.模擬電子技術仿真教學軟件（正版軟件，便于升級，具有軟件著作權）
本產品是依據教育部、人力資源和社會(huì )保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實訓實訓常開設的延時電路等共18個實訓實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。技術參數：包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
4.數字電子技術仿真教學軟件（正版軟件，便于升級，具有軟件著作權）
本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實訓實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。
本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
5.電子技能虛擬實訓室教學系統（正版軟件，便于升級，具有軟件著作權）
能滿足的功能內容：
▲1.采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。
▲2.實訓單元模塊（11個）參數：
（1）儀器儀表模塊，包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等8個實訓項目，并配有語音講解功能。
（2）導線加工，包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等5個實訓項目，并配有語音講解功能。
（3）檢修工具，包括焊接工具、鉗口工具、剪切工具、緊固工具等4個實訓項目，并配有語音講解功能。
（4）焊接工藝，包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等6個實訓項目。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
（5）電子器件，包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等12個實訓項目。
（6）模擬電子技術，包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等9個實訓項目。
（7）數字電子技術，包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等9個實訓項目。
（8）生產工藝，包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等6個實訓項目，并配有語音講解功能。
（9）插裝工藝，包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等5個實訓項目，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
（10）SMT工藝，包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等4個實訓項目；并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
（11）收音機實訓，包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等10個實訓項目。
★(八)、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課舉例：
在線教育開放平臺資源庫
1、《模擬電子技術》課程
|
分類 |
實訓項目 |
課程序列號 |
實訓內容 |
方式 |
|
1 常用半導體器件 |
1.1 半導體的基本知識 |
2 |
PN 結的形成 |
二維動畫 |
|
1.2 二極管 |
5 |
二極管的特性曲線 |
二維動畫 |
|
|
1.3 三極管 |
7 |
三極管內部載流子運動規律 |
二維動畫 |
|
|
9 |
三極管的輸出特性曲線 |
二維動畫 |
||
|
1.6 半導體器件的識別與檢測 |
14 |
二極管的識別與檢測 |
二維動畫 |
|
|
15 |
三極管的識別與檢測 |
二維動畫 |
||
|
2 直流穩壓電源 |
2.1 整流電路 |
19 |
單相整流波形分析 |
二維動畫 |
|
2.2 濾波電路 |
22 |
濾波波形分析 |
二維動畫 |
|
|
2.3 穩壓電路 |
24 |
穩壓電路分析 |
二維動畫 |
|
|
3 基本放大電路 |
3.1 放大電路的基本知識 |
29 |
交、直流變換電路 |
二維動畫 |
|
30 |
放大電路中各電壓電流波形 |
二維動畫 |
||
|
3.2 基本共射極放大電路 |
32 |
Q 點對波形失真的影響（飽和+截止） |
二維動畫 |
|
|
33 |
微變等效變換電路 |
二維動畫 |
||
|
3.3 分壓式偏置共射放大電路 |
35 |
溫度對 Q 點的影響 |
二維動畫 |
|
|
36 |
Q 點穩定的原理 |
二維動畫 |
||
|
39 |
分壓式偏置（含 C 和不含C）的微變變換過程 |
二維動畫 |
||
|
3.4 共集電極放大電路 |
41 |
射極輸出器的微變變換過程 |
二維動畫 |
|
|
4 功率放大電路 |
4.2 互補對稱功率放大電路 |
50 |
基本互補對稱放大電路分析 |
二維動畫 |
|
52 |
互補輸出級的交越失真 |
二維動畫 |
||
|
54 |
OTL 互補對稱放大電路分析 |
二維動畫 |
||
|
5 差動放大電路與集成運算放大器 |
5. 1 基本差動放大電路 |
59 |
差動放大電路的分析 |
二維動畫 |
|
6 放大電路中的反饋 |
6.1 反饋的基本概念 |
64 |
什么是反饋 |
二維動畫 |
|
6.3 負反饋對放大電路性能的影響 |
67 |
減小非線性失真 |
二維動畫 |
|
|
7 集成運算放大器的應用 |
7.1 集成運放的應用基礎 |
71 |
集成運放的特點（含虛短和虛斷） |
二維動畫 |
|
7.2 集成運放的線性應用 |
77 |
單限（含過零）比較器 |
二維動畫 |
|
|
8 正弦波振蕩器 |
8.1 正弦波振蕩電路概述 |
80 |
正弦波振蕩的分析 |
二維動畫 |
|
8.2 RC 正弦波振蕩電路 |
82 |
RC 電路的分析 |
二維動畫 |
2、《數字電子技術》課程
|
分類 |
實訓項目 |
課程序列號 |
實訓內容 |
方式 |
|
第1章數字電路基礎 |
1.5 邏輯函數的卡諾圖化簡法 |
53 |
邏輯函數的卡諾圖化簡法 |
二維動畫 |
|
第 2 章邏輯門電路 |
2.3 TTL 集成邏輯門電路 |
54 |
TTL 集成邏輯門電路 |
二維動畫 |
|
第 4 章集成觸發器 |
4.2 主從觸發器 |
55 |
主從觸發器 |
二維動畫 |
|
4.3 邊沿觸發器 |
56 |
邊沿觸發器 |
二維動畫 |
|
|
4.4 CMOS 集成觸發器 |
57 |
CMOS 集成觸發器 |
二維動畫 |
|
|
第 5 章 時序邏電路 |
5.1 時序邏輯電路的分析 |
58 |
同步時序邏輯電路的分析法 |
二維動畫 |
|
5.1 時序邏輯電路的分析 |
59 |
異步時序邏輯電路的分析法 |
二維動畫 |
|
|
第 6 章 脈沖波形的產生與整形電路 |
6.3 多諧振蕩器 |
60 |
多諧振蕩器 |
二維動畫 |
|
6.4 施密特觸發器 |
61 |
施密特觸發器 |
二維動畫 |
|
|
6.5 555 定時器及其應用 |
62 |
555 定時器及其應用 |
二維動畫 |
3、《電子產品設計制作》課程
|
分類 |
實訓項目 |
課程序列號 |
實訓內容 |
方式 |
|
項目一 智能電子時鐘 |
任務一 任務分析 |
7 |
數碼管結構 |
二維動畫 |
|
8 |
共陽數碼管字形碼 |
二維動畫 |
||
|
11 |
共陰數碼管字形碼 |
二維動畫 |
||
|
任務三 程序設計 |
28 |
電子時鐘效果演示 |
二維動畫 |
|
|
項目二 電子秤 |
任務一 任務分析 |
38 |
稱重傳感器工作原理 |
二維動畫 |
|
40 |
電子秤效果演示 |
三維動畫 |
||
|
項目三 電子尋跡小車 |
任務一 任務分析 |
51 |
電機驅動 |
二維動畫 |
|
53 |
電機調速 |
二維動畫 |
||
|
55 |
紅外尋跡原理 |
二維動畫 |
||
|
57 |
紅外避障原理 |
二維動畫 |
||
|
58 |
小車尋跡效果演示 |
三維動畫 |
||
|
59 |
小車避障效果演示 |
三維動畫 |
||
|
60 |
超聲波測距原理 |
三維動畫 |
||
|
任務三 程序設計 |
74 |
小車前進 |
三維動畫 |
|
|
75 |
小車后退 |
三維動畫 |
||
|
77 |
小車轉彎 |
三維動畫 |
||
|
79 |
小車調速 |
三維動畫 |
4、《嵌入式技術應用》課程
|
分類 |
實訓項目 |
課程序列號 |
實訓內容 |
方式 |
|
教學項目 1 |
任務 1 |
2 |
認識 STM32 固件庫 |
二維動畫 |
|
3 |
STM32 固件庫關鍵子目錄和文件 |
二維動畫 |
||
|
任務 2 |
6 |
嵌入式系統 |
二維動畫 |
|
|
7 |
ARM Cortex-M3 處理器 |
二維動畫 |
||
|
8 |
STM32 系列處理器 |
二維動畫 |
||
|
教學項目 2 |
任務 1 |
11 |
認識 STM32 的 I/O 口 |
三維動畫 |
|
12 |
STM32 的GPIO初始化和輸入輸出庫函數 |
二維動畫 |
||
|
15 |
Cortex-M3 工作模式及狀態 |
二維動畫 |
||
|
16 |
Cortex-M3 寄存器組 |
二維動畫 |
||
|
17 |
Cortex-M3 特殊功能寄存器組 |
二維動畫 |
||
|
任務2 |
20 |
STM32 相關結構體 |
二維動畫 |
|
|
22 |
Cortex-M3 處理器結構 |
三維動畫 |
||
|
23 |
STM32 系統結構 |
三維動畫 |
||
|
24 |
STM32 時鐘配置 |
三維動畫 |
||
|
教學項目 3 |
任務 1 |
26 |
認識數碼管 |
三維動畫 |
|
28 |
數碼管靜態顯示電路硬件連接 |
三維動畫 |
||
|
31 |
認識Coretex-M3 存儲器 |
三維動畫 |
||
|
32 |
Cortex-M3 存儲器映射 |
三維動畫 |
||
|
33 |
STM32 存儲器映射 |
三維動畫 |
||
|
任務 1 |
36 |
數碼管動態掃描顯示電路硬件連接 |
三維動畫 |
|
|
38 |
位帶區與位帶別名區 |
二維動畫 |
||
|
39 |
位帶操作 |
二維動畫 |
||
|
教學項目 4 |
任務 1 |
43 |
認識嵌入式應用技術與開發的核心板 |
三維動畫 |
|
48 |
GPIO 寄存器地址映射 |
二維動畫 |
||
|
49 |
端口復用使用 |
二維動畫 |
||
|
50 |
端口復用重映射 |
二維動畫 |
||
|
任務 2 |
52 |
STM32 中斷通道 |
三維動畫 |
|
|
53 |
STM32 外部中斷 |
三維動畫 |
||
|
54 |
STM32 中斷優先級 |
三維動畫 |
||
|
55 |
STM32 外部中斷編程 |
二維動畫 |
||
|
教學項目 5 |
任務 1 |
59 |
SysTick 定時器 |
三維動畫 |
|
60 |
庫函數中的 SysTick 相關函數 |
二維動畫 |
||
|
61 |
SysTick 的關鍵函數編寫 |
二維動畫 |
||
|
任務 2 |
63 |
認識 STM32 定時器 |
三維動畫 |
|
|
64 |
STM32 定時器與定時相關的寄存器 |
二維動畫 |
||
|
65 |
STM32 定時器相關的庫函數 |
二維動畫 |
||
|
任務 3 |
68 |
STM32 的 PWM 輸出相關寄存器 |
二維動畫 |
|
|
69 |
STM32 的 PWM 輸出編程思路 |
二維動畫 |
||
|
70 |
STM32 的 PWM 輸出相關庫函數 |
二維動畫 |
||
|
教學項目 6 |
任務 1 |
73 |
串行通信基本知識 |
三維動畫 |
|
74 |
STM32 的USART 串口 |
三維動畫 |
||
|
75 |
STM32 串口的相關寄存器 |
二維動畫 |
||
|
76 |
STM32 串口相關函數 |
二維動畫 |
||
|
任務 2 |
79 |
認識WIFI 通信模塊 |
三維動畫 |
|
|
81 |
認識 Zigbee 通信模塊 |
三維動畫 |
||
|
82 |
ZigBee 通信模塊使用 |
二維動畫 |
||
|
教學項目 7 |
任務 1 |
83 |
STM32 模數轉換簡介 |
二維動畫 |
|
84 |
STM32 的 ADC 結構 |
三維動畫 |
||
|
85 |
STM32 模數轉換相關寄存器 |
二維動畫 |
||
|
86 |
STM32 的 ADC 設置 |
二維動畫 |
||
|
任務 2 |
87 |
ADC 相關的庫函數 |
二維動畫 |
（五）設備實訓項目舉例
（1）空調電路
模塊配置
EDM002-AVR單片機主機
②EDM507-半導體制冷片
③EDM605-四位數碼管顯示
④EDM404-NPN三極管驅動*2個
⑤EDM501-直流風機
⑥EDM311-紅外發射
⑦EDM312-紅外接收
⑧EDM504-蜂鳴器
⑨EDM105-空氣質量傳感器
（2） 出租車計價器
模塊配置
EDM606-12864點陣液晶
②EDM001-MCS51單片機主板
③EDM403-8位獨立按鍵
④EDM502直流電機
⑤EDM405 PNP三極管驅動
（3） 綜合報警器
模塊配置
EDM605-四位數碼管顯示
②EDM201-觸摸按鍵
③EDM107-熱釋電紅外傳感器
④EDM112-紅外反射
⑤EDM106-煙霧傳感器
⑥EDM302-四種音樂(lè )
⑦EDM503-揚聲器
⑧EDM001-AVR主機
（4）超聲波測距
模塊配置
EDM001-MCS51單片機主機
②EDM111-超聲波發射接收模塊
③EDM605-四位數碼管顯示模塊
（5）電子秤
模塊配置
EDM603-十進制計數器
②EDM104-稱重傳感器
③EDM201-ICL7135模數轉換
④EDM406-4*4鍵盤
⑤EDM001-MCS51單片機主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鳴器
（6）電子語音播放萬年歷
模塊配置
③EDM001-MCS51主機
④EDM605-12864點陣液晶
⑤EDM103-溫度傳感器18B20
⑥EDM403-8位獨立按鍵
⑦EDM313-AK040語音
⑧EDM503-揚聲器
（7） 64*32點陣廣告屏
模塊配置
EDM002-AVR單片機主機
②EDM601-64*32點陣模塊
③EDM403 8位獨立按鍵
（8） 酒精測試儀
模塊配置
EDM002-AVR主機
②EDM605-四位數碼管顯示
③EDM108-酒精傳感器
④EDM403-8位獨立按鍵
（9）頻率計
模塊配置
EDM303-三位計數器 2個
②EDM605-四位數碼管顯示 2個
③EDM603-十進制計數器
④EDM307-脈沖信號發生
（10）聲光控制小燈
模塊配置
EDM101-聲光控制
②EDM405-PNP三極管驅動
③EDM604-直流燈泡
（11）步進電機控制
（12）兩室溫度控制
六 設備配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
電子工藝實訓桌 |
1600*800*1800mm |
1 |
張 |
鋁合金框架 |
|
2 |
電子工藝電源臺 |
1515*230*230 mm |
1 |
臺 |
鐵質 |
|
3 |
雙蹤示波器 |
優利德數字雙蹤示波器 帶寬:100MHz，7寸彩色TFT(8000*480)LCD |
1 |
臺 |
|
|
4 |
數字毫伏表 |
1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。 2)TFT液晶屏顯示四位測量值。 3)測量精度：±0.5%+5。 4)頻率范圍：10Hz～600KHz。 5)輸入阻抗：1MΩ，輸入電容≤30pF。 6)抽樣率：5次/秒 7)工作溫度范圍：-20℃～+50℃。 8)上位機具有實時監視及關斷功能。 9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。 |
1 |
臺 |
|
|
5 |
函數發生器 |
頻率范圍：0.7HZ~1MHZ波形：正弦波、三角波、方波 |
1 |
臺 |
|
|
6 |
單元電子電路模塊 |
EDM系列 |
1 |
套 |
|
|
7 |
實驗連接線 |
|
1 |
套 |
|
|
8 |
電腦小推車 |
尺寸：580*450*960mm。 電腦推車框架采用標準全陽極氧化工業鋁型材組合而成，安裝孔位裝有鋁合金專用塑料保護蓋，美觀大方，防止人體撞傷。桌面采用表面平整、有較高抗彎強度和沖擊強度的密度纖維板制作而成，桌面下方裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊，不用時鍵盤托板可以折疊收回，方便放置。配有主機電腦主機放置托架，方便電腦主機放置對電腦主機有效保護。電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有鏤空灰黑色鐵質擋板不會(huì )因為不小心造成顯示器摔落，可對顯示器有效保護。 |
1 |
臺 |
|
|
9 |
航空插連接線 |
P20J3Q對P20K3Q |
1 |
條 |
4米 |
|
10 |
T5一體化電子支架 |
30W日光燈 |
1 |
套 |
|
|
11 |
電子電路仿真軟件 |
具有軟件著作權證書 |
1 |
套 |
|
|
12 |
電腦 |
|
1 |
臺 |
學校自備或選購 |
三、 配套工具
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
|
1. |
烙鐵（帶架） |
35W |
1 |
套 |
|
2. |
剝線鉗 |
鴻義 |
1 |
把 |
|
3. |
斜口鉗 |
6寸 |
1 |
把 |
|
4. |
尖嘴鉗 |
6寸 |
1 |
把 |
|
5. |
十字螺絲刀 |
新發 |
1 |
把 |
|
6. |
一字螺絲刀 |
新發 |
1 |
把 |
|
7. |
一字螺絲刀（�。� |
得力 |
1 |
把 |
|
8. |
十字螺絲刀（�。� |
得力 |
1 |
把 |
|
9. |
美工刀 |
|
1 |
把 |
四、 單元電子電路模塊
|
序號 |
模塊名稱 |
數量 |
單位 |
|
1 |
EDM001-MCS51主機 |
1 |
個 |
|
2 |
EDM002-AVR主機 |
1 |
個 |
|
3 |
EDM101-聲光控制 |
1 |
個 |
|
4 |
EDM102-溫度傳感器LM35 |
1 |
個 |
|
5 |
EDM103-溫度傳感器18B20 |
1 |
個 |
|
6 |
EDM104-稱重傳感器 |
1 |
個 |
|
7 |
EDM105-空氣質量傳感器 |
1 |
個 |
|
8 |
EDM106-煙霧傳感器 |
1 |
個 |
|
9 |
EDM107-熱釋電紅外傳感器 |
1 |
個 |
|
10 |
EDM108-酒精傳感器 |
1 |
個 |
|
11 |
EDM109-PT100傳感器 |
1 |
個 |
|
12 |
EDM110-紅外測溫 |
1 |
個 |
|
13 |
EDM111-超聲波發射接收 |
1 |
個 |
|
14 |
EDM112-紅外反射 |
1 |
個 |
|
15 |
EDM201-觸摸按鍵 |
1 |
個 |
|
16 |
EDM202-音頻功放 |
1 |
個 |
|
17 |
EDM203-ICL7135 |
1 |
個 |
|
18 |
EDM204-反相器 |
2 |
個 |
|
19 |
EDM301-倒車音樂(lè ) |
1 |
個 |
|
20 |
EDM302-四種音樂(lè ) |
1 |
個 |
|
21 |
EDM303-三位計數器 |
2 |
個 |
|
22 |
EDM304-FM接收 |
2 |
個 |
|
23 |
EDM305-單穩態電路 |
2 |
個 |
|
24 |
EDM306-雙穩態電路 |
2 |
個 |
|
25 |
EDM307-脈沖及信號產生 |
1 |
個 |
|
26 |
EDM308-無線接收 |
1 |
個 |
|
27 |
EDM309-無線發射 |
1 |
個 |
|
28 |
EDM310-多段語音錄放 |
1 |
個 |
|
29 |
EDM311-紅外發射 |
1 |
個 |
|
30 |
EDM312-紅外接收 |
1 |
個 |
|
31 |
EDM313-AK040語音 |
1 |
個 |
|
32 |
EDM401-直流電機驅動 |
1 |
個 |
|
33 |
EDM402-直流繼電器 |
1 |
個 |
|
34 |
EDM403-8位獨立按鍵 |
1 |
個 |
|
35 |
EDM404-NPN三極管驅動 |
2 |
個 |
|
36 |
EDM405-PNP三極管驅動 |
2 |
個 |
|
37 |
EDM406-4x4鍵盤 |
1 |
個 |
|
38 |
EDM501-直流風機 |
1 |
個 |
|
39 |
EDM502-直流電機 |
1 |
個 |
|
40 |
EDM503-揚聲器 |
2 |
個 |
|
41 |
EDM504-蜂鳴器 |
1 |
個 |
|
42 |
EDM505-步進電機 |
1 |
個 |
|
43 |
EDM506-加熱模塊 |
1 |
個 |
|
44 |
EDM507-半導體制冷片 |
1 |
個 |
|
45 |
EDM601-64*32點陣 |
1 |
個 |
|
46 |
EDM602-交通燈顯示 |
1 |
個 |
|
47 |
EDM603-十進制計數器 |
2 |
個 |
|
48 |
EDM604-燈泡 |
2 |
個 |
|
49 |
EDM605-四位數碼管顯示 |
2 |
個 |
|
50 |
EDM606-12864點陣液晶 |
1 |
個 |
|
51 |
EDM607-綜合顯示 |
1 |
個 |
|
52 |
大小頭轉接線紅色 |
5 |
條 |
|
53 |
大小頭轉接線黑色 |
5 |
條 |
|
54 |
8針排線(彩色) |
10 |
條 |
|
55 |
雙頭3針排線37CM |
2 |
個 |
|
56 |
集成18B20 |
2 |
個 |
|
57 |
集成LM35 |
2 |
個 |
|
58 |
砝碼20g |
5 |
個 |
|
59 |
RS232串口線(直通) |
1 |
個 |
|
60 |
九孔板 |
1 |
個 |
|
61 |
電源適配器12V/5A(DC-00819) |
1 |
個 |
|
62 |
軟件 |
1 |
個 |
|
63 |
PT100 |
1 |
個 |
|
64 |
培訓資料 |
1 |
套 |
附件一 ：電子仿真軟件介紹：
1.電子技術仿真教學軟件（具有軟件著作權，網絡(luò )版）
一、軟件特點：
依據教育部電子技術、應用電子技術課程教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，采用3D仿真技術而研制的大型仿真實訓軟件。包括延時電路等25個實訓項目，基本涵蓋了模擬電子技術、數字電子技術的主要實訓項目。每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。軟件以技能為核心，項目為引領，任務為驅動，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性?xún)r(jià)比高。為電子技術實踐教學與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富的教學資源，是電子技術仿真實訓室應配備的主體軟件。
二、技術參數：
包含五大實訓模塊：基礎實訓、初級實訓、中級實訓、高級實訓、綜合實訓。
基礎實訓
1.延時電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
2.穩壓電源
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
3.整流濾波電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
4.單管放大
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
5.可控硅調光
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測
初級實訓
6.二極管整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
7、串聯穩壓電源
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、數據測試、故障檢測
8、延時開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、數據測試、故障檢測
中級實訓
9、電流負反饋電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
10、電壓負反饋電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
11、單項可控硅整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
12、差分放大可調穩壓電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、波形測量、輸出測量
13、運算放大電路
實訓內容：實訓目的、實訓器件、電路A/B、工作原理、運行A/B
14、與非門電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
高級實訓
15、運算放大器的應用
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、電路檢查、通電運行
16、異步計數器的級聯
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、電路檢查、通電運行、故障檢測
17、定時交流開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障排除
18、脈沖式充電電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
19、計數調光開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
20、多地單鍵控制
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
21、同步計數器
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
綜合實訓
22、整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、電路檢查、通電測試、故障測試
23、溫度傳感器
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路檢查、電橋測量、通電運行、故障排除
24、光敏傳感器檢測
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路測試
25、信號比較輸出報警檢測
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路檢查、通電運行
★三、實訓內容說明：
實訓目的：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等。
實訓器件：展示實訓過程所需要的相關仿真實訓器件，圖文并茂讓學生增強對器件的記憶。
實訓電路：電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現。
電路原理：FLASH動畫與配音結合，描述電路組成。原理動畫包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的。
波形測量：閉合開關按鈕，可以直觀地觀察到變壓器輸出的波形。
輸出測量：通過仿真使用萬用表，測量輸出電壓。通過調節電阻阻值來觀察電流表、輸出電壓。
性能檢測：通過仿真使用萬用表，兩表筆接電阻兩引腳，觀察萬用表數值。
器件布局：將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局。
電路檢查：使用萬用表，檢測電路是否短路。通過調整萬用表，測穩壓電源輸出。該模塊設置原理圖，協助操作者了解相應原理。
通電測試：使用仿真數字萬用表，通過調整萬用表，測電壓輸出值。
電橋測量：使用仿真數字萬用表，通過調整萬用表和仿真器件觀察通電后加熱電器萬用表對應數據。該模塊設置原理圖，協助操作者了解相應原理。
通電運行：通電后，按下有關按鈕，可以直觀地觀察到系統的運行情況，同時配合以系統運行的聲音效果。
電路A/B:電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現。
運行A/B:通電后，按下有關按鈕，可以直觀地觀察到系統的運行情況和儀器儀表的數據反饋。
數據測試:通過仿真使用數字萬用表，測量輸出電壓。通過調節電阻阻值來觀察輸出電壓。該模塊設置原理圖，協助操作者了解相應原理。
故障檢測：設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因。該模塊設置原理圖，協助操作者了解相應原理。
故障排除：設定故障現象，分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。該模塊設置原理圖，協助操作者了解相應原理。
2.電子技能虛擬實訓室軟件介紹（具有軟件著作權，網絡(luò )版）
一、產品概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、虛擬實訓模塊介紹
1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示�？伎寄銓�(shí)訓項目，要求趣味性答題，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當的媒體手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
