2021年4月30日

10KV/400V高低壓配電操作實訓室設備

10KV/400V高低壓配電操作實訓室設備

　

1、高壓配電操作實訓室設備

1.1、 產品概述：

10kv高壓設備由高壓出線柜、計量柜、電機柜共3臺高壓柜組成；

高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。

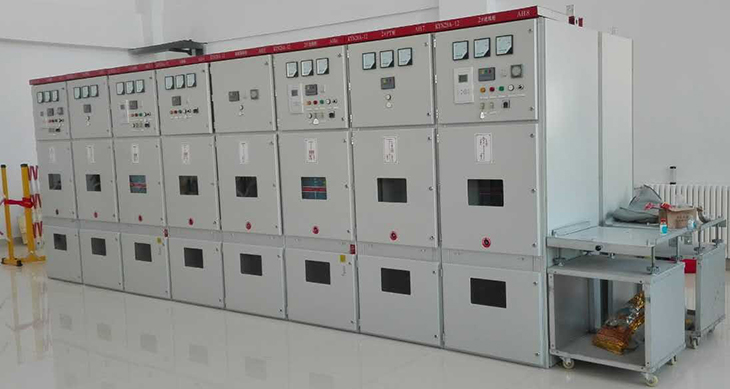

變電所實訓裝置高壓柜 參考圖片（以實際為準）

1.2、 技術參數：

外形尺寸：800×1500×2200m

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

1.3、產品基本配置：

序號	設備名稱	設備規格	單位	數量	備注
1	10KV高壓出線實訓柜	800×1500×2300mm	套	1	KYN28-12
2	10KV高壓計量實訓柜	800×1500×2300mm	套	1	KYN28-12
3	10KV高壓電機實訓柜	800×1500×2300mm	套	1	KYN28-12
4	供配電監控后臺	定制	套	1
5	實訓故障PLC后臺自主設定系統		套	1
6	綜保裝置		臺	3
7	實訓指導書	定制	套	1

1.4、 實訓項目：

1、高壓器件的認知實訓

2、高壓一次回路圖的測制實訓

3、高壓二次回路圖的測制實訓

4、高壓配電電纜連接實訓

5、真空斷路器的檢查與試驗實訓

6、微機線路保護裝置實訓

1）保護和自動功能：

（1）三段式復合電壓方向過流保護；

（2）反時限復壓過流保護；

（3）三段式零序方向過流保護；

（4）反時限零序過流保護；

（5）合閘加速保護；

（6）低頻減載功能；

（7）三相重合閘（無壓或不檢）；

（8）過負荷告警；

（9）3U0 越限告警；

（10）TV 斷線判別；

（11）獨立操作回路。

2）測控功能：

（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；

（2）正常斷路器遙控分合、小電流接地探測遙控分閘；

（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；

1.5、詳細配置：

1.5.1、10KV高壓出線實訓柜

  1.5.1.1設備概述：

主要由高壓真空斷路器、微機保護測控裝置、電流互感器、開關狀態指示儀、高壓避雷器、控制按鈕、指示燈等部分組成，主要用于線路中總進源的控制及監測。

1.5.1.2技術參數：

1、工作電源：三相四線  10KV±5%  50Hz

2、安全保護：電流保護，電壓保護，過載保護。

3、外形尺寸：800×1500×2300mm

4、額定電流：630A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.5.1.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

序號	設備編號	設備元件名稱	規格型號	單位	數量
1	10KV高壓出線柜KYN28A-12	真空斷路器	VS1-12/630 25KA 手車式	只	1
		帶電顯示器	DXN	只	1
		電流互感器	LZZJ-10 30/5 0.5/10P10	只	2
		微機綜保	TL	只	1
		熔斷器	XRNP-10-1	只	3
		避雷器	HY5WZ-17/45	只	3
		小型斷路器	DZ47-60/2P C4A	只	3
		按鈕	LA38-22	只	2
		蜂鳴器	HRB-P80	只	1
		加熱器	100W	只	1
		溫濕度控制器	TR20-2H1	只	1
		照明燈	25W,AC220V	只	1
		絕緣支柱	10KV	只	3
		觸頭盒	JYH1-10/150	只	6
		靜觸頭	￠49*82	只	6
		穿墻套管	JCD6-10	只	3
		小母線座	JH-15	只	1
		接線端子		只	50
		輔材	含導線，線鼻子，螺絲等	臺	1
		鋁排及熱縮套管	50*5	套	1
		殼體	KYN28A-12	臺	1

1.5.2、10KV高壓計量實訓柜

1.5.2.1設備概述：

主要由電流互感器、電壓互感器、計量手車、多功能表、高壓熔斷器、開關狀態指示儀等部分組成。 主要用于計量線路中的電流、電壓、有功功率和無功功率。

1.5.2.2技術參數：

1、工作電源：三相四線  10KV±5%  50Hz

2、安全保護：計量隔離。

3、外形尺寸：800×1500×2300mm

4、額定電流：630A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.5.2.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

　

序號	設備編號	設備元件名稱	規格型號	單位	數量
2	10KV計量柜KYN28A-12	隔離手車	10KV 630A	臺	1
		10KV電流互感器		只	2
		多功能電能表		只	1
		避雷器	HY5W2-17/45	只	3
		帶電顯示器	DXNA1-12	只	1
		輔材	含導線，線鼻子，螺絲等	批	1
		鋁排	3(5*50)	臺	1
		殼體	KYN28A-12	臺	1

1.5.3、10KV高壓電機實訓柜



1.5.3.1設備概述：

主要由高壓真空斷路器、微機保護測控裝置、電流互感器、開關狀態指示儀、高壓避雷器、控制按鈕、指示燈等部分組成。主要用于對出線線路中負載的保護及控制監測。

1.5.3.2技術參數：

1、工作電源：三相四線  10KV±5%  50Hz

2、安全保護：電流保護，電壓保護，過載保護，非電量保護。

3、外形尺寸：800×1500×2300mm

4、額定電流：630A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.5.3.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

序號	設備編號	設備元件名稱	規格型號	單位	數量
4	10KV高壓電機柜KYN28A-12	真空斷路器	VS1-12/630 25KA 手車式	只	1
		電流互感器	LZZJ-10 30/5 0.5/10P10	只	3
		帶電顯示器	DXN	套	1
		微機綜保	TL	只	1
		電流表	42L6-A 200/5	個	3
		避雷器	YH5WZ-17/45	只	3
		小型斷路器	DZ47-60/2P C6A	只	4
		小型斷路器	DZ47-60/3P C6A	只	2
		觸頭盒	JYH1-10/150	只	6
		靜觸頭	￠49*82	只	6
		絕緣子		只	6
		小母線座	JH-15	只	1
		溫濕度控制器	TR20-2H1	只	1
		轉換開關	LW2-16D/9.6780.4	只	1
		指示燈	AD11-220V	只	5
		按鈕	LA38-12	只	2
		旋鈕	LA38-20×2	只	1
		照明燈	25W,AC220V	只	1
		接地刀		只	1
		接線端子		節	100
		輔材	含導線，線鼻子，螺絲等	批	1
		鋁排及熱縮套管	50*5	套	1
		殼體	KYN28A-12	臺	1

2.2、低壓配電操作實訓室設備

2.2.1產品概述：

該實訓裝置主要由計量柜、進線柜、補償柜、出線柜及聯絡(luò )柜五部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表、總線型多功能表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

2.2.2技術參數：

工作電源：三相五線  380V±5%  50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：600×800×2200mm

額定電流：100A

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

2.2.3產品結構：

所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。

2.2.4基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量	備注
1	計量控制實訓柜		600×800×2200mm	臺	1
2	進線控制實訓柜		600×800×2200mm	臺	2
3	電容補償實訓柜		600×800×2200mm	臺	1
4	出線控制實訓柜		600×800×2200mm	臺	1
5	聯絡(luò )柜		600×800×2200mm	臺	1
6	三相異步電機	1.1KW  380V		臺	1
7	實訓指導書			份	1
8	工程材料		國標	套	1

低壓配電柜產品基本配置詳細說明

N0	配置名稱	型號規格	備注
1	計量控制實訓柜	配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2	進線控制實訓柜	配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3	電容補償實訓柜	配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4	出線控制實訓柜	配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5	聯絡(luò )柜	配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。
6	安裝調試

2.2.5實驗內容：

1、低壓一次回路圖的測繪實訓

2、低壓二次回路圖的測繪實訓

3、計量柜的接線實訓

4、進線柜的接線實訓

5、電容補償柜的接線實訓

6、出線柜的接線實訓

7、聯絡(luò )柜的接線實訓

8、低壓柜倒閘操作

2.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡(luò )柜五個柜體組成。

2.2.6.1教學低壓計量控制實訓柜

1)、設備概述：

主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。

2）、技術參數：

工作電源：三相五線  380V±5%  50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：660×800×2200mm

額定電流：250A

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		660×800×2200	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

2.2.6.2教學低壓進線控制實訓柜

1）、設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂�。

2）、技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置:(每臺本配置)



NO	配置名稱	型號	規格	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器			套	4
7	控制箱	DK-10		個	1
8	分閘、合閘控制按鈕			套	4



2.2.6.3教學電容補償實訓柜

1）、設備概述：

主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

2）、技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：125A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)



NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	電流互感器	LM2J1-0.5		套	3
3	交流接觸器	CJ20-40		套	6
4	熱過載繼電器	JR36-63		套	6
5	有填料管式熔斷器插座	RT14-32		套	6
6	正泰萬能轉換開關	LW-16		套	2
7	無功率自動補償控制器	JKG2B-6		個	1
8	三相四線指針式電流表	正泰		套	3
9	三相四線指針式功率因數表	正泰		個	1
10	回路控制指示燈			套	12
11	電源線			m	適量



2.2.6.4教學出線控制實訓柜

1）、設備概述：

主要由隔離開關、低壓斷路器、鋁排等部分組成�？筛鶕�負載的大小選擇相應規格的漏電斷路器控制輸出。

2）、技術參數：

1、工作電源：三相五線   380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：860×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)



NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	4
6	電流互感器	LMZ3-0.66		套	4
7	電源線			m	適量

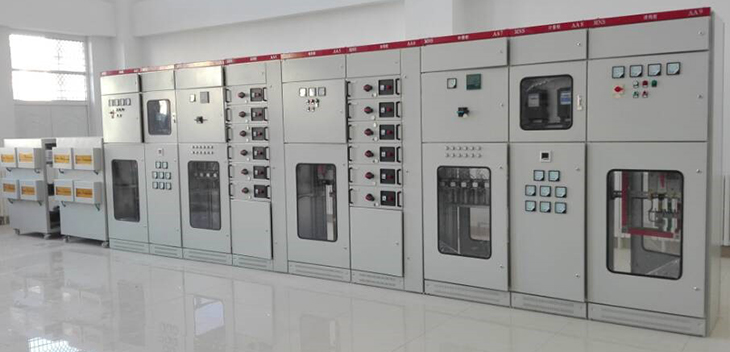

變電所實訓裝置低壓柜

參考圖片（以實際為準）



3、變電站監控軟件（監控后臺及故障設定系統）

1、概述

電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞�，對象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。

2、監控系統的主要功能模塊

l  數據采集處理SCADA 模塊

l  事件顯示/打印/報警模塊

l  圖形畫面歷史報表顯示打印模塊

l  圖形編輯器模塊

l  數據庫定義模塊

l  報表編輯器模塊

l  規約管理器模塊

l  歷史存檔模塊

3、監控系統的特點

1） 嵌入式實時庫與商用庫MS SQL Server 的無縫連接方式，以實時庫為核心，實時數據的讀寫完全從內存獲得，系統實時數據庫是層次半關系型結構，滿足計算機監控系統對實時性的要求，數據及進程可動態遷移，保證系統負載的動態平衡，提高了系統的可靠性，優化了系統性能。

2） 采用獨特的網絡(luò )事件驅動技術，在多種協議之上建立有用于網絡(luò )消息傳送的SoftBus信道，系統中各網絡(luò )結點均可通過它傳送和接收消息，從而擴充了Windows 事件驅動的技術，使系統在網絡(luò )分布的形式下更好的遵守面向對象的設計思想，結構更加清晰。

3） 系統可根據不同的行政管理劃分、地理位置信息、傳輸量及實時性要求，提供多種手段和方法構筑一個完善的分布式應用拓撲網絡(luò )體系。

4） 采用組件對象模型的系統架構，其規范為IEC 61970 IEC 61968，其中IEC 61970為SCADA/EMS 組件架構標準基礎是美國電科院的CCAPI IEC 61968 ，為 DMS/LMS 配網電能計量負荷管理的組件架構標準，它們均是CORBA 在電力系統自動化領域的實現。上述優點是提供統一的應用接入標準，提供統一信息交換通道，即過去的SOFTBUS 技術，提供統一命令操作接口，優化分布式系統的效率。

5） 在與廠站或遠方其他客戶服務族互聯時，支持多種標準網絡(luò )通信協議，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墻Firewall 機制有效隔離廣播風暴。

6） 軟件開發是利用建立在ActiveX 基礎上的32 位的軟件編譯平臺，采用面向對象的設計思想，軟件功能模塊可重新組態，保證了系統的可擴展性及可維護性。

7） 具有多種類型的規約庫，包括部頒POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)規約等，可按透明半透明不透明方式進行規約轉換或轉發。

8） 系統具有遠程維護系統調試軟件更新故障排除等功能。

9）  基于SVG 圖形標準的統一界面，SVG 圖形標準被AUTOCAD IE 等支持各種ActiveX控件，能夠將它嵌入到其它的應用中，可以通過Web 向Internet 發布界面，與應用系統無關，僅僅是工程畫面操作界面的制作便于統一管理。

10）在采用雙網結構時不單純完成雙機熱備用的目的還增加了平衡網絡(luò )負載的功能，在進行擾動數據傳輸時此功能能更好地保證系統的實時性。

11）提供一種功能強大直觀的高級計算處理語言，它所計算處理的對象直接選自實時數據庫，計算結果可帶時標存入數據庫，使用戶能方便靈活地增加新功能，高級計算處理環境提供的語言主要包括加、減、乘、除、冪運算、三角函數、LOG 函數、邏輯運算、位操作、系統時鐘條件判斷、循環語句、自定義過程調用、返回語句、函數調用、數據庫操作、用戶定義變量等。

12）數據庫能在線生成、修改和擴充，所有數據按名稱訪問，數據讀寫與數據處理對象綁定，與數據駐存地無關。

13）監控系統包含了變電站的一些高級應用軟件模塊：電壓無功控制VQC 應用模塊、故障錄波顯示分析應用模塊、小電流接地選線應用模塊、五防系統應用模塊等各個應用模塊。既可與監控系統一體化運行，也可自成系統單獨運行。

14）具有網絡(luò )拓撲分析和動態著色功能，動態著色是根據電網拓撲監視出的設備狀態信息，以不同的顏色直觀地顯示出電力系統各個設備的電氣狀態。

4、主要功能

4.1、數據采集及處理功能

按電氣間隔分布配置或集中配置綜合測控終端完成開關量模擬量脈沖量等信息的采集及處理，并將處理后的信息上傳。

4.2、控制操作功能

控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制操作可由站級工作站實現，也可在各間隔層測控終端通過手動操作完成。

4.3、防誤操作閉鎖控制功能 防誤操作閉鎖控制功能防誤操作閉鎖控制功能 防誤操作閉鎖控制功能可以設計操作閉鎖邏輯，達到防誤操作。

4.4、報警及事件記錄功能

將遙測越限、正常遙信變位、事故變位、SOE 、保護信息、遙控記錄、操作記錄等信息集中統一管理分類記錄并處理。

4 .5、歷史記錄功能

負責定期地將處理后的數據保留入歷史庫以供趨勢分析統計計算之用。

4.6、顯示打印功能

支持多窗口分層顯示各種接線圖、地理圖、系統圖、曲線潮流圖、事件列表、保護信息報表、三維棒圖等，可人工自動或定時打印各種報表曲線事件等。

4.7、 操作票系統功能

能生成預演執行管理及打印操作票

4.8、保護設備管理功能

保護設備庫管理、定值召喚及設置保護信息的處理等。

4.9、故障錄波分析功能

對系統采集的擾動數據處理保存并進行波形顯示故障分析打印等

4.10、 電壓無功控制功能

按十五區圖以手動或自動方式進行電壓無功控制VQC

4.11 、小電流接地選線功能

發生小電流單相接地時系統自動報警并顯示出接地的線路及相別

4.12、系統自診斷與自恢復功能

系統會(huì )不斷的進行自我診斷，如發生錯誤，會(huì )自行修復

4.13、遠動功能

可以實現數據的上傳及遠方控制

4.14 、遠程監視和維護功能

利用Modem 實現遠程監視及維護

4.15、 OPC服務器功能

可以作為OPC服務器使用，實現數據的無界限共享

 5、主要技術指標

5.1、系統最大容量

l  遙測量2048 個

l  遙信量4096 個

l  遙控量256 個

l  遙調量128 個

l  電度量128 個

5.2、測控精度

5.2.1、模擬量測量準確度

l  交流電流電壓量 0.2%

l  直流電流電壓量 0.2%

l  功率電度量 0.5%

l  頻率 0.02Hz

5.2.2 脈沖輸入量

l  允許脈沖寬度 10ms

l  允許脈沖電平 30V

5.2.3 事故順序記錄

l  記錄分辨率 2ms

5.2.4 遙控動作成功率

l  遙控動作成功率 100%

5.3有實時數據的畫面整幅調出響應時間

l  畫面調入 2s

l  數據刷新 1s(可設定)

5.4數據處理速度

l  從數據采集到主站顯示 3s

l  遙調命令傳輸時間 2s(可設定)

l  遙控命令選擇執行或撤銷傳輸時間1s(可設定)

5.5數據通信

5.5.1 站內通信

l    以太網結構網絡(luò )、ModBus-RTU

5.5.2遠方轉發

l    主備信道自動切換

l    速率300～64000 bps

5.6 歷史數據存檔

l    測量數據存檔最小時間間隔為1Min 生存周期為2年

l    保護信息事件記錄越限記錄等生存周期為1年

5.7 系統可用率

l    系統可用率 99.98%

5.8 平均無故障時間

l    平均無故障時間(MTBF) 50000h

5.9 使用環境

l    環境溫度 間隔層設備-20℃～+60℃

l    相對濕度 32%

6、實訓考核PLC故障設定系統：

實訓考核故障設定系統通過電力系統規約集成PLC于電力監控后臺軟件中，實訓指導人員可通過中央電力監控系統（即中央控制臺）自主、隨意設定高、低壓柜的二次回路故障點，可多達幾十種故障節點，便于提高學生排查故障及對系統控制原理的理解和認知。

實訓考核故障設定系統是教儀與工業設備的完美結合，方便教師隨意、自主設定故障節點（且教師可通過故障設定列表清楚故障點設定的位置），由學生查出故障原因及故障線路；實訓結束后教師可通過系統后臺復位故障節點，方便下一批學生實訓，也解決了以前工業設備實訓過后無法恢復使用的缺點；從而減輕教師維護工業實訓設備的工作量和增加工業設備的教學頻率。

　

電子線路綜合實驗實訓裝置

電機及電氣技術實驗室

流動實訓車技術方案,流動實訓車各專業設備

數電實驗室設備、模電實驗室設備、電工電路實驗室設備

網孔型電工技能及工藝實訓考核裝置（單面、雙組）

網孔式電工技能及工藝實訓考核裝置

電工電子技能及創(chuàng )新設計綜合實訓考核裝置

模電/數字混合電路調試系統

電工技術基礎實訓室、電工基本技能實訓室

電機電拖及控制實訓室、現代電氣控制應用實訓室

供配電技術實訓裝備

高壓電工特種作業安全技術實際操作建設方案

低壓電工特種作業安全技術實際操作建設方案

低壓電工智能考核裝置,特種作業電工實訓動力考核專用設備

低壓電工實操考試照明考核柜

電工電子與PLC一體化工作室

電工原理實驗室簡介、電工與電路原理實驗室

電工電子電氣實驗室

電子工藝焊接裝配實訓室

電子學技術綜合實驗裝置

工業自動化實訓室建設方案

機床電氣與PLC控制教學實驗裝置

煤業機電技能工作室創(chuàng )建方案

液壓與氣壓傳動原理及應用

網孔板電氣裝配實驗室設備

電氣裝配實訓裝置（網孔板、雙組型）

網孔型電工技能及工藝實訓考核裝置（單面、雙組）

多功能電工電子技術實訓考核裝置

智能制造電氣工作臺

基礎傳感器與電機應用裝置

變頻調速與運輸分流控制裝置

伺服驅動與開閉環控制裝置

機械手上下料控制裝置

倉庫管理與控制裝置

電氣實訓平臺

維修電工實訓考核裝置（單面雙工位）

維修電工實訓考核裝置（雙面雙工位）

中級電工電器實訓設備

電工技能測試臺

維修電工實訓設備

高級電工技能實訓考核裝置

電工電子技能及創(chuàng )新設計綜合實訓考核裝置

電力拖動實驗裝置

電工綜合實驗裝置

電機與變壓器綜合實訓室設備,電機維修與變壓器檢測實訓室設備

數控機床電氣維修實訓室設備，車床銑床電氣技能實訓室設備

電氣自動化技術專業設備

《電力系統微機保護》微機保護實驗室

電力系統繼電保護實驗室、繼電保護實驗室、電力系統繼電保護及自動裝置

透明液壓傳動與PLC實訓裝置

維修電工基本技能，室內線路的安裝，電動機的維護與檢修技能，變壓器的維護及檢修技能。電子電路的安裝 、調試與維修

現代物流倉儲自動化實驗系統

電氣線路安裝實訓裝置

風光互補發電實訓裝置

電力電子技術應用實訓裝置

電工電子綜合應用創(chuàng )新實訓裝置

電氣自動化設備安裝與維修、實現理論教學與實踐教學

電氣安裝與維修實訓室，電氣維修實訓室

自動生產線裝調與設計實訓裝置

電氣智能技術應用教學系統實驗臺

電工電子·電拖·PLC技術綜合實訓考核裝置

風機盤管接線安裝實訓裝置

電動閥門控制安裝實訓裝置

除濕機電氣控制系統實訓臺

全工況多功能型除濕系統實訓裝置

電氣控制技術實訓室《工業自動化控制》

電氣安裝與維修實訓裝置

電機傳動與控制實驗裝置

自動化實訓裝置

電氣安裝與維修實訓考核裝置

電氣控制系統安裝與調試實訓設備

建筑電氣工程師考核系統

電氣安裝與維修實訓室、電氣安裝綜合實訓室

通用電工電子電拖實驗裝置

直流伺服電機運動控制實驗裝置

電機拖動及電氣控制技術實訓裝置

電機拖動及運動控制綜合實驗臺

機電綜實訓考核平臺

電力拖動實驗裝置

機電綜合實訓系統（S7-1200）

電機性能測試柜

機電控制綜合實訓平臺

電機控制實訓臺

電機控制接線實驗臺

電機運動控制實訓裝置

電工電機拖動實訓裝置

電機裝配與運行檢測實訓裝置

電機電控配線安裝實訓裝置

電機·變壓器維修及檢測實訓裝置

電機故障檢測實訓考核裝置

變頻器工作原理實訓裝置

維修電工技能實訓考核裝置（電氣控制·PLC·變頻器)

高級電工技能實訓考核裝置

高級維修電工變頻調速PLC可編程控制實訓裝置

電子裝配生產流水線裝置,電子工藝焊接裝配生產線

現代電工技術實訓考核裝置（柜式、雙面型)

模擬電路、數字電路實驗平臺

模擬電子電路實驗裝置

數字電路實驗裝置

電子工藝焊接裝配生產線

電工電子創(chuàng )新綜合實訓裝置

電子及檢測實訓平臺

電子創(chuàng )新實驗臺

電子產品設計與裝調實訓考核裝置

電工技能一體化工作室規劃與建設

網絡(luò )型高性能電工電子技術實訓與考核裝置

電子（模電數電）技術綜合應用創(chuàng )新實訓考核裝置

初中高級電工實訓設備

電工電子綜合實驗裝置

電子技術綜合實訓考核平臺

電工實訓考核裝置

電工技能實訓裝置

電工技能實訓臺

電氣系統安裝與調試實訓裝置

電力系統實驗室、發電廠與電力系統實訓室

電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備

現代電氣控制系統安裝與調試實訓考核裝置

網孔型電氣控制實訓裝置

維修電工、高級電工培訓、中級電工、初級電工、機電技術應用

電子產品裝調與智能檢測實訓考核裝置

電力電子技術應用創(chuàng )新設計綜合實訓裝置

電力自動化及繼電保護實驗裝置、在繼電保護教學實驗的重要作用

電氣工程實驗室設備、供配電技術實驗室設備、電氣工程綜合自動化實驗室

電機與拖動實驗室、電力電子技術實驗室、自動控制原理實驗室、信號與系統實驗室、電氣工程創(chuàng )新實驗室

電工電子自動化綜合實驗實訓裝置

電子電工、電工設備電子儀器就找上海碩博

電工技能鑒定實訓裝置

低壓電氣裝配工技能實訓考核裝置

電工電拖綜合實訓裝置

電工技術實訓考核裝置

電工實訓考核裝置

光伏實訓模擬裝置、光伏智能發電訓練臺、風力發電實驗臺、太陽能熱水系統、風光互補實驗臺

軌道電氣控制實訓裝置、軌道電氣拖動實訓裝置

軌道交通電力系統綜合自動化技能實訓考核平臺

軌道交通電力系統監控實訓室設備建設方案

電力系統綜合自動化技能實訓考核平臺

電力系統微機保護綜合實訓裝置

電力系統自動化實訓平臺

電氣設備及二次部分實訓考核裝置

電機及電氣技術實驗裝置

電機電力電子及電氣控制技術實驗裝置

電路分析與電力電子技術實驗裝置

大功率直流調速系統實訓考核裝置

電機裝配與運行檢測實訓考核設備

電機電力拖動及電氣控制實訓裝置

電機拖動及自動控制系統實驗臺

電機及電氣控制實驗裝置

電子創(chuàng )新綜合實訓平臺

電工電拖綜合實訓平臺

電機控制實驗臺、電機PLC控制實驗裝置

搖臂鉆集合實驗臺,機床電氣控制技能實訓考核裝置

樓宇消防自動化系統綜合實訓室，消防實訓室參考方案

加工制造類實訓室、機電類實訓室設備、機械基礎實訓室、裝配工藝實訓臺

直流設備檢修工技能實訓考核裝置

電機變壓器維修檢測實訓室方案

電子電工實訓室_電子技術實訓裝置_創(chuàng )新人才實訓

電工操作實操臺，網孔型電工技能實訓考核裝置

電氣安裝實訓裝置

電工電子綜合應用創(chuàng )新實訓裝置

電子焊接裝配實訓室設備、電子焊接裝配生產線建設方案

電工電氣實訓考核裝置

電工電子實訓臺

電機拖動與調速系統實訓裝置

電氣控制綜合實訓室

電子自動控制系統模擬裝置

電子技術綜合實驗裝置

電子工藝實訓室建設方案

網孔型高級維修電工實訓設備,網孔型中級維修電工實訓設備,網孔型初級維修電工實訓設備

高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜

光機電一體化實訓室,電氣自動化創(chuàng )新實踐室

高級維修電工實訓室,中級維修電工實訓室,初級維修電工實訓室

電力拖動實訓臺

電工基礎及基本技能實訓臺

電機拖動實訓設備

電子技術實驗實訓室設備

電工電子實訓臺

機床電氣控制與PLC實訓室建設

供電技術實訓裝置

電力拖動與控制技術實訓裝置

電力電子及電氣傳動實驗臺

電力技術控制系統實訓演示設備

高級電工實訓設備、中級電工實訓設備、初級電工實訓設備

電力自動化儀表及過程控制實訓平臺

電力系統繼電保護實驗臺

電氣控制實訓室設備

液壓傳動實訓臺，選上海碩博科教設備

五金沖壓模、拆裝模具、鋁合金拆裝實訓模具、注塑模具、沖孔模、級進模、復合模

充電樁（站）及監控實訓系統、新能源汽車充電樁

液壓同步油缸,單向閥,先導式溢流閥,通電磁換向閥

液壓元件拆裝綜合實訓裝置

傳感器實訓室，傳感器技術實訓裝置

創(chuàng )新型測控傳感器技術綜合實驗實訓裝置

電氣控制技術實驗裝置

維修電工實訓考核裝置

維修電工實驗柜

維修電工實訓裝置、維修電工技能操作臺

新能源汽車交直流充電樁綜合實訓臺

安全用電基礎知識 、安全用電實訓裝置

現代制冷與空調系統實訓考核裝置，應用型人才的理想實訓設備

新能源汽車實訓室設備建設標準，電動汽車教學設備服務產教融合協同發展

智能樓宇系統實訓裝置依據智能建筑行業的發展

電氣安裝與維修實訓考核裝置，上海碩博真的合適_應用教學_培養實用型人才

汽車與交通工程設備、電氣與電子工程設備、動力與機械工程設備、儀器儀表工程設備

電工電力電子實訓平臺

電子實驗臺、電子電工技術實驗臺、電子實訓臺，電機拖動實驗臺，電力拖動實訓臺

工廠供電綜合自動化實訓裝置

供配電實驗室設備,電氣工程綜合實訓設備

電工基本操作技術實訓室設備

機電驅動實訓設備

電子產品裝配實訓室

電氣控制技能實訓考核裝置

電氣安裝與維修實訓考核設備

通用智能型電工、電子實驗室

電子產品裝配與調試生產線

多功能物料分揀實訓系統

樓宇供配電系統實訓裝置（LON總線型）

模擬電路實驗裝置

港口電氣及自動化實訓、船舶電動控制儀表實訓、船舶工業實驗設備實訓

液壓元件拆卸與裝配試驗臺

電機與變壓器綜合實驗裝置

電力拖動.PLC技能實訓裝置，電力拖動、PLC實訓裝置

高級維修電工綜合實訓裝置(附件)為競賽考核平臺

高級電工職業技能鑒定綜合實訓考核裝置

電力繼電保護實驗裝置

電力自動化及繼電保護實驗臺

電力拖動（工廠電氣控制）實驗裝置

維修電工實訓考核裝置，上海碩博可以期待

高級電工技術實驗臺，電工電子實驗室

電器裝配實訓室裝置

電力電子與電力傳動專業課程

電力電子技術實驗室設備

電氣安裝與維修實訓考核裝置

自動化綜合實訓裝置

單片機開發應用技術實驗系統

電工實訓考核裝置簡介，電氣裝配實訓臺注意事項

光電一體化實訓考核裝置，上海碩博幫助培養更多的人才

傳感器及檢測技術實驗室是按照應用型人才培養教育

電工·電子技術創(chuàng )新設計綜合應用實訓裝置基本內容簡介

電工電子技術創(chuàng )新設計綜合應用實訓裝置

(初級)電氣動力設備安裝調試技能實訓裝置

（中級）電氣動力設備安裝調試技能實訓裝置

電氣照明設備安裝調試技能實訓裝置

高性能電工技術實驗臺

電工技術綜合實驗裝置

數字電路實驗裝置

模擬電路實驗裝置

電工技能實訓考核裝置

電工測量?jì)x表的使用

電工實訓裝置

電工實驗裝置

電工電子綜合實驗裝置

電工電子電拖實訓裝置

電工·電子技術實訓裝置

現代高級電工電拖實訓考核設備

維修電工電氣控制實訓考核裝置

儀表及照明單三相電機控制實訓考核裝置

基本電工技能實訓裝置

電工實訓室、電工實訓、電機電氣控制

電工基礎試驗臺

通用電子實驗臺

通用電工電子實驗臺

通用電工電子電力拖動實驗臺

通用電工電子電力拖動帶直流電機實驗臺

電工、電子、電力拖動（帶直流電機、三相可調）實驗裝置

SBX-18A通用電力拖動實驗室成套設備

SBX-18B通用電力拖動實驗室成套設備(帶直流電機實驗)

通用電工電子 電力拖動 直流電機實驗室設備 （四合一）

現代電氣控制系統安裝與調試實訓裝置

電工·電子·電拖創(chuàng )新實訓室設備

現代電氣控制綜合實訓裝置

電工技術實驗裝置

立式電工電子實驗裝置

智能型電工電子技術實驗裝置

SBGDG-188C智能型電工、電子、電力拖動綜合實驗裝置

SBGDG-188D智能型電工、電子、電力拖動綜合實驗裝置（帶PLC實驗）

SBGDG-188E智能型電工、電子/電拖、PLC、單片機綜合實驗裝置

SBGDG-188F智能型電工、電子、電拖、PLC、變頻調速綜合實驗裝置

電子產品裝調一體化創(chuàng )新實訓裝置

電氣裝配與工藝實訓裝置（單面雙組型）

SBDQ-890型電氣裝配實訓臺（單面雙組型）

機床PLC電氣控制實訓考核裝置

電氣裝配實訓臺

高級電工技術實驗臺

高性能電工電拖實驗裝置

高級電工電子電拖綜合實驗臺

高級電工實訓設備,中電工實訓設備,初電工實訓設備

初級電工、電拖實訓考核裝置(柜式)

中級電工、電拖實訓考核裝置(柜式)

高級電工、電拖實訓考核裝置(柜式)

高級維修電工及技能培訓考核實訓裝置、中級維修電工技能培訓考核裝置、初級維修電工及技能考核實訓裝置

維修電工電氣控制及儀表照明電路綜合實訓考核裝置

儀表及照明電路實訓考核裝置（柜式、兩面雙組型）

儀表照明實訓考核裝置

高級維修電工實訓考核裝置

維修電工電氣控制及儀表照明電路綜合實訓考核裝置

SBWX-01B維修電工技師.高級技師技能實訓考核裝置

維修電工電氣控制技能實訓考核裝置

高級電工實訓考核鑒定裝置

智能型現代電氣控制實訓考核裝置

高性能初級維修電工及技能培訓考核實訓裝置

高性能中級維修電工及技能培訓考核實訓裝置

高性能高級維修電工及技能培訓考核實訓裝置

電工電子綜合應用創(chuàng )新實訓裝置

網絡(luò )型PLC變頻調速電工實訓考核裝置、網絡(luò )型PLC高級電工綜合實訓考核裝置

SBDG-1E電工·電子·電力拖動·PLC·變頻調速綜合實驗裝置

機床電氣與PLC實驗室,可編程控制器實驗

電氣安裝與維修實訓考核裝置，碩博科教值得信賴

電工電子技術·電力拖動實訓考核裝置

電子技術實驗教學平臺

SBJSD-790D電子技術綜合實訓考核裝置

SBJSD-790E電工電子技術實訓考核裝置

電工實訓裝置

電工電子實驗裝置

電工電子電力拖動實驗裝置

電工電子電力拖動實驗裝置（帶PLC實驗）

電子產品裝調與智能檢測實訓考核裝置

SBGYD-01A電子工藝實訓考核裝置、SBGYD-01E電子工藝實訓考核裝置

SBGYD-01C電子工藝綜合實訓裝置

SBGYD-01E-Y型電子工藝實訓考核裝置

電工技能及工藝實訓考核裝置（網孔板）

《機床電氣控制與PLC實訓裝置》

電子產品焊接裝配實訓臺

維修電工實訓考核系統

電子實驗室設備

通用電工電子實驗室成套設備報價

電測儀表工培訓考核裝置

SBGYP-01A高壓配電操作實訓室設備

SBDPD-01A低壓配電操作實訓室設備

電機電力電子與交直流調速實驗臺、電機電力電子與電氣傳動技術實驗裝置

高低壓配電實驗實訓裝置

低壓供配電技術實訓設備

低壓配電成套實訓裝置

低壓配電操作實訓室設備

工廠供電技術實訓裝置

變配電室值班電工技能培訓考核系統

供配電所實訓裝置

電力系統繼電保護實驗室設備

電力系統微機線路保護實訓考核裝置

電力系統繼電保護工培訓考核平臺

SBDLB-0C型電力系統自動化實訓平臺

SBCAYD-1型農村家用供電線路裝調實訓裝置

SBDJK-04電機及自動控制實驗裝置

高級維修電工實訓設備

維修電工中級技能實訓設備

初級維修電工實訓設備

電氣安裝與維修實訓考核裝置

電氣動力設備安裝調試技能實訓裝置

電力系統綜合自動化教學實驗裝置、變電變電站綜合自動化實驗裝置、電力自動化與PLC自動裝置綜合實驗系統

維修電工與PLC實訓考核裝置（雙工位）

電氣系統安裝與調試實訓裝置

高級技師維修電工實訓裝置

維修電工技師、高級技師技能實訓考核裝置

維修電工儀表照明實訓考核裝置

維修電工電氣控制及儀表照明電路綜合實訓考核裝置

維修電工電氣控制技能實訓考核裝置

電工實訓操作實操臺

安全用電實訓考核裝置

新能源發電實訓設備

電工、模電、數電、微機接口及微機應用實驗設備（適用于高校、大專、職業學院）  更多產品＞＞

數電模電實訓設備、數電模電實驗設備

模擬 數字電子電路微機接口 微機應用綜合實驗室設備

信號與系統·控制理論·計算機控制技術實驗臺

模電、數電、通信原理教學實驗裝置綜合實驗臺

模電、數電、現代通訊原理實驗室成套設備

高級模電、數電綜合實驗臺

模電、數電、高頻電路綜合實驗臺

SB-528模電、數電、自動控制綜合實驗臺

模電、數電、單片機實驗開發系統綜合實驗臺

電工電子基礎實驗室、電工電子實驗室、電工電路實驗室、電子裝配實驗室、電子技術實驗室

SB-528電工實驗臺

模電.數電實驗臺

SB-528電工、模電、數電實驗臺（三合一）

電工、模電、數電、電氣控制實驗臺(四合一)

SB-528電工、模電、數電、電氣控制（帶直流電機）實驗臺（五合一）

電力電子電氣自動控制技術實訓裝置

電力電子技術實訓裝置

電力電子及電機拖動綜合實驗裝置

電力電子技術及電機控制實驗裝置

電力電子及電氣傳動實訓裝置

電力電子技術實驗裝置

電力自動化及繼電保護實驗裝置

現代電力電子器件實驗箱

現代電工技術實訓考核裝置

現代電力電子技術實驗設備

電工電子電氣技術實訓裝置

電機拖動及電氣控制技術實驗裝置

電機維修及檢測實訓裝置,控制微電機綜合實驗裝置,電機拖動實訓設備

電機原理及電機拖動實驗系統

電機維修及檢測實訓設備

電機及電氣技術實驗（實訓）裝置（電機綜合類）

SBDQ-01A型電機及電氣技術實驗裝置

電氣動力設備安裝調試技能實訓裝置

SBDQ-01C型電機及電氣技術實驗裝置

電氣操控技術實訓室裝備

電力電子技術及電機控制實驗裝置

電工電子綜合應用創(chuàng )新實訓裝置裝置

電機拖動與控制技術實驗室

電工電子相關實驗教學設備

電工電子實訓裝置,提高電工裝配專業技能,為就業打下基礎

電機及電氣技術實驗裝置

電力電子技術實訓裝置

電子技術綜合實訓考核裝置

電子、單片機技術綜合實訓考核裝置

電子技術綜合實訓平臺

電子應用技能實訓考核裝置

電工技術實訓裝置

電工電子技術實驗臺

電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺、電工維修實訓設備  更多產品＞＞

SB-760模電、數電實驗與技能實訓考核臺

SB-760電工、模電、數電實驗與技能實訓考核臺

通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室設備

電工、模電、數電、電力拖動（帶直流電機）實驗與技能實訓考核實驗室設備

SB-760工廠電氣控制實驗、實訓考核實驗室成套設備

電工技能實訓與考核實驗室成套設備

電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置

電工、模電、數電、電氣控制、PLC可編程控制綜合實驗裝置

電工、電子、電拖（帶直流電機）實驗與電工、電子、電拖技能實訓考核實驗室設備

電氣裝配與工藝實訓臺

網孔型電工電子技能及工藝實訓考核裝置

網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

維修電工儀表照明實訓考核裝置

初級工實訓臺、中高工實訓臺、高級工實訓臺

網孔型通用電工實訓臺

電力拖動工廠電氣控制技能及工藝實訓考核裝置、電力拖動PLC變頻調速裝置、網孔型電工電子電力拖動變頻調速PLC裝置

高性能電工電子電拖及自動化技術實訓與考核裝置、高性能電工電子電拖及自動化技術實訓與考核裝置

高性能電工技術實訓考核裝置、高性能電工·電子技術實訓考核裝置、高性能電工·電子·電力拖動技術實訓考核裝置

電子技術綜合實訓考核裝置,電工電子技術實訓考核裝置,電工電子技術·電力拖動實訓考核裝置

電力拖動·PLC技能實訓裝置、電力拖動技能實訓考核裝置

A865微機原理與單片機實驗箱

微機控制與仿真實驗實訓室

嵌入式實驗開發系統

模擬電子技術實驗箱

數字電子技術實驗箱,設計型(基礎型)

數字邏輯測試實驗系統

綜合型單片機實驗系統

DSP實驗開發系統

超強型計算機組成原理與系統結構實驗箱

高頻電路實驗箱

單片機、微機原理及接口技術二合一實驗箱

自控/計控原理實驗箱

自控原理與計算機控制實驗箱

八位、十六位計算機組成原理與系統結構實驗箱

數字邏輯實驗箱

數字模擬電路實驗箱

模數電二合一試驗箱

電工技術實驗箱

電子技術實驗箱

電路原理實驗箱、數字電路實驗箱

模擬電路技術實驗箱、數字電路技術實驗箱、電工技術實驗箱

電路分析實驗箱、電路原理實驗箱

運動控制實訓平臺、CPTH超強型計算機組成原理與系統結構實驗儀

通信原理實驗系統方案

通信與信號處理實驗箱

通信系統創(chuàng )新實驗平臺

通信技術,電氣工程實訓

信號與系統綜合實驗箱

移動通信系統、通信原理實驗平臺

程控交換綜合實驗箱

光纖通信教學實驗系統

光纖通信綜合實驗箱

高頻電子線路實驗箱

通信原理綜合實驗箱

現代通信技術實驗平臺

微波及天線綜合實驗系統

PLC可編程控制器實驗箱

單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱

交流電路實驗箱

直流電路實驗箱

單片機實驗箱

單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱

通信實驗箱、移動通信實驗箱,通信原理實驗箱、PLC可編程控制器實驗箱,通信、光纖移動實驗箱、電工技術實驗箱

智能通用電工、電子、電力拖動實驗室設備（適用高校、專科、職業學院、中專、技校、職校 ）

電力拖動實訓平臺

電機拖動及控制實訓設備

電機與拖動實驗室設備及裝置

通用智能型電子實驗與技能實訓考核臺

通用智能型電工實驗和電工技能實訓考核臺

通用智能型電工、電子實驗與技能實訓考核臺

通用智能型電工、電子、電拖實驗與技能實訓考核臺

電工、電子、電力拖動（帶直流電機）技能實訓考核臺、維修電工實設備   更多產品＞＞

電工電子技術實訓裝置

電工技能實訓考核臺

電子技能實訓考核臺

電工、電子技能實訓考核臺

電工、電子、電力拖動技能實訓考核臺

電工、電子、電力拖動（帶直流電機）技能實訓考核臺

電氣控制實訓裝置（單面雙組型）

電氣實驗實訓室,主要服務機械制造自動化、電工維修考核設備 更多產品＞＞

SB-528立式電工實驗臺

SB-528立式電工、模電、數電實驗臺

SB-528立式電工、模電、數電、電氣控制實驗臺

SB-528立式電工、模電、數電、電氣控制（帶直流電機）實驗臺

SB-528E立式電工·模電·數電·單片機綜合實驗裝置

立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置

智能型電工電子電拖PLC單片機綜合實驗裝置

高級電工模電數電電力拖動實驗設備、電工電子實驗室設備、電工電子實驗室、電力拖動實驗臺

電力拖動（工廠電氣控制）實驗裝置

高級電工實驗室成套設備（帶功率表、功率因數表）

高級模電、數電實驗室成套設備
