SBGDX-06供配電技術實訓設備
工廠供電綜合自動化實訓室設備是電氣自動化控制實訓基地之一,工廠供電實訓裝置是模擬中型工廠的供配電系統,反映典型供電系統的一次和二次部分,是集控制、保護、測量和信號為一體的綜合自動化實訓平臺。該實訓室承擔著機電一體化技術、電氣自動化技術專業《工業企業供電》課程的教學及特種電工實訓教學及社會(huì )電類相關專業的企業供電培訓等教學任務。


我廠準備建立一套員工培訓屏,實現倒閘模擬操作、繼電保護試驗、斷路器遙控操作等功能;
設置一套工廠供配電技術實訓裝置,模擬35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、馬達保護器、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護、綜合自動化等運行設備。
二次及自動化設備采用我廠目前產品,使實訓裝置的技能訓練更加與現場運行相貼近,作為員工倒閘模擬操作、繼電保護試驗、自動化系統演示試驗。

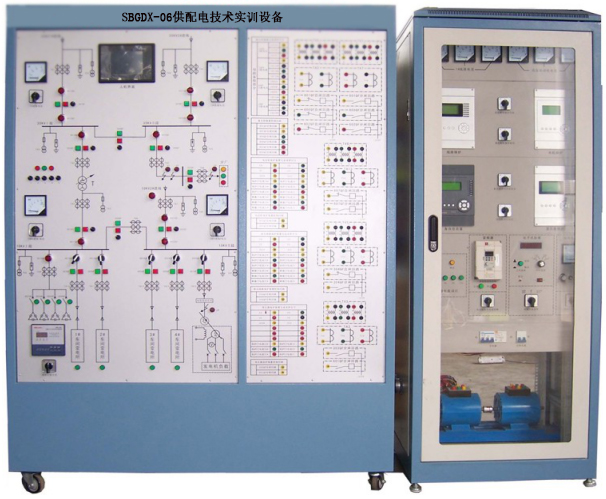

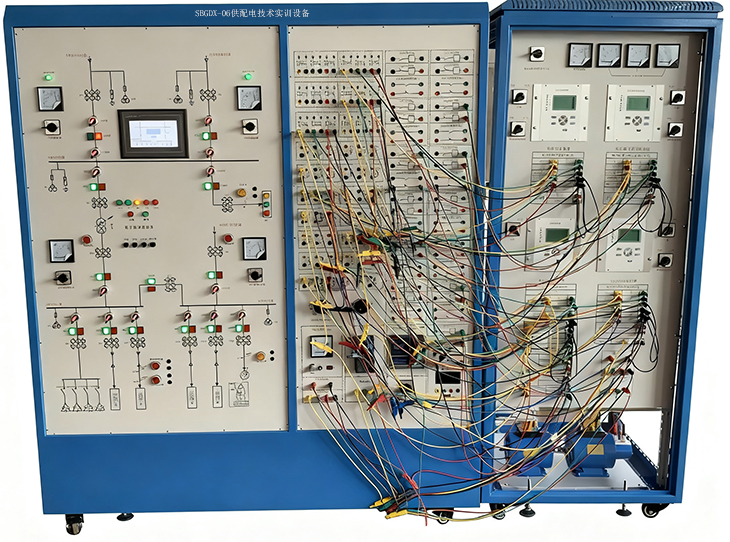

實訓裝置樣圖
3.1工廠變配電室值班技能培訓
(1)電流互感器與電壓互感器的接線方式
(2)變壓器有載調壓
(3)線路停送電操作
(4)變壓器倒閘操作
(5)母線倒閘操作
(6)斷路器遙控操作
3.2工廠高壓線路的微機繼電保護
(1)模擬系統正常、最大、最小運行方式
(2)模擬系統短路
(4)微機線路保護裝置保護試驗
3.3高壓電動機的繼電保護
(1)變頻器參數整定操作
(2)變頻器的開環調速實訓
(3)三相異步電動機的啟動方式(如何實現)
(4)微機電動機保護裝置參數整定操作
(5)高壓電動機的速斷保護
(6)高壓電動機的反時限過流保護
(7)模擬電動機出口短路
(8)微機電動機保護裝置參數整定操作
(9)高壓電動機的速斷保護
(10)高壓電動機的反時限過流保護
3.4工廠供電系統的自動裝置實訓
(1)備用電源自動投入裝置參數整定操作
(2)備用電源自動投入
(5)備投投入條件測試
主要配置清單:
序號 |
名稱 |
內容 |
數量 |
|
1 |
5.7觸摸屏 |
臺灣 |
1 |
|
2 |
PLC及擴展模塊 |
S7-200 |
1 |
|
3 |
變頻器 |
ABB ACS880 |
1 |
ACS880 |
4 |
控制屏 |
國產 |
3 |
保護屏、變頻屏 |
5 |
備自投裝置 |
CSC-246 |
1 |
利用備件(施耐德) |
6 |
后備保護裝置 |
MICOM P127 |
1 |
利用備件(施耐德) |
7 |
電動機保護測控裝置 |
CSC-237A |
1 |
利用備件(施耐德) |
8 |
電動機保護測控裝置 |
CSC-237C |
1 |
利用備件(施耐德) |
9 |
光纖差動保護裝置 |
MICOM P521 |
1 |
利用備件(施耐德) |
10 |
馬達保護器 |
LM510P |
1 |
|
11 |
馬達保護器 |
BDM100 |
1 |
|
12 |
接線端子 |
魏德米勒 |
若干 |
|
13 |
接觸器 |
施耐德 |
20 |
|
14 |
各類繼電器 |
施耐德 |
若干 |
|
15 |
各類開關/按鈕 |
上海二工 |
56 |
|
16 |
異步電動機 |
1.1kW |
1臺 |
|
16 |
同步電動機 |
1.1kW |
1臺 |
|
17 |
綜合自動化系統 |
南瑞繼保 |
1套 |
含通訊管理機、交換機、原動機 |
