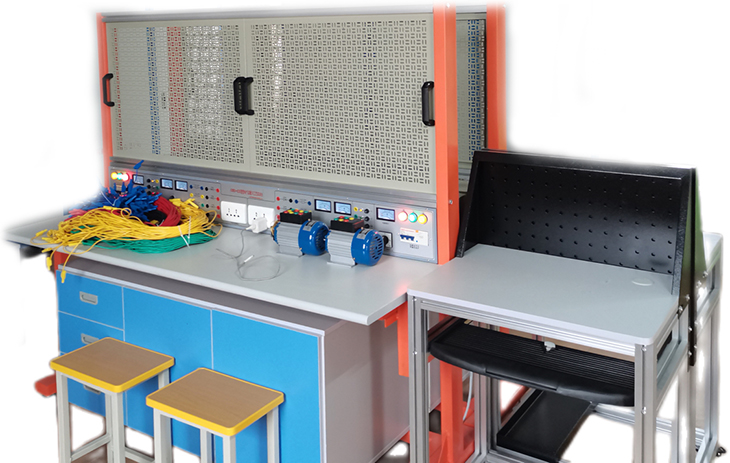

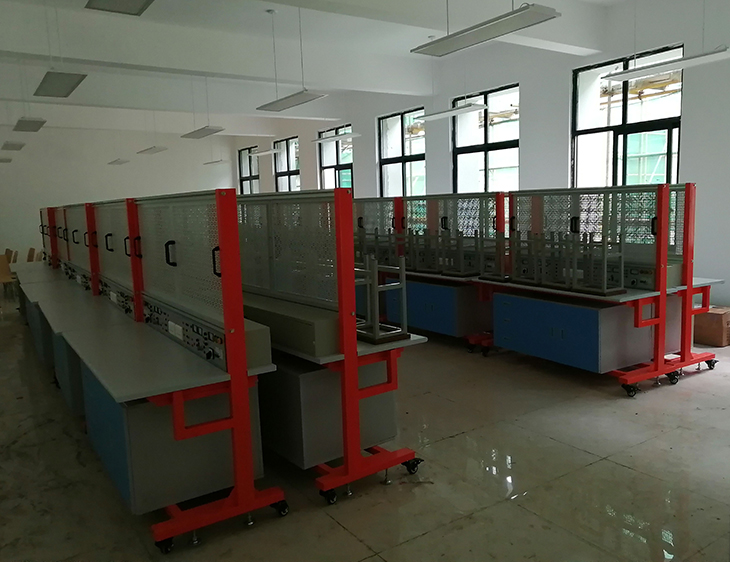

SBWDG-03電力拖動一體化實訓裝置
一、概述
電力拖動一體化實訓設備滿足電氣自動化、機電一體化、數控等專業的《電力拖動》、《機床電氣控制》、《可編程序控制器》、《變頻器》等課程一體化或實訓教學，同時可支撐電工中級、高級等職業資格認定。
二、電力拖動一體化實訓設備技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓?jiǎn)?dòng)電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、 電力拖動一體化實訓設備結構功能
電力拖動一體化實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
四、電力拖動一體化實訓臺配置表
|
號 |
名稱 |
備注 |
|
1 |
帶三相五線制電源實訓臺（一臺兩個工位） |
實訓臺由實訓桌和電源控制柜組成： 1.實訓桌：結構堅固、造型美觀大方實用； 2.電源控制柜：滿足電力拖動、可編程序控制器、變頻器、觸摸屏等各實訓教學各實訓單元的電源需求。 |
|
2 |
無線電源總控臺（不低于30路） |
1、控制柜集成30路交流接觸器控制。每一路控制模式分為手動、自動兩種模式； 手動模式：使用機柜表面的旋鈕進行控制； 自動模式：使用遙控器和觸摸屏進行控制； 2、遙控器采用15鍵射頻遙控器，實現單路獨立控制，電源全開、電源全關、兩組自定義控制 3、集成10.4寸觸摸屏 a-單路獨立控制，電源全開、電源全關、兩組自定義控制 b-執行動作前語音播放，可啟用可關閉 c-可以設置按鍵聲音開關、延時控制時間、自定義控制組合 4、具有語音播報功能，音量可以調節，可以外接音響； 5、可以通過通訊口擴展電量采集模塊，實時顯示實訓室用電狀態； |
|
3 |
配套工具 |
滿足電力拖動、可編程序控制器、變頻器、觸摸屏等各各實訓單元實操的工具需求。 |
|
4 |
可編程控制器 |
FX5U |
|
5 |
變頻器實訓組件 |
三菱D720S 0.4KW |
|
6 |
通訊電纜 |
|
|
7 |
485通信模塊 |
|
|
8 |
網格板 |
網格板 |
|
9 |
三相鼠籠式異步電動機 |
三相鼠籠式異步電動機 |
|
10 |
三相雙速電動機M |
三相雙速電動機M |
|
11 |
配套耗材 |
見耗材清單 |
耗材清單
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
低壓斷路器 |
1 |
個 |
|
2 |
漏電保護開關 |
1 |
個 |
|
3 |
熔斷器（保險絲帶座） |
5 |
個 |
|
4 |
交流接觸器 |
8 |
個 |
|
5 |
熱繼電器 |
2 |
個 |
|
6 |
時間繼電器 |
2 |
個 |
|
7 |
接線端子排 |
40端子 |
只 |
|
8 |
端子導軌 |
2 |
條 |
|
9 |
按鈕盒（三按） |
3 |
個 |
|
10 |
按鈕盒（兩按） |
1 |
個 |
|
11 |
行程開關 |
4 |
個 |
|
12 |
塑料安裝卡子 |
100 |
粒 |
|
13 |
不銹鋼螺絲 |
100 |
枚 |
|
14 |
可靠安全實驗電源連接導線 |
1 |
套 |
|
15 |
中間繼電器 |
6 |
個 |
|
16 |
走線槽 |
3 |
米 |
|
17 |
網格板 |
1 |
個 |
|
18 |
凳子 |
1 |
張 |
|
19 |
三相鼠籠式異步電動機 |
1 |
臺 |
|
20 |
三相雙速電動機M |
1 |
臺 |
|
21 |
時間繼電器KT |
2 |
只 |
|
22 |
熔斷器及熔芯配套FR1 |
3 |
套 |
|
23 |
熔斷器及熔芯配套FR2 |
2 |
套 |
|
24 |
接線端子排 |
2 |
條 |
|
25 |
開關電源 |
1 |
個 |
|
26 |
可調電源模塊 |
1 |
個 |
|
27 |
常用實訓工具 |
1 |
套 |
|
28 |
通訊電纜 |
1 |
套 |
五、實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
24.PLC基本邏輯指令及應用；
25.三相異步電機的PLC點動控制
26.三相異步電機的PLC正反轉控制
27.三相異步電機的PLC星三角啟動控制
28.變頻器BOP控制
29.變頻器的外部端子控制
30.觸摸屏的畫面組態實訓
31.觸摸屏通訊組態實訓
32.觸摸屏邏輯組態實訓
33.PLC、觸摸屏、變頻器綜合實訓
