SB-JYDLP7家用電路實訓裝置
家用電路實訓裝置、"家用電器實訓室設備“電工電子與自動化技術國家級職業教育實訓基地”的組成部分。是電子設備與運行管理、電氣自動化等專業的專項職業能力訓練場所，服務于《家用電器維修技術》等課程教學。
家用電路實訓裝置、擁有微波爐、普通電飯鍋、臺式電風扇、普通雙桶波輪式洗衣機、全自動洗衣機、電磁爐、電視機。實訓項目有：電熱器具常用部件認識與檢測、微波爐拆裝與檢修、電飯鍋拆裝與檢修、臺式電風扇的拆裝與檢修、普通雙桶波輪式洗衣機拆裝與檢修、全自動洗衣機的拆裝與檢修、電磁爐拆裝與檢修、電視機原理與檢修。
一、概述
1.配套性：家電技術綜合實訓系統本裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
2.實用性：根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。設備主要分成三部分組成。
*1）、家用電器部分：主要由家用電器電路組成。
*2）、電子技術部分：數字電路、電力電子電子電路、模擬電路、通用電源組成
*3）、家用電器、電子技術仿真軟件
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤2kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
5、裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）
6、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗 正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡(luò )信號發射，可連接4G網絡(luò )，不再需要另外增加通信成本
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
10、投標至少要提安監部門供檢測報告文件以下幾條內容
1）提供可供現場查詢檢測報告編號：
2）提供防觸電保護，檢測報告頁面圖
3）提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小于25A，檢測報告頁面圖
4）提供電氣強度和絕緣電阻，檢測報告頁面圖
5）提供機械強度，檢測報告頁面圖
6、提供耐熱、耐燃和耐漏電起痕，檢測報告頁面圖
★三、 智能教學系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
2)、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕脩�(hù)使用要求調整故障設置點的數量和故障設置類型。
7)、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡(luò )，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
四、裝置特點.

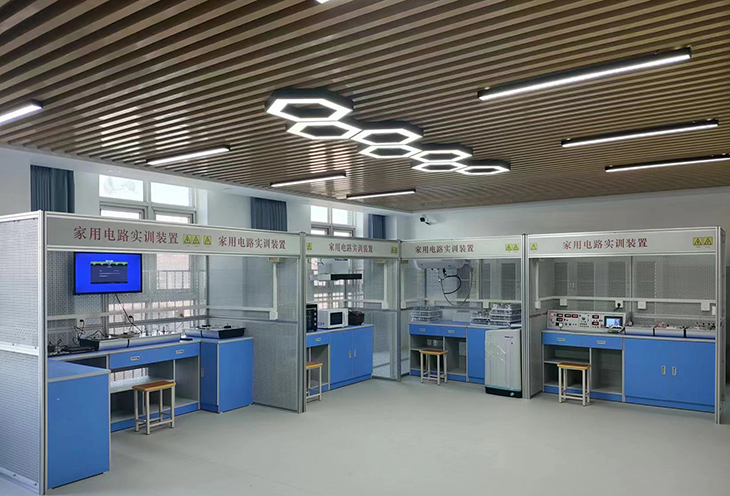

1、本裝置通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用4040工業鋁型材與網孔板組拼接而成。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。
2、裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向寬度合適，可以模擬現場線路的轉向布置。
3、網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。
4、裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；
5、可開設電子電風扇(油煙機)、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、液晶電視機。功率放大電路、DVD機、音箱等常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
6、裝置設有實訓平臺:可讓學生在模擬房間墻上安裝：熱水器，微波爐，洗衣機油煙機的電視機的操作，熟知家電在售后的安裝標準。
7、 該系統每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
*8、通用負載：
由于家電器的工作模式?jīng)Q定，所有電器控制系統的工作時間周期長，不方便學生實訓，本裝置設計了一套模擬負載電路。
裝置配套有一套模擬負載電路，可以作為電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機的模擬負載，可以在一個很短的周期內，一次或者多次完成每一個的家用電器實訓。

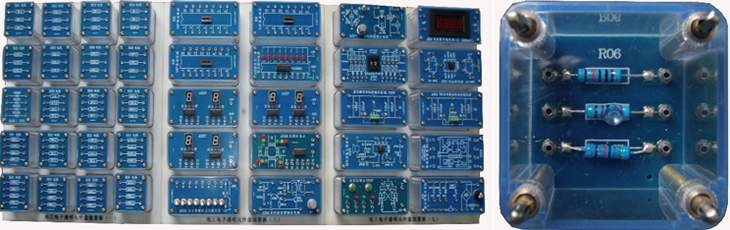

*9、透明電子技術模塊：由120個透明模組成，模塊塊使用透明的元件盒子，可以正反觀察電子元件組成，各個電子元件分別安裝在PCB板上，做實驗時可以用導線連接，可以學習電子電路基礎、數字電路技術、電力電子技術，直流穩壓電源技術、電壓測量等家電電路上的常用控制電路。
（透明封閉模塊示例，正反面）
五、基本規格
1、系統主要配置組成
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
模擬廚房模型 |
由鋁合金型材框架和安裝布線網孔板組成，2700MM×1600MM×2000MM（長×寬×高），器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
電腦桌 |
和廚柜一體 |
1 |
臺 |
|
3 |
鋼凳 |
Φ300mm×450mm（圓×高） |
2 |
把 |
|
4 |
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
1 |
把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm（長×寬×高） |
200 |
個 |
|
6 |
模擬L型廚房廚柜 |
650MM×1500MM×800MM 650MM×2000MM×800MM 鋁型材框架，側面采用密度板裝飾，中間設置有隔板，方便存儲實訓模塊 |
1 |
套 |
|
7 |
工具 |
包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。 |
1 |
工具 |
|
8 |
耗材配件 |
PVC線槽、 |
20 |
米 |
|
|
電源線 |
RVV2.5 |
200 |
米 |
|
|
電源線 |
PE線 |
50 |
米 |
|
9 |
總電源箱 |
內置漏電開關，保險,指示燈 |
1 |
套 |
|
10 |
微波爐安裝支架 |
含螺絲 |
1 |
套 |
|
11 |
熱水器安裝支架 |
含螺絲 |
1 |
套 |
|
12 |
電烤箱安裝支架 |
含螺絲 |
1 |
套 |
|
13 |
86插座 |
16A |
4 |
個 |
|
14 |
86插座 |
10A |
6 |
個 |
|
15 |
86底盒 |
|
10 |
個 |
|
16 |
移動插座 |
10A |
1 |
個 |
|
17 |
T型螺母 |
|
|
|
2、家電實驗模塊配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
洗衣機模塊實驗模塊 |
模塊面板305*405 |
1 |
套 |
|
2 |
抽油煙機（電風扇）模塊實驗模塊 |
模塊面板305*405 |
1 |
套 |
|
3 |
電熱水器模塊 |
模塊面板305*405 |
1 |
套 |
|
4 |
電烤箱模塊實驗模塊 |
模塊面板305*405 |
1 |
套 |
|
5 |
電飯煲模塊實驗模塊 |
模塊面板305*405 |
1 |
套 |
|
6 |
微波爐模塊實驗模塊 |
模塊面板305*405 |
1 |
套 |
|
7 |
平板電視實驗模塊 |
模塊面板500MM*280MM*60MM |
1 |
套 |
|
8 |
音響功率放大器實驗模塊 |
模塊面板300MM*200MM*10MM |
1 |
套 |
|
9 |
前置音頻處理實驗模塊 |
模塊面板300MM*200MM*10MM |
1 |
套 |
|
10 |
無線考核模塊 |
上海碩博 |
1 |
套 |
|
11 |
數據線 |
上海碩博 |
1 |
套 |
|
12 |
考核軟件 |
上海碩博 |
1 |
套 |
|
13 |
說明書 |
|
1 |
套 |
3、實物電器系統配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
洗衣機 |
國內名牌 |
1 |
套 |
|
2 |
抽油煙機 |
國內名牌 |
1 |
套 |
|
3 |
電熱水器 |
國內名牌 |
1 |
套 |
|
4 |
電烤箱 |
國內名牌 |
1 |
套 |
|
5 |
電飯煲 |
國內名牌 |
1 |
套 |
|
6 |
微波爐模 |
國內名牌 |
1 |
套 |
|
7 |
平板電視 |
32寸 |
1 |
套 |
|
8 |
音箱 |
有機3寸 |
2 |
只 |
4、 數字電路、模擬電路、電子電力模塊配置
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
RJ水泥電阻(5W) |
51Ω |
R01 |
1塊 |
|
RX線繞電阻(5W) |
200Ω |
|||
|
100Ω |
||||
|
2 |
RJ金屬膜電阻(2W) |
330Ω |
R02 |
1塊 |
|
470Ω |
||||
|
510Ω |
||||
|
3 |
RJ金屬膜電阻(2W) |
330Ω |
R03 |
1塊 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金屬膜電阻(2W) |
1K |
R04 |
1塊 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金屬膜電阻(2W) |
3.3K |
R05 |
1塊 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金屬膜電阻(2W) |
10K |
R06 |
3塊 |
|
22K |
||||
|
47K |
||||
|
7 |
錳銅絲電阻(3A) |
0.1Ω |
R07 |
1塊 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜電阻(1W) |
1Ω |
R08 |
1塊 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜電阻(1W) |
39Ω |
R09 |
1塊 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金屬膜電阻(1W) |
100Ω |
R10 |
1塊 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金屬膜電阻(1W) |
390Ω |
R11 |
1塊 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金屬膜電阻(1/2 W) |
560Ω |
R12 |
1塊 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金屬膜電阻( 1/2 W) |
1.2K |
R13 |
1塊 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金屬膜電阻( 1/2W) |
4.7K |
R14 |
1塊 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金屬膜電阻( 1/2W) |
10K |
R15 |
1塊 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金屬膜電阻( 1/2W) |
51K |
R16 |
4塊 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金屬膜電阻( 1/2W) |
100K |
R17 |
4塊 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金屬膜電阻( 1/2W) |
820K |
R18 |
1塊 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金屬膜電阻(1/2W) |
120Ω |
R19 |
1塊 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金屬膜電阻( 1/2W) |
1.5K |
R20 |
1塊 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金屬膜電阻( 1/2 W) |
6.2K |
R21 |
1塊 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金屬膜電阻( 1/2W) |
51K |
R22 |
1塊 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金屬膜電阻( 1/2W) |
510K |
R23 |
2塊 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
|
2200 pF |
||||
|
CBB聚丙烯膜電容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜電容 |
0.033μF |
C03 |
4塊 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜電容 |
0.22μF |
C04 |
1塊 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜電容 |
0.47μF |
C05 |
1塊 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD鋁電解電容(50V DC) |
3.3μF |
C06 |
2塊 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD鋁電解電容(50V DC) |
100μF |
C07 |
1塊 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CBB聚丙烯膜電容 |
0.5μF（450V AC） |
C08（選配） |
1塊 |
|
1.0μF（450V AC） |
||||
|
32 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
|
1500 pF |
||||
|
CBB聚丙烯膜電容 |
2200 pF |
|||
|
33 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
|
CBB聚丙烯膜電容 |
33 pF |
|||
|
100 pF |
||||
|
34 |
可調電容 |
10～60 pF |
C12 |
1塊 |
|
220 pF |
||||
|
20～120 pF |
||||
|
35 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
|
CL聚脂膜電容 |
2200 pF |
|||
|
5600 pF |
||||
|
36 |
CBB聚丙烯膜電容 |
0.047μF |
C14 |
1塊 |
|
0.01μF |
||||
|
0.1μF |
||||
|
37 |
CD鋁電解電容(50V DC) |
2.2μF |
C15 |
2塊 |
|
33μF |
||||
|
47μF |
||||
|
38 |
WX線繞電位器（WX050） |
100(5W)(去蓋) |
RP1 |
1塊 |
|
39 |
WH碳膜電位器（WH118） |
470(2W)(去蓋) |
RP2 |
1塊 |
|
40 |
WH碳膜電位器(WH118) |
1K (2W) |
RP3 |
1塊 |
|
41 |
WX線繞電位器(WX14-12) |
4.7K(1W)(去蓋) |
RP5 |
1塊 |
|
42 |
WH碳膜電位器(WH5) |
10K (1/2W)(去蓋) |
RP6 |
1塊 |
|
43 |
WH碳膜電位器(WH5) |
22K(1/2W) |
RP7 |
1塊 |
|
44 |
WH碳膜電位器(WH5) |
33K(1/2W) |
RP8 |
1塊 |
|
45 |
WH碳膜電位器(WH118) |
47K (2W) |
RP9 |
1塊 |
|
46 |
WH碳膜電位器(WH118) |
100K (2W) |
RP10 |
1塊 |
|
47 |
WH碳膜電位器(WH118) |
470K (2W) |
RP11 |
1塊 |
|
48 |
WH碳膜電位器(WH118) |
1M (2W) |
RP12 |
1塊 |
|
49 |
繞線式電位器（WXD3-12） |
1K (2W) |
RP13 |
1塊 |
|
50 |
線繞電感 |
電感L=30mH |
L01 |
1塊 |
|
51 |
線繞電感 |
電感L=100mH |
L02 |
1塊 |
|
52 |
色碼電感 |
22μH |
L03 |
1塊 |
|
82μH |
||||
|
180μH |
||||
|
53 |
色碼電感 |
330μH |
L05 |
1塊 |
|
柱形電感 |
47μH |
|||
|
色碼電感 |
100μH |
|||
|
54 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1塊 |
|
55 |
集成底座 |
8P |
IC1 |
2塊 |
|
56 |
集成底座 |
14P |
IC2 |
5塊 |
|
57 |
集成底座 |
16P |
IC3 |
4塊 |
|
58 |
集成底座 |
18P |
IC4 |
2塊 |
|
59 |
集成底座 |
20P |
IC5 |
1塊 |
|
60 |
集成底座 |
28P |
IC7 |
1塊 |
|
61 |
單向擊穿二極管(穩壓管) |
1N4728A (3.3V 1W) |
VS1 |
1塊 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
62 |
單向擊穿二極管(穩壓管) |
1N4738A(8.2V 1W) |
VS2 |
1塊 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
63 |
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
64 |
整流二極管 |
1N4007×4 |
VD1 |
1塊 |
|
65 |
開關二極管 |
1N4148×2 |
VD2 |
1塊 |
|
肖特基二極管 |
1N5818 |
|||
|
1N5819 |
||||
|
66 |
三極管 |
TIP42C |
VT1 |
1塊 |
|
BU406 |
||||
|
散熱器 |
ST25×2 |
|||
|
67 |
三極管 |
9012 |
VT2 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
68 |
三極管 |
9013 |
VT3 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
69 |
晶閘管 |
BT151 |
VT4 |
1塊 |
|
場效應管 |
3DJ7 |
|||
|
散熱器 |
ST25×1 |
|||
|
70 |
增強型場效應管 |
IRF630 (N溝道) |
VT5 |
1塊 |
|
IRF9620(P溝道) |
||||
|
散熱器 |
ST25×2 |
|||
|
71 |
IGBT管 |
10N60×2 |
VT6 |
1塊 |
|
1N4148×2 |
||||
|
散熱器 |
ST25×2 |
|||
|
72 |
晶閘管電路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1塊 |
|
散熱器 |
ST25×3 |
|||
|
73 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
|
雙向晶閘管 |
BT135 |
|||
|
散熱器 |
ST25×1 |
|||
|
74 |
儀表開關 |
KN32B |
S1 |
1塊 |
|
75 |
按鈕開關 |
AN4 |
S2 |
1塊 |
|
76 |
鈕子開關 |
KNX1×2 |
S3 |
1塊 |
|
77 |
白熾燈座 |
|
HL1 |
3塊 |
|
78 |
指示燈 |
6.3V |
HL4 |
1塊 |
|
79 |
熔斷絲 |
|
FU |
1塊 |
|
80 |
電流表插座 |
|
SW（選配） |
3塊 |
|
81 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
|
電阻 |
300Ω×8個 |
|||
|
82 |
穩壓集成 |
LM337 |
BX04 |
1塊 |
|
LM317 |
||||
|
散熱器 |
ST25×2 |
|||
|
83 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
|
石英晶體振蕩器 |
32.768石英晶體 |
|||
|
10MΩ電阻 |
||||
|
33 pF電容器×2 |
||||
|
84 |
揚聲器 |
8Ω |
BX06 |
1塊 |
|
85 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
|
LED |
5個大（紅） |
|||
|
電阻 |
100Ω/0.25W |
|||
|
86 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
|
87 |
三極管插座 |
127-3T |
BX09 |
1塊 |
|
元件插座 |
||||
|
88 |
元件插座 |
127-2T×4 |
BX10 |
1塊 |
|
89 |
音樂(lè )芯片 |
|
BX11 |
1塊 |
|
紐子開關 |
KNX1 |
|||
|
90 |
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
穩壓管 |
1N4733 (5.1V) |
|||
|
91 |
電阻 |
100Ω/0.25W×2 |
AX3銅電阻溫度計電路 |
1塊 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
溫度傳感器 |
LM35 |
|||
|
琺瑯電阻 |
RX20-10W 20Ω |
|||
|
紐子開關 |
KNX1×2 |
|||
|
電位器 |
470Ω(WH5) |
|||
|
銅電阻 |
Cu-50 |
|||
|
92 |
直流數字毫伏表 |
0～2000mV |
AX4直流數字毫伏表 |
1塊 |
|
93 |
保險絲 |
FU |
AX5直流恒壓源 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散熱器 |
ST25×1 |
|||
|
94 |
電位器 |
10K（WH5）×2 |
AX9運放電路 |
1塊 |
|
二極管 |
1N4148×2 |
|||
|
電容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
95 |
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
|
集成底座 |
8P |
|||
|
96 |
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
|
三極管 |
9013 |
|||
|
二極管 |
1N4148 |
|||
|
97 |
電容 |
1000μF/50V×2 |
AX1278系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
98 |
電容 |
1000μF/50V×2 |
AX1379系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
99 |
電位器 |
22K(WH5) |
AX14單結晶體管觸發電路 |
1塊 |
|
單結晶體管 |
BT33 |
|||
|
電阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三極管 |
9013 |
|||
|
二極管 |
1N4148Ω×2 |
|||
|
100 |
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
|
電阻 |
10Ω/0.25W×2 |
|||
|
電容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
101 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
|
集成底座 |
8P |
|||
|
102 |
撥碼開關 |
紅(5T) 藍(4T) |
AX17單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
103 |
撥碼開關 |
紅(5T) 藍(4T) |
AX18單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
104 |
光電開關 |
1A05HR×2 |
AX20電動機測速 |
1塊 |
|
磁性電機 |
385 |
|||
|
固定支架 |
配套 |
|||
|
105 |
鈕子開關 |
KNX1×2 |
AX210-1置數單刀雙擲開關 |
1塊 |
|
106 |
集成 |
CD4011 |
AX22單脈沖信號 |
1塊 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
電阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
復位開關 |
AN4×2 |
|||
|
LED |
紅×2 綠×2 |
|||
|
107 |
電阻 |
100K/0.25W×10 |
AX23觸摸式編碼開關 |
1塊 |
|
鈕子開關 |
KNX1 |
|||
|
輕觸開關 |
（6×6×4.3）×10 |
|||
|
108 |
電阻 |
51K/0.25W×10 |
AX248421撥碼盤 |
1塊 |
|
夾板 |
KAS-3 |
|||
|
8421撥碼開關 |
KAS-3×2 |
|||
|
二極管 |
1N4148×8 |
|||
|
109 |
集成 |
555 |
AX25CP時鐘脈沖源 |
2塊 |
|
集成底座 |
8P |
|||
|
電位器 |
100k(WH5)×2 |
|||
|
電阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二極管 |
1N4007×2 |
|||
|
電容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
鈕子開關 |
KNX1 |
|||
|
LED |
紅（5個大） |
|||
|
110 |
電阻 |
100Ω/0.25W×7 |
AX26發光二極管及驅動 |
1塊 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
紅×8 |
|||
|
111 |
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
|
集成底座 |
16P |
|||
|
電阻 |
100Ω/0.25W×14 |
|||
|
共陰數碼管 |
0.5寸×2 |
|||
|
112 |
LED |
紅×4 綠×4黃×4 |
AX28交通燈電路 |
1塊 |
|
電阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
CD1413 |
|||
|
集成底座 |
16P |
|||
|
113 |
指針微安表 |
100μA |
|
1塊 |
六、實訓項目
1、智能控制電飯鍋
1）微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
2）微電腦控制電飯鍋結構的認識及拆裝
3）微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4）微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5）微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6）微電腦控制電飯鍋的常見故障及維修
7）微電腦控制電飯鍋控制電路常見故障的檢測及維修
2、微波爐
1）微波爐主要元器件，控制芯片，顯示器件的認識與檢測
2）微波爐結構的認識及拆裝
3）微波爐加熱的原理分析及實物演示
4）微波爐微波產生電路的常見故障及檢測維修
5）控制電路及定時電路常見故障與檢測維修
6）微波爐電壓轉換電路的常見故障及檢測維修
7）微波爐保護裝置的檢測與維修
8）微波爐常見故障的檢測及維修
3、全自動洗衣機
1）全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2）全自動洗衣機機械結構的認識及拆裝
5）全自動洗衣機程控器的檢測
6）電機及電機控制故障的檢測和排除
7）機械傳動系統的常見故障及檢修
8）集成控制電路檢測和故障分析排除
9）漏電安全防護報警系統故障分析和排除
4、電子電風扇
1）結構拆卸分析、
2）元器件識別檢測、
3）常見典型故障分析排除
5、電子消毒柜
1）結構拆卸分析、
2）元器件識別檢測、
3）常見典型故障分析排除
6、自動洗碗機
1）常用元器件、傳感器及控制芯片的認識和檢測
2）機機械結構的認識及
3）進水、排水常見故障的檢測和排除
4）洗滌、脫水常見故障的檢測和排除
5）過程控器的檢測
6）電機及電機控制故障的檢測和排除
7）機械傳動系統的常見故障及檢修
8）集成控制電路檢測和故障分析排除
4、模擬電子技術綜合應用、創(chuàng )新實訓項目
1）常用二極管的性能測試及應用
2）雙極晶體管及場效管輸出特性的測定
3）單管放大電路的研究
4）兩極放大電路及負反饋放大電路的研究
5）助聽器電路的調試（電子產品線路）
6）恒流充電電路（場效應管的應用）（電子產品線路）
7）三極管放大電路故障排除
8）整流、濾波及穩壓電路的研究
9）直流穩壓正、負電源電路的研究
10）典型復合互補OTL功率放大電路調試（電子產品線路）
11）OTL功率放大電路的故障排除
12）LM386集成音響功率放大電路及其應用（電子產品線路）
13）運算放大器基本運算電路
14）對由運放器組成的積分運算電路、微分運算電路
15）對由運放器組成的電壓比較器傳輸特性的研究
16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17）方波、三角波和鋸齒波發生器電路的研究與測試
18）三角波、方波及正弦波發生器的制作競賽
19）RC（文式橋式）正弦波振蕩器和制作與調試
20）電容三點式LC正弦波發生器
21）有源濾波電路研究
22）直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）
23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
5、電子線路實訓項目
1）基本邏輯門電路功能測試
2）優先編碼器功能測試
3）二進制譯碼器和數據選擇器功能測試
4）全加器和超前進位全加器功能測試
5）數值比較器功能測試
6）七段碼鎖存/譯碼/驅動器功能測試
7）類觸發器功能測試
8）雙向移位寄存器功能測試
9）二一五一十進制計數器功能測試
10）二位十進制計數/譯碼/驅動/顯示電路
11）可逆十進制計數電路功能測試
12）N進制計數電路功能測試
13）555定時器基本應用電路
14）微分型單穩態觸發器
15）集成單穩態觸發器及其應用
16）集成施密特觸發器及其應用
6、數字電路實訓項目
1）聲光控制節能路燈電路（電子產品線路）（綜合應用）
2）線數據傳輸電路（電子產品線路）（綜合應用）
3）位環形計數節拍發生器（電子產品線路）（綜合應用）
4）秒脈沖信號發生器（電子產品線路）（綜合應用）
5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7）數控變頻三角波-方波發生器
8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11）數字鐘電路（電子產品線路）（綜合應用）
12）二位十進制計數符合電路（電子產品線路）（綜合應用）
13）交通燈控制電路（電子產品線路）（綜合應用）
14）升/降階梯波發生器（電子產品線路）（綜合應用）
15）光電轉換加/減計數電路（電子產品線路）（綜合應用）
7、電力電子技術綜合應用實訓項目
1）晶閘管的開關特性及其作為電子開關的應用
2）單結晶體管控制特性及其觸發電路的調試與分析
3）晶閘管單相橋式半控整流電路的調試與分析（阻性負載）
4）晶閘管單相橋式半控整流電路的調試與分析（感性負載）
5）直流斬波電路的調試與分析（IGBT/MOSFET）
6）雙向晶閘管單相交流調壓電路的調試與分析
8、平板電視
1）認 識 液 晶 電 視 的 內 部 結 構 ；
2）認識液晶電視中各主要元器件的基本結構；
3）理解液晶電視中各主要元器件的基本工作原理；
4）認識液晶電視各主要單元電路的組成；
5）理解液晶電視各主要單元電路的工作原理；
6）三無故障現象的檢測與處理；
7）搖控指示燈亮，三無故障現象的檢修指導；
8）屏亮，有聲音，無圖像故障現象的檢測與處理；
9）屏亮，無聲音，無圖像故障現象的檢修指導；
10）聲音正常，黑屏故障現象的檢測與處理；
11）無伴音，圖像正常故障現象的檢測與處理；
12）按鍵無反應故障現象的檢測與處理
13）遙控無反應故障現象的檢測與處理；
14）花屏故障現象的檢修指導；
15）一側喇叭無聲音故障現象的檢測與處理；
9、數碼卡拉實訓項目
1）數碼卡拉OK故障檢測
2）5，1功率放大器的故障檢測
3）DVD故障的檢測
4）數碼卡拉OK前置放大電路故障檢測
10.DVD實訓項目
1.、）DVD視盤機的基本操作；
2）DVD視盤機工作原理分析；
3）DVD視盤機的基本組成的認識；
4）DVD視盤機參數的測量；
5）DVD視盤機維修時的操作方法；
11、音響功率放大器
1）功放基本電路分析；
2）BA5096工作原理分析；
3）功放R聲道無聲故障演示；
4）功放R聲道失真故障演示；
5）功放L聲道無聲故障演示；
6）功放L聲道失真故障演示；
7）功放前置電路故障演示；
8）功放混響電路故障演示；
9）功放聲音輸入電路故障演示；
10）功放運算放大器電路故障演示；
11）功放顯示電路故障演示；
12）音箱故障演示。
