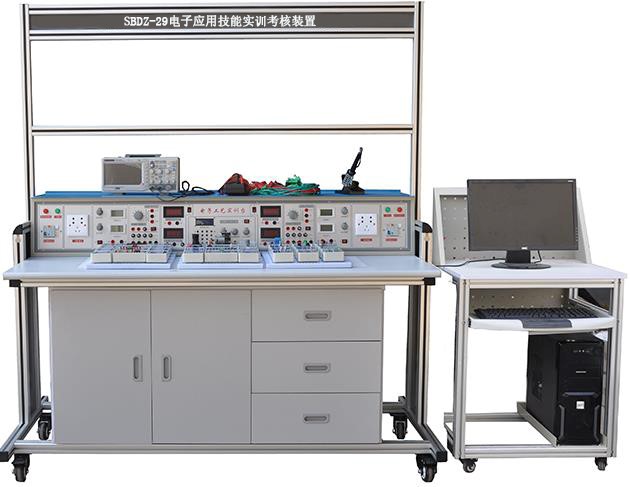

SBDZ-29電子應用技能實訓考核裝置
電子應用技能實訓考核裝置適合應用型本科院校、高等職業學校、中等職業學校的電子技術、電子信息、機電一體化、自動化、電子電器應用與維修、工業自動化控制、計算機應用等電子專業和非機電類專業的《單片機技術》、《模擬電子技術》、《數字電子技術》、《計算機原理》等課程的教學與實訓。本設備是將實際應用中單元電路模塊化。學生通過模塊間的搭接，很方便就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容。單元模塊電路包括傳感器，信號處理，顯示，執行本體，接口電路，微處理器等模塊。模塊都采用有機塑料盒裝配，模塊間采用排插和接線柱連接，使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。
二、電子應用技能實訓考核裝置技術指標:
（1）工作電源：兩相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（1）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（2）交、直流電源
A. 各檔交流電源，包括3V、6V、9V、12V、15V、18V、24V、共7種 2A；具有中心抽頭的17V 0 17V
B. 直流穩壓電源（0~24V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
C.各檔直流電源，包括±12V及±5V電源
（3）功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
（4）電表
A.數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA
B.數字直流電壓表:測量范圍：0～30V，輸入阻抗：47K?/V
C.數字直流毫伏表:測量范圍：0～2000mV
D.嵌入式多功能網絡(luò )虛擬儀器（與開放實驗室信息管理系統配套使用）
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、儀器包括
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；數字IO口通道數：8路IO輸入電平：TTL輸出電平：TTL電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
6)、提供LabVIEW虛擬儀器軟件（拷貝版）
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。不僅包括實訓指導書項目所需的單元，還為學生可能進行的創(chuàng )新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備可以完成的實訓項目
（1）空調電路
模塊配置
①SDM002-AVR單片機主機
②SDM507-半導體制冷片
③SDM605-四位數碼管顯示
④SDM404-NPN三極管驅動*2個
⑤SDM501-直流風機
⑥SDM311-紅外發射
⑦SDM312-紅外接收
⑧SDM504-蜂鳴器
⑨SDM105-空氣質量傳感器
（2）出租車計價器
模塊配置
①SDM606-12864點陣液晶
②SDM001-MCS51單片機主板
③SDM403-8位獨立按鍵
④SDM502直流電機
⑤SDM405 PNP三極管驅動
（3）綜合報警器
模塊配置
①SDM605-四位數碼管顯示
②SDM201-觸摸按鍵
③SDM107-熱釋電紅外傳感器
④SDM112-紅外反射
⑤SDM106-煙霧傳感器
⑥SDM302-四種音樂(lè )
⑦SDM503-揚聲器
⑧SDM001-AVR主機
（4）超聲波測距
模塊配置
①SDM001-MCS51單片機主機
②SDM111-超聲波發射接收模塊
③SDM605-四位數碼管顯示模塊
（5）電子秤
模塊配置
①SDM603-十進制計數器
②SDM104-稱重傳感器
③SDM201-ICL7135模數轉換
④SDM406-4*4鍵盤
⑤SDM001-MCS51單片機主板
⑥SDM606-12864LCD屏
⑦SDM504-蜂鳴器
（6）電子語音播放萬年歷
模塊配置
③SDM001-MCS51主機
④SDM605-12864點陣液晶
⑤SDM103-溫度傳感器18B20
⑥SDM403-8位獨立按鍵
⑦SDM313-AK040語音
⑧SDM503-揚聲器
（7） 64*32點陣廣告屏
模塊配置
①SDM002-AVR單片機主機
②SDM601-64*32點陣模塊
③SDM403 8位獨立按鍵
（8）酒精測試儀
模塊配置
①SDM002-AVR主機
②SDM605-四位數碼管顯示
③SDM108-酒精傳感器
④SDM403-8位獨立按鍵
（9）頻率計
模塊配置
1)SDM303-三位計數器 2個
2)SDM605-四位數碼管顯示 2個
3)SDM603-十進制計數器
4)SDM307-脈沖信號發生
（10）聲光控制小燈
模塊配置
1)SDM101-聲光控制
2)SDM405-PNP三極管驅動
3）SDM604-直流燈泡
4）步進電機控制
5） 兩室溫度控制
五、電子應用技能實訓考核設備的配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
電子工藝實訓桌 |
帶萬向輪靈活移動 |
1 |
張 |
鋁合金框架 |
|
2 |
電子工藝電源臺 |
|
1 |
臺 |
鐵質 |
|
3 |
函數發生器0.1HZ~2MHZ |
|
1 |
臺 |
已裝實訓臺上 |
|
4 |
數字頻率計（可內測與外側） |
100MHz |
1 |
臺 |
已裝實訓臺上客戶無須另購 |
|
5 |
工具 |
|
1 |
套 |
見表一 |
|
6 |
電子元件模塊 |
配有10塊放置板 |
1 |
套 |
見表二 |
|
7 |
實驗連接線 |
|
1 |
套 |
1套 |
|
8 |
2004 DXP6.0PCB繪圖軟件 |
|
1 |
套 |
拷貝版 |
|
9 |
KeilC51軟件 |
|
1 |
套 |
拷貝版 |
|
10 |
開放式實驗室管理系統 |
|
1 |
套 |
附1 |
表一 、配套工具
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
|
1 |
烙鐵（帶架） |
35W |
套 |
1 |
|
2 |
剝線鉗 |
鴻義 |
把 |
1 |
|
3 |
斜口鉗 |
6寸 |
把 |
1 |
|
4 |
尖嘴鉗 |
6寸 |
把 |
1 |
|
5 |
十字螺絲刀 |
新發 |
把 |
1 |
|
6 |
一字螺絲刀 |
新發 |
把 |
1 |
|
7 |
一字螺絲刀（�。� |
得力 |
把 |
1 |
|
8 |
十字螺絲刀（�。� |
得力 |
把 |
|
|
9 |
美工刀 |
|
把 |
1 |
表二、 電子模塊（元件盒）
|
序號 |
模塊名稱 |
數量 |
單位 |
|
1 |
SDM001-MCS51主機 |
1 |
個 |
|
2 |
SDM101-聲光控制 |
1 |
個 |
|
3 |
SDM102-溫度傳感器LM35 |
1 |
個 |
|
4 |
SDM103-溫度傳感器18B20 |
1 |
個 |
|
5 |
SDM104-稱重傳感器 |
1 |
個 |
|
6 |
SDM105-空氣質量傳感器 |
1 |
個 |
|
7 |
SDM106-煙霧傳感器 |
1 |
個 |
|
8 |
SDM107-熱釋電紅外傳感器 |
1 |
個 |
|
9 |
SDM108-酒精傳感器 |
1 |
個 |
|
10 |
SDM109-PT100傳感器 |
1 |
個 |
|
11 |
SDM111-超聲波發射接收 |
1 |
個 |
|
12 |
SDM112-紅外反射 |
1 |
個 |
|
13 |
SDM201-觸摸按鍵 |
1 |
個 |
|
14 |
SDM202-音頻功放 |
1 |
個 |
|
15 |
SDM203-ICL7135 |
1 |
個 |
|
16 |
SDM204-反相器 |
2 |
個 |
|
17 |
SDM301-倒車音樂(lè ) |
1 |
個 |
|
18 |
SDM302-四種音樂(lè ) |
1 |
個 |
|
19 |
SDM303-三位計數器 |
2 |
個 |
|
20 |
SDM305-單穩態電路 |
2 |
個 |
|
21 |
SDM306-雙穩態電路 |
2 |
個 |
|
22 |
SDM307-脈沖及信號產生 |
1 |
個 |
|
23 |
SDM308-無線接收 |
1 |
個 |
|
24 |
SDM309-無線發射 |
1 |
個 |
|
25 |
SDM310-多段語音錄放 |
1 |
個 |
|
26 |
SDM311-紅外發射 |
1 |
個 |
|
27 |
SDM312-紅外接收 |
1 |
個 |
|
28 |
SDM313-AK040語音 |
1 |
個 |
|
29 |
SDM401-直流電機驅動 |
1 |
個 |
|
30 |
SDM402-直流繼電器 |
1 |
個 |
|
31 |
SDM403-8位獨立按鍵 |
1 |
個 |
|
32 |
SDM404-NPN三極管驅動 |
2 |
個 |
|
33 |
SDM405-PNP三極管驅動 |
2 |
個 |
|
34 |
SDM406-4x4鍵盤 |
1 |
個 |
|
35 |
SDM501-直流風機 |
1 |
個 |
|
36 |
SDM502-直流電機 |
1 |
個 |
|
37 |
SDM503-揚聲器 |
2 |
個 |
|
38 |
SDM504-蜂鳴器 |
1 |
個 |
|
39 |
SDM505-步進電機 |
1 |
個 |
|
40 |
SDM506-加熱模塊 |
1 |
個 |
|
41 |
SDM507-半導體制冷片 |
1 |
個 |
|
42 |
SDM601-64*32點陣 |
1 |
個 |
|
43 |
SDM602-交通燈顯示 |
1 |
個 |
|
44 |
SDM603-十進制計數器 |
2 |
個 |
|
45 |
SDM604-燈泡 |
2 |
個 |
|
46 |
SDM605-四位數碼管顯示 |
2 |
個 |
|
47 |
SDM606-12864點陣液晶 |
1 |
個 |
|
48 |
SDM607-綜合顯示 |
1 |
個 |
|
49 |
大小頭轉接線紅色 |
5 |
條 |
|
50 |
大小頭轉接線黑色 |
5 |
條 |
|
51 |
單片機連線60CM(紅色) |
5 |
條 |
|
52 |
單片機連線60CM(紅色) |
5 |
條 |
|
53 |
單片機連線40CM(黃色) |
10 |
條 |
|
54 |
單片機連線40CM(綠芭) |
10 |
條 |
|
55 |
單片機連線40CM(藍色) |
10 |
條 |
|
56 |
單片機連線20CM(黃色) |
10 |
條 |
|
57 |
單片機連線20CM(綠色) |
10 |
條 |
|
58 |
單片機連線20CM(藍色) |
10 |
條 |
|
59 |
8針排線(彩色) |
10 |
條 |
|
60 |
雙頭3針排線37CM |
2 |
個 |
|
61 |
集成18B20 |
2 |
個 |
|
62 |
集成LM35 |
2 |
個 |
|
63 |
砝碼20g |
5 |
個 |
|
64 |
RS232串口線(直通) |
1 |
個 |
|
65 |
九孔板 |
1 |
個 |
|
66 |
電源適配器12V/5A(DC-00819) |
1 |
個 |
|
67 |
SDMISP軟件 |
1 |
個 |
|
68 |
PT100 |
1 |
個 |
|
69 |
培訓資料 |
1 |
套 |
|
70 |
模塊位置圖 |
1 |
本 |
