2025年4月9日

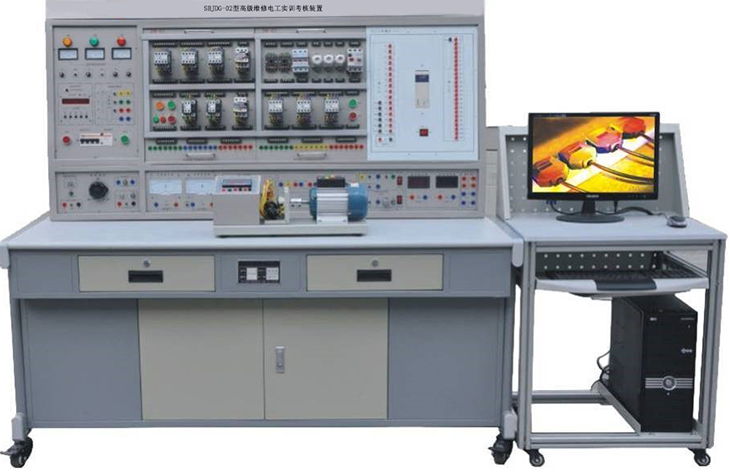

SBJDG-02型高級維修電工實訓考核裝置（含單片機實訓）
一、概述
高級維修電工實訓考核裝置是根據勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、高級維修電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,
并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、高級維修電工實訓考核設備技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%
50Hz
2.工作環境：溫度-10～＋40℃
相對濕度＜85%（25℃）
海拔＜4000m
3.裝置容量：＜1.5KVA
4.重
量：100Kg
5.外形尺寸：2010×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
(一)
DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1)
三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2)
設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
2、交、直流電源
(1)
勵磁電源：直流220V/0.5A，具有短路保護。
(2)
電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
★(3)
直流穩壓電源：
直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功
(2)
交流電源：
①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②設有單相調壓器一組，可得到交流0～250V可調電壓；
③控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1)
交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2)
交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3)
單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★(4)
智能型直流電壓表
1)測量范圍：0-1000V,
設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（5）、智能型直流電流表
1)測量范圍：0-5A,設置
2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4、整流二極管：IN5408四只
(二)實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
"★"為重要指標，要求響應或優于該指標。
五、實訓項目
（一）電機基礎實訓
1．直流并（他）勵電動機的認識實訓（銘牌記錄，勵磁繞組，電樞繞組電阻的測量）
2．直流并（他）勵電動機的啟動實訓
（1）
直接（全壓）啟動
（2）
降壓?jiǎn)?dòng)
（3）
電樞繞組串電阻啟動
3.
直流并（他）勵電動機的調速實訓
（1）改變電樞端電壓調速
（2）電樞串電阻調速
（3）弱磁調速
4.
直流并（他）勵電動機的換向
（1）改變電樞端電壓極性換向
（2）改變勵磁電壓極性換向
（3）驗證同時改變電樞和勵磁極性對轉向的影響
5.
直流并（他）勵電動機的制動
6.三相鼠籠異步電動機的認識實訓（銘牌記錄，定子繞組電阻的測量）
7．三相鼠籠異步電動機的啟動實訓
8.
三相鼠籠異步電動機的調速實訓
（1）變頻調速
（2）變極調速（雙速電機）
（二） 電機與拖動
1.
三相異步電動機直接啟動控制電路
2.
三相異步電動機點動控制電路
3.
三相異步電動機自鎖控制電路
4.
三相異步電動機按鈕聯鎖正反轉控制電路
5.
三相異步電動機接觸器聯鎖正反轉控制電路
6.
三相異步電動機雙重聯鎖正反轉控制電路
7.
三相異步電動機工作臺自動往返控制電路
8.
兩臺三相異步電動機順序啟動、順序停轉控制電路
9.
三相異步電動機的兩地控制電路
10.
接觸器控制的Y-△控制
11.
時間繼電器控制的Y-△控制
12.
三相異步電動機單向啟動反接制動控制電路
13.
三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.
三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.
三相異步電動機正反轉啟動能耗制動控制電路
16.
單相鼠籠電動機電容啟動控制電路
17.
雙速交流異步電動機手動變速控制電路
18.
雙速交流異步電動機自動變速控制電路
19.
斷電延時直流能耗制動的Y-△啟動控制電路
20.
三相異步電動機正反轉能耗制動控制線路
21.
三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23.
電動葫蘆電氣控制
24. Y3150滾齒機控制電路
（三）PLC可編程控制器基礎電路實訓
1. PLC控制十字路口交通燈的模擬
2. PLC控制自動供水模擬控制的模擬
3. PLC控制裝配流水線控制的模擬
4. PLC控制機音樂(lè )噴泉模擬控制
5. PLC控制搶答器模擬控制
6. PLC控制天塔之光
7. PLC控制電鍍系統的自動控制
8. PLC控制洗衣機的自動控制
（四）交流電機調速系統實訓
變頻調速系統實訓：
1.
變頻器功能參數設置與操作
2.
變頻器報警與保護功能
3.
多段速度選擇變頻調速
4.
外部端子點動控制
5.
控制電機正反轉運動控制
6.
控制電機運行時間操作
7.
瞬間停電變頻器參數設定
8.
外部電壓變頻調速
9.
外部電流變頻調速
10.
三相異步電動機的變頻開環調速
變極調速系統實訓
1.
三相雙速電機的手動與自動變極調速系統調速與運行
（五）自動控制實訓
1.
晶閘管--直流電機開環系統實訓（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）
2.
晶閘管直流調速系統（單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）。
（六）PLC與變頻器綜合應用實訓
41. PLC控制的三相異步電動機正反轉控制
42. PLC控制的三相異步電動機Y-△啟動控制
43. PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
44. PLC控制的三相異步電動機能耗制動控制
45. PLC控制變頻器調速
（七）電子技術實訓
1.安裝調試數字步進電機線路
2.光控開關和報警電路
3.設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）
（八）電力電子變流技術
1.單結晶體管觸發電路
2.西門子TCA785集成鋸齒波觸發電路
3.單相半波可控整流電路
4.單相橋式半控整流電路
5.單相橋式全控整流電路
6.三相半波可控整流電路
7.三相橋式半控整流電路
8.三相橋式全控整流電路
9.單相交流調壓電路
10.三相交流調壓電路
11.三相晶閘管直流調速系統（開環）
（九）本裝置可設置的部分故障內容
可控硅觸發脈沖的丟失
整流橋熔斷絲故障
觸發電路同步信號的故障
觸發電路的觸發脈沖調節失效
直流調速系統電壓反饋開路
直流調速系統電流截至負反饋故障
BT33鋸齒波充電電容短路
直流調速系統給定單元開路
（十）觸摸屏控制訓練
1.基于觸摸屏控制方式的基本指令編程練習
2.基于觸摸屏控制方式的LED控制
3.基于觸摸屏控制方式的溫度PID控制
4.PLC、觸摸屏與變頻器通信控制
（十一）觸摸屏控制訓練
1.基于觸摸屏控制方式的基本指令編程練習
2.基于觸摸屏控制方式的LED控制
3.基于觸摸屏控制方式的溫度PID控制
4.PLC、觸摸屏與變頻器通信控制
（十二）單片機實訓
A、總體要求
★1.所有單片機硬件實驗電路模塊都必須集成在一個實驗電路主板上，完成所有的實驗項目。
2.實驗箱體采用鋁木合金組合材料,ABS塑料包角。
★3.能配置單片機和PC機組態綜合應用接口，PC機與單片機實時通信，在組態界面上實時顯示單片機測控的各項參數；
★4.測量功能：虛擬示波器、常用信號源。
★5.整機具有獨立自主知識產權，無任何侵權項。
B、★單片機硬件電路組成
1.基礎接口電路
1）多路定時計數器8253A。
2）可編程并行輸入/輸出接口8255。
3）可編程鍵盤顯示接口8279
4）可編程串行通信接口16C550
5）單片機系統簡單I/O口擴展電路74LS273/74LS244。
6）看門狗電路MAX813
2.
人機接口電路
1）8位LED發光管輸出顯示
2）8位開關量輸入模塊、8位開關量輸出模塊。
3）8個獨立的LED數碼管。
4）4×4矩陣鍵盤電路。
5）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
6）12864
LCD圖形、中文、字符顯示模塊。
★7）主板集成有帶觸模屏功能的2.4"TFT
彩色液晶顯示屏。
8）兩路帶消抖±5V單脈沖產生電路。
9）1HZ-1MHZ分8路輸出固定脈沖發生。
3.
外設執行部件
1）5V繼電器控制、音樂(lè )發生器電路。
2）步進電機20BY及直流電機驅動與控制。
3）揚聲器驅動電路。
4）蜂鳴器驅動電路。
5）光電測速模塊電路。
4.
通信接口電路
★1）
CH375 USB通信模塊 ,支持HOST
/SLAVE模式。
★2）
IRM5000紅外無線通信模塊
★3）
CAN-Bus通信模塊，由SJA1000和TJA1050T專用芯片組成。
★4）
TCP/IP通信模塊，含太網芯片RT8019和32K靜態存儲器。
5）
RS232/RS485接口應用和電平轉換電路。
6）
I2C串行實時日歷/時鐘PCF8563。
7）
I2C串行鍵盤顯示控制器Zlg7290。
5.
存儲器電路
1）32K靜態RAM
62256
2）串行存儲器93C64讀寫電路
3）I2C串行存儲器24C02應用電路。
4）IC卡讀寫（24C01)模塊電路。
5）SST512K
FALSH存儲器電路。
6）SD卡讀寫電路。
6.
數據轉換
1）單路8位數字模擬轉換接口DAC0832。
2）8路8位模擬/數字轉換接口ADC0809。
3）串行8位A/D
轉換電路TLC549及其相關電路
4）串行10位D/A
轉換電路TLC5615及其相關電路
5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度傳感器DS18B20，用于環境溫度檢測。
7.單片機模塊
1）配置全功能51單片機仿真系統，RS232/USB通信方式，不占用微控制器軟硬件資源；CPU的口線全開放。
2)含STC89C52單片機模塊,配在線下載電路和接口。
B、系統軟件配置
1.WINDOWS下KEIL
C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
★2.Small
RTOS(51) 1.12.1vR嵌入式操作系統。
3.在線下載軟件：STC_ISP_V479。
★4.支持工業組態軟件在單片機控制中的應用接口軟件。
★5.工業組態軟件在單片機控制中的應用實驗例程
★6.視頻培訓教程。
C、實驗資料
1.配套單片機實驗指導書。
2.所有實驗的KEIL
C51及匯編樣例的電子檔源程序（各樣例的電子文件，為KEIL C51及匯編兩種格式，該電子文件可直接用于調試）。
★3.
單片機各種應用實驗，在一個主板上必須實現下列實驗：P3輸入實驗，P1輸出實驗、DS18B20溫度檢測實驗、LED點陣顯示實驗、控制交通燈實驗、步進電機和直流電機閉環控制實驗、串并A/D和D/A轉換實驗、8279鍵盤顯示實驗、1730語音錄放實驗、LCD顯示實驗、16C550可編程異步通訊接口實驗、RS232/485串行通信實驗、USB接口的應用實驗、以太網通信實驗、CAN總線通信實驗、無線紅外接口通信實驗、I?C總線實時時鐘PCF8563、ZLG7290串行鍵盤、
I?C智能卡應用實驗、"看門狗"復位實驗、NOR
Flash、TFT彩色液晶屏及觸摸屏的應用實驗；
★4.工業組態應用實驗：含工業組態軟件編程實驗、工業組態軟件在單片機控制中的應用實驗，如數據采集、數字電壓表、液體混合、工業順序控制、電機控制等。
表一、高級維修電工實訓考核裝置總體配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓考核臺架 |
臺 |
1 |
外形尺寸：2010mm×700mm×1630mm
；
材
料：鋼木結構；符合國家相關環保要求；
輸入電壓：AC
380 V±10% 50 Hz 三相五線；
容
量：＜1.5 kVA；
實 驗 屏：用于掛置實訓單元掛板 |
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
|
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
|
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
|
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
|
臺 |
1 |
SYDJ-01 |
單相電容起動電動機，交流220V |
|
SYDJ02 |
三相鼠籠電動機AC220V（Y） |
|
SYDJ03 |
三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
|
SYDJ04 |
雙速異步電動機AC380V（△/YY） |
|
SYDJ05 |
直流他勵電機220V
|
|
3 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-D720變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
4 |
PLC主機掛箱
|
套 |
1 |
配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出） |
|
5 |
PLC實訓掛箱 |
塊 |
1 |
交通信號燈/自動供水/裝配流水線/搶答器/ |
|
機音樂(lè )噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 |
|
6 |
自動控制實訓系統 |
塊 |
1 |
單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施） |
|
7 |
DLDZ-1
電力電子變流技術實訓組件 |
套 |
1 |
本掛件提供：
（1）
單相晶閘管觸發電路（西門子TCA785集成觸發），產生2路互差180度的四路脈沖信號。
（2） 三相晶閘管集成觸發電路，
三相觸發電路由KC04（或KC09）、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或寬脈沖，同時提供六路觸發脈沖功放電路等。
（3）三相整流主電路
提供6只5A/1000V的晶閘管，3只5A/1000V的二極管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。
（4）提供直流給定電路，低壓直流電源，三相同步變壓器，三相整流變壓器等。 |
|
8 |
電子技術實訓系統 |
套 |
1 |
|
|
10 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。 |
|
11 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
|
12 |
工控組態軟件 |
1 |
套 |
|
|
13 |
觸摸屏 |
1 |
套 |
昆侖通態7寸屏 |
|
14 |
單片機實訓裝置 |
1 |
套 |
|
|
15 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查 |
|
16 |
★配套教學資源 |
套 |
1 |
附件：網絡(luò )版、具有軟件著作權，購5套以下無此配置 |
|
17 |
電工連線 |
套 |
1 |
20根：長1000mm
黃6條、綠6條、紅6條、黑2條；
10根：長600mm
黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
18 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
19 |
電腦桌 |
套 |
1 |
鋼鋁結構 |
|
20 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
22 |
上位機軟件 |
套 |
共1 |
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。 |
表二、電機電氣控制實訓考核裝置考核掛箱配置說明表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
DW-05電工技能實訓組件(五) |
套 |
1 |
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
|
2 |
DW-06維修電工實訓組件（一）
|
套 |
1 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
|
3 |
DW-07維修電工實訓組件（二） |
套 |
1 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只。 |
|
4 |
DW-08維修電工實訓組件（三）
|
套 |
1 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
|
5 |
DW-09維修電工實訓組件（四） |
套 |
1 |
提供交流接觸器4只 |
|
電工電子技能綜合實訓考核平臺 |
|
電工電子技術綜合實訓考核裝置 |
|
電工基礎與技能實訓考核裝置 |
|
電工技術綜合實訓裝置 |
|
電工技術實訓網板 |
|
通用電子技術實訓裝置 |
|
電子技術綜合實訓考核設備 |
|
電子技術綜合實驗裝置 |
|
電氣教學平臺,勞模+技能大師聯創(chuàng )中心建設方案 |
|
電氣自動化設備安裝與維修實訓考核平臺 |
|
智能型裝接表電工實訓系統 |
|
電工技能實訓考核柜 |
|
直流調速（調壓）實訓控制柜 |
|
化工自動化儀表實訓平臺 |
|
電工·電子技術實訓裝置 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣裝配與調試實訓平臺 |
|
儀表自動化控制綜合實訓臺 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工培訓考核裝置 |
|
機電技術技能實訓考核裝置 |
|
電機與電氣控制實訓臺 |
|
樓宇智能化控制系統平臺 |
|
電氣技能實訓考核裝置 |
|
電工電氣裝配與工藝實訓臺 |
|
電機與電力拖動實訓裝置 |
|
維修電工技能實訓考核裝置（網孔板、單面雙組型） |
|
電工電子及電機拖動綜合實訓平臺 |
|
電工電子電力拖動技術實驗裝置 |
|
電工技能實訓與考核裝置 |
|
電工技術實訓臺 |
|
電工技術實驗裝置 |
|
電工綜合實訓考核設備 |
|
高級電工實訓臺 |
|
電工電子綜合實驗臺 |
|
智能型電工電子拖動綜合實驗裝置（帶PLC實驗) |
|
電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電子焊接實訓考核裝置 |
|
電子工藝與檢測實訓平臺 |
|
電子裝配實訓臺 |
|
電子技術實驗裝置 |
|
高級電工電子技術實驗裝置 |
|
高性能電工電子電拖綜合實訓裝置 |
|
電子技術綜合實驗裝置 |
|
電子電路綜合實驗實訓裝置 |
|
電工基礎實驗裝置 |
|
電氣控制技術實訓考核裝置 |
|
電氣控制及電子技能實訓考核裝置 |
|
內外線電氣安裝與維修實訓裝置 |
|
網孔型電工技能及工藝實訓考核裝置（單面、雙組） |
|
電工技能實訓考核平臺 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電工電子技術實驗臺 |
|
初、中、高級及技師維修電工實訓考核裝置 |
|
電氣控制綜合實驗裝置 |
|
供配電技術實訓裝備 |
|
電工實訓裝置（單面雙組型） |
|
電工電子模擬實訓裝置 |
|
低壓電工電氣裝配實訓臺 |
|
電子裝配工藝與檢測實訓裝置 |
|
電工工藝（維修電工）試驗臺 |
|
電工電子電拖實訓臺 |
|
一體化電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
現代維修電工技術實訓考核裝置 |
|
電工實訓工作臺 |
|
電子技術技能實訓考核臺 |
|
電子學技術綜合實驗裝置 |
|
維修電工電氣控制實訓裝置 |
|
機床電氣與PLC控制教學實驗裝置 |
|
維修電工技能考核實訓裝置 |
|
機電技術技能實訓考核裝置 |
|
電氣裝配實訓裝置（網孔板、雙組型） |
|
電子產品設計與制作實訓平臺 |
|
電子單片機實訓臺 |
|
維修電工實訓考核裝置 |
|
電機控制及調速綜合實訓裝置 |
|
電工電子自動化綜合實訓實驗臺 |
|
電工模電數電綜合實訓平臺 |
|
電氣控制及電子技能實訓考核裝置 |
|
電氣裝配實訓裝置 |
|
網孔型電工電氣裝配實訓臺 |
|
維修電工實訓考核裝置（單面雙工位） |
|
電子電工綜合實驗裝置 |
|
電工實操實驗室設備、電工基本操作技術實訓室 |
|
電工技能測試臺 |
|
維修電工實訓設備 |
|
高級電工技能實訓考核裝置 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電力拖動實驗裝置 |
|
電工綜合實驗裝置 |
|
維修電工技能智能實訓考核裝置 |
|
機電技術技能實訓考核裝置 |
|
電工電子技能綜合實訓裝置 |
|
通用電工競賽訓練平臺 |
|
高級電工練功考核實訓臺 |
|
電工、電子、電力拖動、PLC、變頻器、單片機、觸摸屏實訓臺 |
|
電子技術技能實訓臺 |
|
現代物流倉儲自動化實驗系統 |
|
電氣線路安裝實訓裝置 |
|
維修電工技術實訓平臺 |
|
電力電子技術應用實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
電氣安裝調試實訓設備,電氣安裝調試實訓裝置 |
|
自動生產線裝調與設計實訓裝置 |
|
互聯網+現代電工電子技術實訓裝置 |
|
電工電子·電拖·PLC技術綜合實訓考核裝置 |
|
電氣設備安裝調試技能實訓裝置 |
|
電工電子基礎實驗裝置 |
|
電工電子技術基礎實訓考核平臺 |
|
電氣安裝與維修實訓裝置 |
|
電機傳動與控制實驗裝置 |
|
維修電工高級技師考核實訓設備 |
|
電氣控制PLC實訓臺 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣控制系統安裝與調試實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電氣安裝調試實訓裝置 |
|
通用電工電子電拖實驗裝置 |
|
電工電子實驗裝置 |
|
電機拖動及電氣控制技術實訓裝置 |
|
電機拖動及運動控制綜合實驗臺 |
|
機電綜實訓考核平臺 |
|
電力拖動實驗裝置 |
|
直流調速技術實訓裝置 |
|
電機性能測試柜 |
|
機電控制綜合實訓平臺 |
|
電機控制實訓臺 |
|
電機控制接線實驗臺 |
|
電機運動控制實訓裝置 |
|
電工電機拖動實訓裝置 |
|
電機裝配與運行檢測實訓裝置 |
|
電機電控配線安裝實訓裝置 |
|
電機·變壓器維修及檢測實訓裝置 |
|
電機故障檢測實訓考核裝置 |
|
變頻器工作原理實訓裝置 |
|
維修電工技能實訓考核裝置（電氣控制·PLC·變頻器) |
|
高級電工技能實訓考核裝置 |
|
高級維修電工變頻調速PLC可編程控制實訓裝置 |
|
電子焊接技能實訓平臺 |
|
現代電工技術實訓考核裝置（柜式、雙面型) |
|
高級電工電子實驗裝置 |
|
數字電子技術綜合實訓考核裝置 |
|
模擬電路、數字電路實驗平臺 |
|
電子學綜合實驗裝置 |
|
模擬電子電路實驗裝置 |
|
模擬電路應用創(chuàng )新實驗平臺 |
|
電子焊接裝配實訓臺 |
|
電子產品焊接與工藝實訓臺 |
|
電子工藝焊接裝配生產線 |
|
電工電子創(chuàng )新綜合實訓裝置 |
|
電子工藝實訓考核裝置 |
|
電子創(chuàng )新實驗臺 |
|
電子產品設計與裝調實訓考核裝置 |
|
電力拖動一體化實訓設備 |
|
網絡(luò )型高性能電工電子技術實訓與考核裝置 |
|
電子（模電數電）技術綜合應用創(chuàng )新實訓考核裝置 |
|
初中高級電工實訓設備 |
|
理實一體化教室、電工電子技術實驗臺 |
|
電工電子綜合實驗裝置 |
|
電子技術綜合實訓考核平臺 |
|
電工實訓考核裝置 |
|
電工技能實訓裝置 |
|
電工技能實訓臺 |
|
電氣系統安裝與調試實訓裝置 |
|
電工基礎實訓臺 |
|
電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
網孔型電氣控制實訓裝置 |
|
在線智慧電子實驗系統綜合實訓平臺 |
|
電子產品裝調與人工智能創(chuàng )新考核裝置 |
|
電力電子技術應用創(chuàng )新設計綜合實訓裝置 |
|
電子學綜合實驗裝置 |
|
電工實訓操作臺（單面二組型） |
|
電工電子技術綜合實訓考核裝置 |
|
電工電子自動化綜合實驗實訓裝置 |
|
電工電子電拖實驗裝置 |
|
電工技能鑒定實訓裝置 |
|
低壓電氣裝配工技能實訓考核裝置 |
|
電工電拖綜合實訓裝置 |
|
電工技術實訓考核裝置 |
|
機電綜合實訓考核平臺 |
|
電工電子技術實驗裝置 |
|
電力拖動實訓裝置 |
|
軌道交通電力系統綜合自動化技能實訓考核平臺 |
|
電力拖動一體化實訓設備 |
|
電力系統綜合自動化技能實訓考核平臺 |
|
電力系統微機保護綜合實訓裝置 |
|
電力系統自動化實訓平臺 |
|
電氣設備及二次部分實訓考核裝置 |
|
電機及電氣技術實驗裝置 |
|
電機電力電子及電氣控制技術實驗裝置 |
|
電機及電氣技術實驗裝置 |
|
大功率直流調速系統實訓考核裝置 |
|
電機裝配與運行檢測實訓考核設備 |
|
電機電力拖動及電氣控制實訓裝置 |
|
電機拖動及自動控制系統實驗臺 |
|
電機及電氣控制實驗裝置 |
|
電子焊接裝配實訓臺 |
|
電子創(chuàng )新綜合實訓平臺 |
|
電工電拖綜合實訓平臺 |
|
電機控制實驗臺、電機PLC控制實驗裝置 |
|
搖臂鉆集合實驗臺,機床電氣控制技能實訓考核裝置 |
|
電氣控制實訓平臺 |
|
一體化網絡(luò )型高級維修及技師電工技能培訓考核實訓裝置 |
|
防爆電氣控制技術技能培訓考核實訓裝置 |
|
電機及拖動實驗臺 |
|
高級維修電工綜合實訓柜 |
|
電工操作實操臺，網孔型電工技能實訓考核裝置 |
|
電氣安裝實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電力拖動電氣控制實驗裝置 |
|
電工電氣實訓考核裝置 |
|
電工電子實訓臺 |
|
電機拖動與調速系統實訓裝置 |
|
電子產品設計及制作生產線 |
|
電力系統微機保護綜合實訓設備 |
|
電子技術綜合實驗裝置 |
|
電子技術綜合實訓平臺 |
|
網孔型高級維修電工實訓設備,網孔型中級維修電工實訓設備,網孔型初級維修電工實訓設備 |
|
高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜 |
|
高級維修電工實訓室,中級維修電工實訓室,初級維修電工實訓室 |
|
電力拖動PLC變頻調速綜合實訓裝置 |
|
電力拖動實訓臺 |
|
電工基礎及基本技能實訓臺 |
|
電機拖動實訓設備 |
|
電子技術實驗實訓室設備 |
|
電工電子實訓考核裝置 |
|
高級電工電子電力拖動實驗裝置 |
|
供電技術實訓裝置 |
|
電力拖動與控制技術實訓裝置 |
|
電力電子及電氣傳動實驗臺 |
|
電力技術控制系統實訓演示設備 |
|
高性能電工電子電力拖動綜合實驗裝置 |
|
電力自動化儀表及過程控制實訓平臺 |
|
電力系統繼電保護實驗臺 |
|
電氣控制實訓室設備 |
|
電氣控制技術實驗裝置 |
|
維修電工實訓考核裝置 |
|
高級電工及技師維修電工實訓考核裝置 |
|
維修電工實訓裝置、維修電工技能操作臺 |
|
高級維修電工考核實訓臺（單面雙組型） |
|
電氣安裝與維修實訓考核裝置 |
|
電工電力電子實訓平臺 |
|
變電二次安裝工實訓考核裝置 |
|
工廠供電綜合自動化實訓裝置 |
|
供配電實驗室設備,電氣工程綜合實訓設備 |
|
電工基本操作技術實訓室設備 |
|
機電驅動實訓設備 |
|
電子產品裝配實訓室 |
|
電氣控制技能實訓考核裝置 |
|
電氣安裝與維修實訓考核設備 |
|
電子焊接防靜電實訓臺 |
|
電子產品裝配與調試生產線 |
|
電子工藝實訓考核裝置 |
|
模擬電路實驗裝置 |
|
電機技術實驗裝置（交/直流發電機） |
|
電機與變壓器綜合實驗裝置 |
|
電力拖動.PLC技能實訓裝置，電力拖動、PLC實訓裝置 |
|
高級維修電工綜合實訓裝置(附件)為競賽考核平臺 |
|
高級電工職業技能鑒定綜合實訓考核裝置 |
|
電力自動化及繼電保護實驗裝置 |
|
電力自動化及繼電保護實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
初中級電工實訓考核裝置 |
|
高級電工技術實驗臺 |
|
電氣智能控制PLC 技術實訓裝置 |
|
電力電子與電力傳動專業課程 |
|
電力電子技術實驗室設備 |
|
電氣安裝與維修實訓考核裝置 |
|
自動化綜合實訓裝置 |
|
高級維修電工實訓考核裝置 |
|
電工實訓考核裝置簡介，電氣裝配實訓臺注意事項 |
|
高性能高級維修電工技能培訓考核裝置 |
|
電子技術實訓裝置 |
|
電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電氣動力設備安裝調試技能實訓裝置（高級） |
|
(初級)電氣動力設備安裝調試技能實訓裝置 |
|
（中級）電氣動力設備安裝調試技能實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
高性能電工技術實驗臺 |
|
電工技術綜合實驗裝置 |
|
數字電路應用創(chuàng )新實驗平臺 |
|
模擬電路實驗裝置 |
|
電工技能實訓考核裝置 |
|
高性能電工綜合實驗裝置 |
|
高級電工實操柜,中級電工實操柜,初級電工實操柜 |
|
高級電工技術實訓考核裝置 |
|
中級電工技術實訓考核裝置 |
|
初級電工技術實訓考核裝置 |
|
電工綜合訓練裝置 |
|
電工實訓裝置 |
|
電工實驗裝置 |
|
電工電子綜合實驗裝置 |
|
電工電子電拖實訓裝置 |
|
電工·電子技術實訓裝置 |
|
現代高級電工電拖實訓考核設備 |
|
維修電工電氣控制實訓考核裝置 |
|
儀表及照明單三相電機控制實訓考核裝置 |
|
高級電工綜合實驗裝置 |
|
現代電氣控制應用實訓設備 |
|
通用電工實驗臺,通用電工技術實訓臺 |
|
通用電子實驗臺 |
|
通用電工電子實驗臺 |
|
通用電工電子電力拖動實驗臺 |
|
通用電工電子電力拖動帶直流電機實驗臺 |
|
電工、電子、電力拖動（帶直流電機、三相可調）實驗裝置 |
|
通用電力拖動實驗室成套設備 |
|
通用電力拖動實驗室成套設備(帶直流電機實驗) |
|
通用電工電子 電力拖動
直流電機實驗室設備 （四合一） |
|
現代電氣控制系統安裝與調試實訓裝置 |
|
電工·電子·電拖創(chuàng )新實訓室設備 |
|
現代電氣控制綜合實訓裝置 |
|
電工技術實驗裝置 |
|
立式電工電子實驗裝置 |
|
智能型電工電子技術實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置（帶PLC實驗） |
|
智能型電工、電子/電拖、PLC、單片機綜合實驗裝置 |
|
智能型電工、電子、電拖、PLC、變頻調速綜合實驗裝置 |
|
電子工藝實訓臺 |
|
電子裝配調試實訓臺 |
|
電子產品裝調一體化創(chuàng )新實訓裝置 |
|
電氣裝配與工藝實訓裝置（單面雙組型） |
|
電氣裝配實訓臺（單面雙組型） |
|
機床PLC電氣控制實訓考核裝置 |
|
電氣裝配實訓臺 |
|
電氣技能實訓考核裝置（單面雙組型） |
|
高性能電工技術實驗裝置 |
|
高性能電工電拖實驗裝置 |
|
高性能電工、電子、電力拖動、PLC、變頻器實訓裝置 |
|
高級電工技術實驗臺 |
|
高性能電工電子實驗臺 |
|
高級電工電子電拖綜合實驗臺 |
|
維修電工技能實訓考核裝置（兩面四組型） |
|
初級電工、電拖實訓考核裝置(柜式) |
|
中級電工、電拖實訓考核裝置(柜式) |
|
高級電工、電拖實訓考核裝置(柜式) |
|
高性能高級維修維修電工實訓考核裝置 |
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
高級維修電工技能實訓考核裝置 |
儀表照明實訓考核裝置 |
高級維修電工實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
高級技師維修電工實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
中高級維修電工及技能培訓考核實訓裝置(電工考證實訓設備) |
|
高級電工實訓考核鑒定裝置 |
|
智能型現代電氣控制實訓考核裝置 |
|
高性能初級維修電工及技能培訓考核實訓裝置 |
|
高性能中級維修電工及技能培訓考核實訓裝置 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
高級電工、電拖、PLC實訓考核裝置 |
|
高性能初、中、高級維修電工技能綜合實訓考核裝置 |
|
電氣設備安裝調試技能實訓裝置 |
|
自動加工與裝配生產線實訓考核設備 |
|
機床電氣技能實訓考核鑒定裝置 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
模電、數電、電力拖動實驗臺 |
|
維修電工實訓考核柜（柜式、雙面型） |
|
雙面網孔板維修電工技能實訓考核裝置 |
|
高級電工電子實驗裝置 |
|
電工電拖實訓平臺 |
|
維修電工電氣控制技能實訓考核裝置 |
|
維修電工通用型實訓考核實訓裝置 |
|
維修電工排故培訓考核裝置 |
|
電工基本技能綜合實訓設備 |
|
維修電工實訓裝置（網孔板單面雙組型） |
|
電工電子技術·電力拖動實訓考核裝置 |
|
電子技術實驗教學平臺 |
|
電子技術綜合實訓考核裝置 |
|
電工電子技術實訓考核裝置 |
|
電工實訓裝置 |
|
電工電子實驗裝置 |
|
電工電子電力拖動實驗裝置 |
|
電工電子電力拖動實驗裝置（帶PLC實驗） |
|
電子產品裝調與智能檢測實訓考核裝置 |
|
電子工藝實訓考核裝置 |
|
電子工藝綜合實訓裝置 |
|
電子工藝實驗考核裝置 |
|
電工技能及工藝實訓考核裝置（網孔板） |
|
通用電工電子技術及電力拖動實驗臺 |
|
電子產品焊接裝配實訓臺 |
|
中級維修電工實訓臺 |
|
初級維修電工實訓學生臺 |
|
電子實驗室設備 |
|
電工電子綜合實驗平臺 |
|
模電數電技術實驗臺 |
|
電機電力電子與交直流調速實驗臺、電機電力電子與電氣傳動技術實驗裝置
|
|
智能變配電系統實驗開發平臺 |
|
高級維修電工及技師技能實訓考核裝置 |
|
高低壓配電實驗實訓裝置 |
|
低壓供配電技術實訓設備 |
|
低壓配電成套實訓裝置 |
|
低壓配電操作實訓室設備 |
|
工廠供電技術實訓裝置 |
|
35kV變電站及10kV供配電系統倒閘操作屏 |
|
變配電室值班電工技能培訓考核系統 |
|
供配電所實訓裝置 |
|
電力系統繼電保護實驗室設備 |
|
電力系統微機線路保護實訓考核裝置 |
|
電力系統繼電保護工培訓考核平臺 |
|
電力系統自動化實訓平臺 |
|
電力系統繼電特性及繼電保護實驗裝置 |
|
電機及自動控制實驗裝置 |
|
高級維修電工實訓設備 |
|
維修電工中級技能實訓設備 |
|
初級維修電工實訓設備 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電工電氣維修實訓臺 |
|
維修電工與PLC實訓考核裝置（雙工位） |
|
電氣系統安裝與調試實訓裝置 |
|
維修電工技能實訓考核臺 |
|
高級技師維修電工實訓裝置 |
|
維修電工技師、高級技師技能實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
電工實訓操作實操臺 |
|
安全用電實訓考核裝置 |
|
技術安全檢查實訓裝置 |
|
新能源發電實訓設備 |
|
電工、模電、數電、微機接口及微機應用實驗設備（適用于高校、大專、職業學院）
更多產品＞＞ |
|
電力電子技術及數模電綜合實驗臺 |
|
電工、模電、數電實驗室設備 |
|
模擬 數字電子電路微機接口
微機應用綜合實驗室設備 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
模電、數電、通信原理教學實驗裝置綜合實驗臺 |
|
模電、數電、現代通訊原理實驗室成套設備 |
|
高級模電、數電綜合實驗臺 |
|
模電、數電、高頻電路綜合實驗臺 |
|
模電、數電、自動控制綜合實驗臺 |
|
模電、數電、單片機實驗開發系統綜合實驗臺 |
|
電工實驗室成套設備 |
|
電工實驗臺 |
|
電工、模電、數電、電氣控制綜合實驗室成套設備 |
|
模電.數電實驗臺 |
|
電工、模電、數電實驗臺（三合一） |
|
電工、模電、數電、電氣控制實驗臺(四合一) |
|
電工、模電、數電、電氣控制（帶直流電機）實驗臺（五合一） |
|
電機拖動及電力電子技術創(chuàng )新實驗實訓裝置 |
|
電力電子技術及電氣傳動實訓裝置 |
|
電力電子電氣自動控制技術實訓裝置 |
|
電機及電氣技術實驗裝置 |
|
電力電子基礎實訓臺 |
|
電力電子技術實訓臺 |
|
電力電子技術實訓裝置 |
|
電力電子及電機拖動綜合實驗裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電力電子及電氣傳動實訓裝置 |
|
電力電子技術實驗裝置 |
|
電機控制及照明實訓柜 |
|
電力自動化及繼電保護實驗裝置 |
|
DSP原理及電機調速實驗系統 |
|
現代電工技術實訓考核裝置 |
|
現代電力電子技術實驗設備 |
|
電工電子電氣技術實訓裝置 |
|
電機拖動及電氣控制技術實驗裝置 |
|
電機維修及檢測實訓裝置,控制微電機綜合實驗裝置,電機拖動實訓設備 |
|
電機原理及電機拖動實驗系統 |
|
交直流調速實訓裝置 |
|
電機維修及檢測實訓設備 |
|
機電綜實訓PLC考核平臺 |
|
電機拖動實驗臺 |
|
電機及電氣技術實驗裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電力電子電機拖動綜合實驗臺 |
|
電機控制與調速綜合實訓裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置裝置 |
|
電力拖動實訓裝置 |
|
電工電子相關實驗教學設備 |
|
電子裝配實訓臺,電子基本技能實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓裝置 |
|
電子技術綜合實訓考核裝置 |
|
電子、單片機技術綜合實訓考核裝置 |
|
電子技術及傳感器綜合實訓裝置 |
|
電子技術綜合實訓平臺 |
|
電子應用技能實訓考核裝置 |
|
電工技術實訓裝置 |
|
電工電子技術實驗臺 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺、電工維修實訓設備 更多產品＞＞ |
|
模電、數電實驗與技能實訓考核臺 |
|
電工、模電、數電實驗與技能實訓考核臺 |
|
通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與技能實訓考核實驗室設備 |
|
電工、模擬、數字、電力拖動綜合實驗裝置 |
|
電工技能實訓與考核實驗室成套設備 |
|
電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置 |
|
電工、模電、數電、電氣控制、PLC可編程控制綜合實驗裝置 |
|
電工、電子、電拖（帶直流電機）實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電氣裝配與工藝實訓臺 |
|
網孔型電工電子技能及工藝實訓考核裝置 |
|
網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
初級工實訓臺、中高工實訓臺、高級工實訓臺 |
|
高性能電工電子實訓考核裝置 |
|
高性能電工、電子、電力拖動技術實訓考核裝置 |
|
電力拖動工廠電氣控制技能及工藝實訓考核裝置、網孔型電工電子電力拖動變頻調速PLC裝置 |
|
高性能電工電子電拖及自動化技術實訓與考核裝置 |
|
高性能電工技術實訓考核裝置、高性能電工電子技術實訓考核裝置、高性能電工電子電力拖動技術實訓考核裝置 |
|
電子技術綜合實訓考核裝置,電工電子技術實訓考核裝置,電工電子技術·電力拖動實訓考核裝置 |
|
電力拖動·PLC技能實訓裝置、電力拖動技能實訓考核裝置 |
|
單片機實驗箱 |
|
信號與系統/DSP實驗箱 |
|
單片機同步互動實驗系統 |
|
數字、模擬電路同步互動教學系統 |
|
電路分析基礎課程設計實驗室設備 |
|
電路原理與模擬電路綜合實驗箱 |
|
數字電路、EDA技術實驗設計系統 |
|
SAE數電/摸電/EDA綜合實驗系統 |
|
三相電路的實驗箱 |
|
電子測量實驗箱 |
|
電工電路技術實驗箱 |
|
太陽能教學實驗箱 |
|
8086KB微機原理與接口實驗箱 |
|
自控原理及計算機控制技術教學實驗箱 |
|
新型計算機組成原理實驗箱 |
|
計算機組成原理基礎實驗箱 |
|
計算機設計綜合技能試驗箱 |
|
A865微機原理與單片機實驗箱 |
|
微機控制與仿真實驗實訓室 |
|
嵌入式實驗開發系統 |
|
創(chuàng )新型模塊化模擬電路實驗箱 |
|
增強型電子線路綜合實驗箱 |
|
數字電子技術實驗箱 |
|
模擬電子技術實驗箱 |
|
數字電子技術實驗箱,設計型(基礎型) |
|
微機原理與接口技術,計算機控制技術課程 |
|
創(chuàng )新單片機實訓箱 |
|
EDA實驗箱 |
|
EDA實訓室、EDA實驗開發箱 |
|
FPGA教學開發創(chuàng )新平臺 |
|
E207EDA設計技術實驗箱 |
|
E216SOPC系統綜合開發平臺 |
|
超強型計算機組成原理與系統結構實驗箱 |
|
高頻電路實驗箱 |
|
綜合電路原理實驗箱 |
|
電路原理實訓室設備 |
|
EMCU模塊化多CPU創(chuàng )新單片機實訓實驗箱 |
|
單片機嵌入式實驗系統 |
|
新型單片機實驗箱 |
|
8-32位微機原理接口實驗系統 |
|
集成一體化單片機、微機接口綜合實驗箱 |
|
多種單片機、微機接口與組態綜合實驗系統 |
|
51單片機實驗箱 |
|
STM32單片機實驗箱 |
|
單片機與組態綜合實驗系統 |
|
單片機與MCGS組態綜合實驗系統 |
|
單片機、微機原理及接口技術二合一實驗箱 |
|
自控原理實驗箱 |
|
自控計控原理實驗系統 |
|
自控原理與計算機控制實驗箱 |
|
超強型計算機組成原理實驗箱 |
|
計算機組成原理與系統結構實驗箱 |
|
微機原理與接口技術實驗室 |
|
數字模擬電路實驗箱 |
|
模擬電路實驗箱(含信號源） |
|
模擬電路實驗箱 |
|
數字電路實驗箱 |
|
數字模擬電路實驗箱 |
|
數字電路、模擬電路綜合實驗箱 |
|
電工技術實驗箱 |
|
電子技術實驗箱 |
|
電路原理實驗箱、數字電路實驗箱 |
|
模擬電路技術實驗箱、數字電路技術實驗箱、電工技術實驗箱 |
|
電路分析基礎實驗 |
|
電路分析實驗箱、電路原理實驗箱 |
|
運動控制實訓平臺、CPTH超強型計算機組成原理與系統結構實驗儀 |
|
信號與系統實驗平臺 |
|
信號與系統及數字信號處理平臺 |
|
通信教學實驗系統 |
|
移動通信系統 |
|
現代交換系統方案 |
|
數字通信技術實驗系統方案 |
|
通信原理實驗系統方案 |
|
通信與信號處理實驗箱 |
|
通信系統創(chuàng )新實驗平臺 |
|
信號與系統控制理論實驗裝置 |
|
信號與系統綜合實驗箱 |
|
移動通信系統、通信原理實驗平臺 |
|
程控交換綜合實驗箱 |
|
通信系統原理實驗箱 |
|
光纖通信教學實驗系統 |
|
光纖通信綜合實驗箱 |
|
高頻電子線路實驗箱
|
|
通信原理綜合實驗箱 |
|
現代通信技術實驗平臺 |
|
通信原理實驗箱 |
|
PLC可編程控制器實驗箱 |
|
單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱 |
|
交流電路實驗箱 |
|
直流電路實驗箱 |
|
單片機實驗箱 |
|
創(chuàng )新單片機實訓實驗箱 |
|
數字、模擬、電路分析綜合實驗箱 |
|
智能通用電工、電子、電力拖動實驗室設備（適用高校、專科、職業學院、中專、技校、職校 ） |
|
電工、電子、電拖（帶直流電機）技能實訓與考核實驗室設備 |
|
通用電工電子電拖（帶直流電機）實驗臺 |
|
通用型電工電子實驗臺 |
|
電力拖動實訓平臺 |
|
電機拖動及控制實訓設備 |
|
電機與拖動實驗室設備及裝置 |
|
通用智能型電子實驗與技能實訓考核臺 |
|
通用智能型電工實驗和電工技能實訓考核臺 |
|
通用電子實驗與電子技能實訓考核實驗室設備 |
|
通用智能型電工、電子、電拖實驗與技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺、維修電工實設備 更多產品＞＞ |
|
電工電子技術實訓裝置 |
|
電工技能實訓考核臺 |
|
電子技能實訓考核臺 |
|
電工、電子技能實訓考核臺 |
|
電工、電子、電力拖動技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣實驗實訓室,主要服務機械制造自動化、電工維修考核設備 更多產品＞＞ |
|
智能電工技術實驗裝置 |
|
SB-528立式電工實驗臺 |
|
SB-528立式電工、模電、數電實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制（帶直流電機）實驗臺 |
|
SB-528E立式電工·模電·數電·單片機綜合實驗裝置 |
|
立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置 |
|
智能型電工電子電拖PLC單片機綜合實驗裝置 |
|
電工電子及電力拖動綜合應用創(chuàng )新實訓裝置 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
高級電工實驗室成套設備（帶功率表、功率因數表） |
|
高級模電、數電實驗室成套設備 |
