電子產品裝調與智能檢測實訓考核裝置

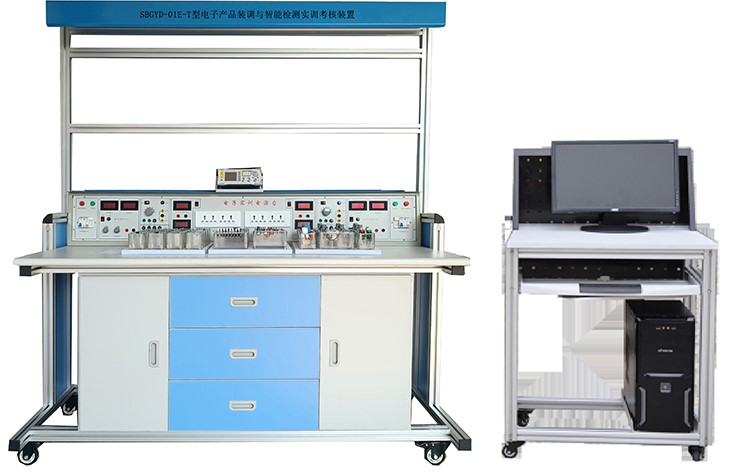

SBGYD-01E-T型電子產品裝調與智能檢測實訓考核裝置

一、電子產品裝調與智能檢測實訓考核設備概述

電子產品裝調與智能檢測實訓考核裝置是按照職業院校電子技術課程項目教學和實驗實訓要求開發，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的教學與實驗實訓。還可以可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創(chuàng )新性的實訓要求。

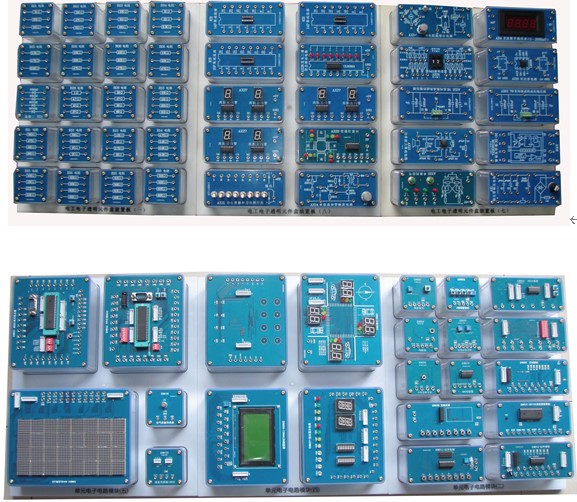

實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創(chuàng )新實訓的完全開放平臺。

（NI LabVIEW、NIMultisim軟件采用拷貝版）

（數字毫伏表及示波器自購）

（部分透明元件盒示例）

二、電子產品裝調與智能檢測實訓考核設備技術指標

（1）工作電源：兩相三線 AC 220V±10% 50Hz

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1600×800×1800mm

（4）整機功耗：≤800V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、電子產品裝調與智能檢測實訓考核設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有200多個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創(chuàng )新與探索，配置了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

5、本裝置具有各類模塊200多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>、<單片機技術應用>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性?xún)r(jià)比大大提高。

四、基本配置及功能

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

(一) 實訓臺

采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。

(二)活動柜（1個）

活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。

(三)電源控制屏

由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量?jì)x表等，具體功能如下：

1. 交流電源

(1) 高壓交流電源：8路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。

2. 直流電源

(1) 可調直流電源：兩路0.0V～24V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3.測量?jì)x表

數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA

數字直流電壓表:測量范圍：0～30V，輸入阻抗：47K?/V

指針式直流微安表: 測量范圍：±100μA, 測量精度：2.0級

數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47K?/V

2）勝利牌數字萬用表（VC890D）

直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

交流電壓量程：20V/200V/750V，精度±(0.8%+5)

直流電流：20mA/200mA /20A，精度±(1.5%+3)

交流電流：200mA /20A，精度±(1.5%+5)

電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

4.功率函數信號發生器/頻率計

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

5.電腦小推車：尺寸：580*450*960mm。電腦推車框架采用標準工業鋁型材組合而成，安裝孔位裝有鋁合金專用塑料保護蓋，防止人體撞傷。桌面采用表面平整、有較高抗彎強度和沖擊強度的密度纖維板制作而成，桌面下方裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，不用時鍵盤托板可以折疊收回，方便放置。配主機電腦主機放置托架。電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有質擋板，防止不小心造成顯示器摔落。

6.電子產品裝調與智能檢測技術學習套件（檢測板+數據采集器+拷貝版軟件）（如需正版軟件，價格另計）

★包含電子電路焊接與智能檢測系統板13種、★數據采集器1套、★NI LabVIEW軟件一套、★NIMultisim軟件一套；

數據采集器：提供2個模擬輸入通道，可配置為通用高阻抗差分電壓輸入或音頻輸入。模擬輸入為多路復用，即通過一個模數轉換器 (ADC)對兩個通道進行采樣。在通用模式下，測量信號范圍為 ±10 V。在音頻模式下，兩個通道分別表示左右立體聲通道電平輸入。每通道可測量的模擬輸入采樣高達200kS/s，對于波形采集非常有用。模擬輸入可用于NI ELVISmx示波器、動態信號分析儀和Bode分析儀。提供 2 個模擬輸出通道，可配置為通用電壓輸出或音頻輸出。兩通道均帶一個專用數模轉換器 (DAC)，可進行同步更新。在通用模式下，生成信號范圍為±10V。在音頻模式下，兩個通道分別表示左右立體聲信號輸出。提供8個DIO 數字通道。每個通道都是一個可編程函數接口(PFI)，即通道可配置為通用軟件定時的數字輸入或輸出，也可用作數字計數器的特殊函數輸入或輸出。提供3個可供使用的電源。+15V和-15V為模擬組件電源，如運算放大器和線性穩壓器等。+5V為數字組件電源，如邏輯設備等。電源、模擬輸出和數字輸出的總功率限制為500 mW。提供測量電壓（DC和AC）、電流（DC和AC）、電阻和二極管電壓降的功能。數據采集器支持NI LabVIEW和NI ELVISmx 軟件中使用。

NI Multisim軟件：NI Multisim結合直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借NI Multisim，可以立即創(chuàng )建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。學生可以用其進行電路的仿真與教學結論的補充驗證，幫助快速理解與驗證電路的正確性。

NI LabVIEW 軟件：LabVIEW是一種用圖標代替文本行創(chuàng )建應用程序的圖形化編程語言。傳統文本編程語言根據語句和指令的先后順序決定程序執行順序，而LabVIEW則采用數據流編程方式，程序框圖中節點之間的數據流向決定VI及函數的執行順序。VI指虛擬儀器，是LabVIEW的程序模塊。LabVIEW提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可用來方便地創(chuàng )建用戶界面。用戶界面在LabVIEW中被稱為前面板。使用圖標和連線，可以通過編程對前面板上的對象進行控制。采用圖形化編程界面，簡單易學，訓練學生的編程思維，并可結合硬件采集平臺以及電子電路焊接與智能檢測系統模塊既可以練習編程，又可以訓練電路焊接能力。

電子電路焊接與智能檢測系統模塊13種：

該系統板自身可脫離硬件采集平臺與編程軟件，形成具有獨立功能的系統，練習焊接與調試能力，當接入硬件采集平臺與編程軟件后，可以用于訓練學生編程能力以及工廠中實際大量應用的智能測量測試能力，并結合硬件采集功能采集一些特定信號用于對焊接電路的性能以及正確性進行判斷，這些模塊最終還能通過與單元電子電路模塊搭接形成一個完整的電路系統。

序號	模塊名稱	數量	單位	技術指標
1	高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-50℃的環境溫度，電路眼影到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、熱敏電阻傳感、電阻、電容
2	高靈敏度紅外偵測電路的焊接與智能檢測系統模塊	1	塊	人體紅外感應后有開關了輸出，里頭有運放進行信號放大、濾波電路、比較電路、555電路、熱釋放電紅外傳感器
3	高精度濕度檢測電路的焊接與智能檢測系統模塊	1	塊	測量10%-95%的環境相對濕度，最終濕度的測量以模擬量輸出，有555電路、頻率轉電壓電路、穩壓電路、運放組成的放大電路、電容型濕度傳感器
4	高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-500℃的環境溫度，電力感應到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、LM35溫度傳感器作為冷端補償、電阻、電容、熱電偶傳感器
5	高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-200℃的環境溫度，電力感應到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、電阻、電容、鉑電阻
6	高靈敏度火災報警電路的焊接與智能檢測系統模塊	1	塊	能夠偵測到電路的變化差異后進行蜂鳴器報警和開關量輸出，里頭包括二極管、運放組成的放大電路、比較電路、三極管作為飽和的開關以便最終輸出開關信號
7	高精度空氣壓力檢測電路的焊接與智能檢測系統模塊	1	塊	能夠檢測0-20kpa的氣壓，最終以模擬量輸出，里頭包括氣壓傳感器、放大電路、調零電路、交流電源輸入、比較電路
8	0-15v自動換擋電壓源電路的焊接與智能檢測系統模塊	1	塊	可調穩壓電源電路、可以自行自動換擋、里頭有整流濾波電路、可調穩壓管穩壓電路、調零電路、交流電源輸入、比較電路
9	0-500mv電流源電路的焊接與智能檢測系統模塊	1	塊	可調恒流源電路、里頭有溫流指示比較電路、運放注冊溝道放大電路、三極管擴流電路
10	籃球計分數字電路的焊接與智能檢測系統模塊	1	塊	組合邏輯數字芯片、數碼管輸出、可以模擬兩球比分計分，及按下按鈕可以得一分、按下另一個按鈕得兩分、按下其他另一個按鈕可以得三分
11	高精度AD592溫度檢測電路的焊接與智能檢測系統模塊	1	塊	0-100℃溫度測量電路、模擬量輸出、里頭包括運放組成的放大電路、穩壓電路、AD592集成溫度傳感器
12	高品質音頻功放分立元件電路的焊接與智能檢測系統模塊	1	塊	功放電路，單一一個聲道的型號放大以及功率放大。里頭有信號放大電路、濾波電路、功率放大電路、剩余衰減電位器調整、電阻、電容等
13	檢測電路系統模塊	1	塊	電源單元、光照傳感器、震動傳感器、溫度傳感器、煙霧傳感器、霍爾傳感器、蜂鳴器、可調電源、數字量輸出顯示、數字量輸入、按鍵輸入、電壓比較器。

★ 五、教學資源要求：

★（一）、在線教育課程開放平臺（配1個登錄帳號）（提供有效、權威的證明文件，證實該軟件的可靠、安全、合法性）:

1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

3）在線教育開放平臺資源庫

★1、《模擬電子技術》課程要包括：

1 .常用半導體器件

1.1 半導體的基本知識

1.2 二極管

1.3 三極管

1.4半導體器件的識別與檢測

2. 直流穩壓電源

2.1 整流電路

2.2 濾波電路

2.3 穩壓電路

3. 基本放大電路

3.1 放大電路的基本知識

3.2 基本共射極放大電路

3.3 分壓式偏置共射放大電路

3.4 共集電極放大電路

4. 功率放大電路（互補對稱功率放大電路）

5 .差動放大電路與集成運算放大器

6. 放大電路中的反饋

6.1 反饋的基本概念

6.2 負反饋對放大電路性能的影響

7 .集成運算放大器的應用

7.1 集成運放的應用基礎

7.2 集成運放的線性應用

8. 正弦波振蕩器

8.1 正弦波振蕩電路概述

8.2 RC 正弦波振蕩電路）。

★2、《數字電子技術》課程要包括：

1.章數字電路基礎（邏輯函數的卡諾圖化簡法）

2.邏輯門（集成邏輯門電路）

3.電路集成觸發器

3.1 主從觸發器

3.2邊沿觸發器

3.3 CMOS 集成觸發器

4.時序邏電路

4.1時序邏輯電路的分析

4.2時序邏輯電路的分析

5.脈沖波形的產生與整形電路

5.1多諧振蕩器

5.2施密特觸發器

5.3.555 定時器及其應用

★3、《電子產品設計制作》課程要包括：

項目一智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示）

項目二電子秤（稱重傳感器工作原理、電子秤效果演示）

項目三電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）

★4、《嵌入式技術應用》課程要包括：

教學項目

1、（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器），

教學項目

2、（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置），

教學項目

3、（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）

教學項目

4、（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）

教學項目

5、（SBsTick 定時器、庫函數中的 SBsTick 相關函數、SBsTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）

教學項目

6、（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）

教學項目

7、（STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）

★（二）仿真軟件：

1、網絡(luò )版電子儀表儀器仿真教學實訓軟件（網絡(luò )版、具有軟件著作權）

本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量?jì)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。

2、網絡(luò )版模擬電子技術仿真教學軟件（具有軟件著作權）

本產品是依據教育部、人力資源和社會(huì )保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實訓實訓常開設的延時電路等共18個實訓實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。技術參數：包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。

3、網絡(luò )版數字電子技術仿真教學軟件（具有軟件著作權）

本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實訓實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。

本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。

技術參數：包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。

4、電子技能虛擬實訓室教學系統（網絡(luò )版、具有軟件著作權）

能滿足的功能內容：

▲1）.采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。

▲2）.實訓單元模塊（11個）參數：

（1）儀器儀表模塊，包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等8個實訓項目，并配有語音講解功能。

（2）導線加工，包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等5個實訓項目，并配有語音講解功能。

（3）檢修工具，包括焊接工具、鉗口工具、剪切工具、緊固工具等4個實訓項目，并配有語音講解功能。

（4）焊接工藝，包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等6個實訓項目。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。

（5）電子器件，包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等12個實訓項目。

（6）模擬電子技術，包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等9個實訓項目。

（7）數字電子技術，包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等9個實訓項目。

（8）生產工藝，包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等6個實訓項目，并配有語音講解功能。

（9）插裝工藝，包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等5個實訓項目，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。

（10）SMT工藝，包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等4個實訓項目；并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。

（11）收音機實訓，包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等10個實訓項目。

六、本設備可以完成的實訓項目

1. 模擬電子技術綜合應用、創(chuàng )新實訓項目目錄

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目七三極管放大電路故障排除

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

2.數字電子技術綜合應用、創(chuàng )新實訓項目目錄

（一）基礎實訓項目

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二一五一十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路

項目十一可逆十進制計數電路功能測試

項目十二 N進制計數電路功能測試

項目十三 555定時器基本應用電路

項目十四微分型單穩態觸發器

項目十五集成單穩態觸發器及其應用

項目十六集成施密特觸發器及其應用

（二）綜合應用實訓項目

項目十七聲光控制節能路燈電路（電子產品線路）（綜合應用）

項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）

項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）

項目二十秒脈沖信號發生器（電子產品線路）（綜合應用）

項目二十一救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十三數控變頻三角波-方波發生器

項目二十四移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）

項目二十六觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

項目二十七數字鐘電路（電子產品線路）（綜合應用）

項目二十八二位十進制計數符合電路（電子產品線路）（綜合應用）

項目二十九交通燈控制電路（電子產品線路）（綜合應用）

項目三十升/降階梯波發生器（電子產品線路）（綜合應用）

項目三十一光電轉換加/減計數電路（電子產品線路）（綜合應用）

3.電力電子技術及應用、創(chuàng )新實訓項目

項目一晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）

項目二單結晶體管觸發電路

項目三晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

項目四晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）

項目六雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）

項目七功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）

4.單片機實驗

（1）空調電路

模塊配置

EDM002-AVR單片機主機

②EDM507-半導體制冷片

③EDM605-四位數碼管顯示

④EDM404-NPN三極管驅動*2個

⑤EDM501-直流風機

⑥EDM311-紅外發射

⑦EDM312-紅外接收

⑧EDM504-蜂鳴器

⑨EDM105-空氣質量傳感器

（2）出租車計價器

模塊配置

EDM606-12864點陣液晶

②EDM001-MCS51單片機主板

③EDM403-8位獨立按鍵

④EDM502直流電機

⑤EDM405 PNP三極管驅動

（3）綜合報警器

模塊配置

EDM605-四位數碼管顯示

②EDM201-觸摸按鍵

③EDM107-熱釋電紅外傳感器

④EDM112-紅外反射

⑤EDM106-煙霧傳感器

⑥EDM302-四種音樂(lè )

⑦EDM503-揚聲器

⑧EDM001-AVR主機

（4）超聲波測距

模塊配置

EDM001-MCS51單片機主機

②EDM111-超聲波發射接收模塊

③EDM605-四位數碼管顯示模塊

（5）電子秤

模塊配置

EDM603-十進制計數器

②EDM104-稱重傳感器

③EDM201-ICL7135模數轉換

④EDM406-4*4鍵盤

⑤EDM001-MCS51單片機主板

⑥EDM606-12864LCD屏

⑦EDM504-蜂鳴器

（6）電子語音播放萬年歷

模塊配置

③EDM001-MCS51主機

④EDM605-12864點陣液晶

⑤EDM103-溫度傳感器18B20

⑥EDM403-8位獨立按鍵

⑦EDM313-AK040語音

⑧EDM503-揚聲器

（7） 64*32點陣廣告屏

模塊配置

EDM002-AVR單片機主機

②EDM601-64*32點陣模塊

③EDM403 8位獨立按鍵

（8）酒精測試儀

模塊配置

EDM002-AVR主機

②EDM605-四位數碼管顯示

③EDM108-酒精傳感器

④EDM403-8位獨立按鍵

（9）頻率計

模塊配置

EDM303-三位計數器 2個

②EDM605-四位數碼管顯示 2個

③EDM603-十進制計數器

④EDM307-脈沖信號發生

（10）聲光控制小燈

模塊配置

EDM101-聲光控制

②EDM405-PNP三極管驅動

③EDM604-直流燈泡

（11）步進電機控制

（12）兩室溫度控制

5.典型應用電路

1)高精度熱敏電阻溫度檢測電路

7)高精度大氣壓力檢測電路

2)高靈敏度紅外偵測電路檢測系統模塊

8) 0-15V自動換擋電壓源電路

3)高精度濕度檢測電路

9) 0-500mA電流源電路

4)高精度熱電偶溫度檢測電路

10) 籃球積分數字電路

5)高精度鉑電阻溫度檢測電路

11)高精度AD592溫度檢測電路

6) 高靈敏度火災報警電路

12) 高品質音頻功放分立元件電路

七、本設備的配置

序號	產品名稱	型號規格	數量	單位	備注
1	實訓桌	帶萬向輪靈活移動	1	張	鋁合金框架
2	電源控制臺		1	臺	鐵質
3	函數發生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	臺	已裝實訓臺上客戶無須另購
4	數字頻率計（可內測與外側）	100MHz	1	臺	已裝實訓臺上客戶無須另購
5	工具		1	套	見表一
6	電子創(chuàng )新模塊元件盒	100多個元件盒	1	套	見表二
7	單元電子電路模塊	50多種模塊	1	套	見表三
8	實驗連接線		1	套
9	2004 DXP6.0PCB繪圖軟件		1	套	拷貝版
10	電腦桌	帶萬向輪及顯示器保護罩	1	套	鋁木結構
11	教學數字資源	3D仿真教學軟件	1	套	正版
12	NI MyDAQ 數據采集器 +LABVIEW軟件	NI MyDAQ	1	套	拷貝版

表一、配套工具

序號	名稱	型號/規格	單位	數量
1	烙鐵（帶架）	35W	套	1
2	剝線鉗	鴻義	把	1
3	斜口鉗	6寸	把	1
4	尖嘴鉗	6寸	把	1
5	十字螺絲刀	新發	把	1
6	一字螺絲刀	新發	把	1
7	一字螺絲刀（�。�	得力	把	1
8	十字螺絲刀（�。�	得力	把
9	美工刀		把	1

表二、電子電路元件盒清單

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω、100Ω、200Ω	R01	1塊
2	RJ金屬膜電阻(2W)	330Ω、470Ω、510Ω	R02	1塊
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻( 1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻(1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μF
		0.022μF
26	CBB聚丙烯膜電容	0.033μF	C03	4塊
		0.047μF
		0.1μF
27	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
28	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
29	CD鋁電解電容(50V DC)	3.3μF	C06	2塊
		4.7μF
		10μF
30	CD鋁電解電容(50V DC)	100μF	C07	1塊
		220μF
		470μF
31	CBB聚丙烯膜電容	0.5μF （450V AC）	C08	1塊
		1.0μF （450V AC）
32	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
33	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
34	可調電容	10～60 pF	C12	1塊
		220 pF
		20～120 pF
35	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
36	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
37	CD鋁電解電容(50V DC)	2.2μF	C15	2塊
		33μF
		47μF
38	WX線繞電位器（WX050）	100(5W)(去蓋)	RP1	1塊
39	WH碳膜電位器（WH118）	470(2W)(去蓋)	RP2	1塊
40	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
41	WX線繞電位器(WX14-12)	4.7K(1W)(去蓋)	RP5	1塊
42	WH碳膜電位器(WH5)	10K (1/2W) (去蓋)	RP6	1塊
43	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
44	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
45	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
46	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
47	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
48	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
49	繞線式電位器（WXD3-12）	1K (2W)	RP13	1塊
50	線繞電感	電感L=30mH	L01	1塊
51	線繞電感	電感L=100mH	L02	1塊
52	色碼電感	22μH	L03	1塊
		82μH
		180μH
53	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
54	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
55	集成底座	8P	IC1	2塊
56	集成底座	14P	IC2	5塊
57	集成底座	16P	IC3	4塊
58	集成底座	18P	IC4	2塊
59	集成底座	20P	IC5	1塊
60	集成底座	28P	IC7	1塊
61	單向擊穿二極管(穩壓管)	1N4728A (3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A (6.2V 1W)
62	單向擊穿二極管(穩壓管)	1N4738A (8.2V 1W)	VS2	1塊
		1N4740A (10V 1W)
		1N4742A (12V 1W)
63	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
64	整流二極管	1N4007×4	VD1	1塊
65	開關二極管	1N4148×2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
66	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
67	三極管	9012	VT2	1塊
		TIP41C
	散熱器	ST25×1
68	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
69	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
70	增強型場效應管	IRF630 (N溝道)	VT5	1塊
		IRF9620(P溝道)
	散熱器	ST25×2
71	IGBT管	10N60×2	VT6	1塊
		1N4148×2
	散熱器	ST25×2
72	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
	散熱器	ST25×3
73	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
74	儀表開關	KN32B	S1	1塊
75	按鈕開關	AN4	S2	1塊
76	鈕子開關	KNX1×2	S3	1塊
77	白熾燈座		HL1	1塊
78	指示燈	6.3V	HL4	1塊
79	熔斷絲		FU	1塊
80	電流表插座		SW	2塊
81	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω×8個
82	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25×2
83	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器×2
84	揚聲器	8Ω	BX06	1塊
85	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
86	氣敏元件	QM-J3	BX08	1塊
87	三極管插座	127-3T	BX09	1塊
	元件插座
88	元件插座	127-2T×4	BX10	1塊
89	音樂(lè )芯片	CF-60	BX11	1塊
	紐子開關	KNX1
90	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V
		100μF /35V
		0.1μF
	穩壓管	1N4733 (5.1V)
91	電阻	100Ω/0.25W×2	AX3銅電阻溫度計電路	1塊
		39Ω/0.25W
		33Ω/0.25W
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
92	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
93	保險絲	FU	AX5 直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
94	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
95	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
96	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
97	電容	1000μF/50V×2	AX12 78系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
98	電容	1000μF/50V×2	AX13 79系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
99	電位器	22K(WH5)	AX14 單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
100	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
101	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
102	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
103	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
104	光電開關	GP1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
105	鈕子開關	KNX1×2	AX21 0-1置數單刀雙擲開關	1塊
106	集成	CD4011	AX22單脈沖信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω/0.25W×4
		51Ω/0.25W×4
	復位開關	AN4×2
	LED	紅×2 綠×2
107	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3）×10
108	電阻	51K/0.25W×10	AX24 8421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
109	集成	555	AX25 CP時鐘脈沖源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2
		300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V
		0.1μF
		0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
110	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
111	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
112	LED	紅×4 綠×4 黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	MC1413
	集成底座	16P
113	指針微安表	100μA		1塊

表三、單元電子電路模塊清單

序號	模塊名稱	數量	單位
1	EDM001-MCS51主機	1	個
2	EDM002-AVR主機	1	個
3	EDM101-聲光控制	1	個
4	EDM102-溫度傳感器LM35	1	個
5	EDM103-溫度傳感器18B20	1	個
6	EDM104-稱重傳感器	1	個
7	EDM105-空氣質量傳感器	1	個
8	EDM106-煙霧傳感器	1	個
9	EDM107-熱釋電紅外傳感器	1	個
10	EDM108-酒精傳感器	1	個
11	EDM109-PT100傳感器	1	個
12	EDM110-紅外測溫	1	個
13	EDM111-超聲波發射接收	1	個
14	EDM112-紅外反射	1	個
15	EDM201-觸摸按鍵	1	個
16	EDM202-音頻功放	1	個
17	EDM203-ICL7135	1	個
18	EDM204-反相器	2	個
19	EDM301-倒車音樂(lè )	1	個
20	EDM302-四種音樂(lè )	1	個
21	EDM303-三位計數器	2	個
22	EDM304-FM接收	2	個
23	EDM305-單穩態電路	2	個
24	EDM306-雙穩態電路	2	個
25	EDM307-脈沖及信號產生	1	個
26	EDM308-無線接收	1	個
27	EDM309-無線發射	1	個
28	EDM310-多段語音錄放	1	個
29	EDM311-紅外發射	1	個
30	EDM312-紅外接收	1	個
31	EDM313-AK040語音	1	個
32	EDM401-直流電機驅動	1	個
33	EDM402-直流繼電器	1	個
34	EDM403-8位獨立按鍵	1	個
35	EDM404-NPN三極管驅動	2	個
36	EDM405-PNP三極管驅動	2	個
37	EDM406-4x4鍵盤	1	個
38	EDM501-直流風機	1	個
39	EDM502-直流電機	1	個
40	EDM503-揚聲器	2	個
41	EDM504-蜂鳴器	1	個
42	EDM505-步進電機	1	個
43	EDM506-加熱模塊	1	個
44	EDM507-半導體制冷片	1	個
45	EDM601-64*32點陣	1	個
46	EDM602-交通燈顯示	1	個
47	EDM603-十進制計數器	2	個
48	EDM604-燈泡	2	個
49	EDM605-四位數碼管顯示	2	個
50	EDM606-12864點陣液晶	1	個
51	EDM607-綜合顯示	1	個
52	大小頭轉接線紅色	5	條
53	大小頭轉接線黑色	5	條
54	8針排線(彩色)	10	條
55	雙頭3針排線37CM	2	個
56	集成18B20	2	個
57	集成LM35	2	個
58	砝碼20g	5	個
59	RS232串口線(直通)	1	個
60	九孔板	1	個
61	電源適配器12V/5A(DC-00819)	1	個
62	軟件	1	個
63	PT100	1	個
64	培訓資料	1	套
65	模塊位置圖	1	本

表四、電子電路焊接與智能檢測系統學習套件清單（提供NI MyDAQ 數據采集器 +LABVIEW軟件）

序號	名稱	規格/型號	數量	單位
1	高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
2	高靈敏度紅外偵測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
3	高精度濕度檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
4	高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
5	高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
6	高靈敏度火災報警電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
7	高精度大氣壓力檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
8	0-15V自動換擋電壓源電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
9	0-500mA電流源電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
10	籃球積分數字電路系統的焊接與智能檢測系統模塊	190×146×40mm	1	塊
11	高精度AD592溫度檢測電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
12	高品質音頻功放分立元件電路的焊接與智能檢測系統模塊	190×146×40mm	1	塊
13	檢測電路系統模塊：電源單元、光照傳感器、震動傳感器、溫度傳感器、煙霧傳感器、霍爾傳感器、蜂鳴器、可調電源、數字量輸出顯示、數字量輸入、按鍵輸入、電壓比較器。	190×146×40mm	1	塊
