[產品型號]：SBDDZ-03 [產品名稱]：電力電子及電機拖動實驗裝置 [價 格]：元 [在線客服]：

SBDDZ-03型電力電子及電機拖動實驗裝置

一、概述

"電力電子技術及電機控制實驗裝置"依據高等院校最新統編教材《電力電子技術》、《交直流調速技術》、《電極及拖動》等實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性?xún)r(jià)比高。

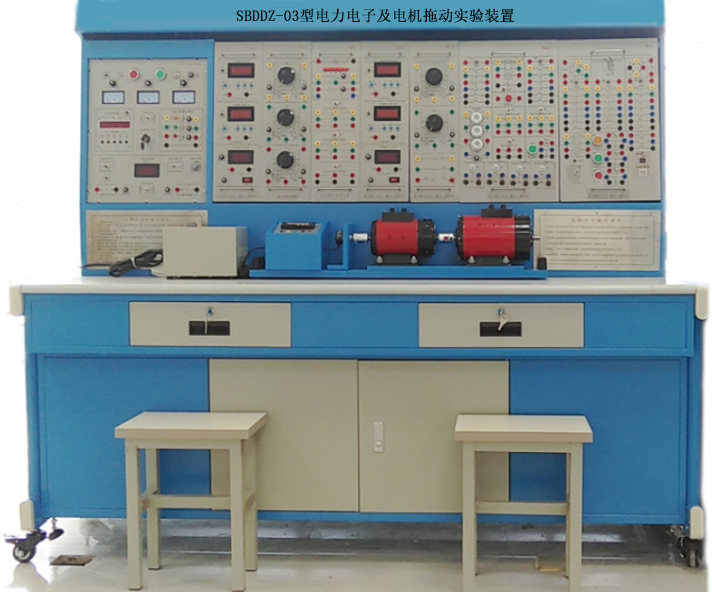

（設備參考圖片，具體以實物配置為準）

二、特點

1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。

2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。

4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。

6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jì)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創(chuàng )造了條件。

7、先進性強 本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、適用范圍

電力電子及電機拖動實驗裝置涵蓋了各類院校等所開設的"電力電子技術(或稱半導體變流技術)"、"直流調速"、"電機控制"、"電力拖動自動控制系統"等專業課程所要求的實驗實驗項目。

四、技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸： 1650mm×700mm×1600mm

五、裝置的基本配備

1.實驗平臺的配置

1）實驗臺采用開放式模塊設計，以歐標型材為主體框架，骨架主體采用4080重型鋁合金型材構成，型材壁厚度約為2.5mm，表面電泳涂層工藝。

2）面板采用印刷專用特制面板工藝，持久耐用，永不掉色，配置靈活。實訓臺四周采用鈑金封板。冷拉鋼板通過激光切割、折彎、焊接、打磨加工而成，表面平整、外表面鈑金經磷化酸洗等8道防銹工序、表面采用粉末靜電涂裝，紅外高溫快速凝固、保證膜厚均勻平整，保證平臺堅固耐用，整體顏色美觀協調。柜體后下側留有電源輸入線。

2）平臺底部安裝4個萬向可調節腳輪，設備搬運移動時、調節駐停腳杯上升，萬向輪移動。調備駐停時，通過調節腳杯下降，用于鎖定設備停放固定位置、同時可設備進行水平調整。

3）平臺配置兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。抽柜采用冷軋鋼板結構、表面啞光密紋噴塑，結實牢固、外形美觀大方。抽柜導軌為黑鋼靜音雙節導軌，穩定承重。

4）實驗桌面為防火、防水、耐磨高密度板,結構堅固造形美觀大方；設有兩個大抽屜、柜門，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

2.DK01電源控制屏

（1）交流電源：（帶有過流保護措施）

提供交流電源：三相交流電源(220V/3A)

（2）高壓直流電源

勵磁電源：220V（0.5A），具有輸出短路保護。

（3）指針式儀表：

交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;

(4)交直流儀表（提供指針式測量?jì)x表，可以觀察到電機起動的動態過程）

1）直流電壓表：測量精度為1級，測量范圍為±300V的指針電壓表。

2）直流電流表：測量精度為1級，測量范圍為±2A的指針電流表。

3）交流電壓表：測量精度為1級，測量范圍為300V的指針電壓表。

4）交流電流表：測量精度為1級，測量范圍為1A的指針電流表。

（5）人身安全保護體系

三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（6）控制屏其它設施

控制屏正面大凹槽內，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供�？刂破羶蛇呍O有單相三極220V電源插座及三相四極380V電源插座。

3.實訓室安全用電智能電源管理系統（整個實驗室只需配置1套）

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。

1)智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2)手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

3)PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4)后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

4.無線智能考核系統（采用7寸觸摸屏進行考核設置，人機交互）

可通過PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題�？勺杂稍O定任意一處有關的各種常見故障，故障類型包括：線路斷路、短路、接觸不良等故障現象。每套驅動模塊可以設置8路大電流5A的開路故障、16路小電流2A的信號通路的開路、不良、偶發、短路等故障�？筛鶕脩�(hù)使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡(luò )，通過示教臺主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

5.DQ03-1固定電機導軌、測速系統及智能數顯轉速表

6.DQ27三相可調電阻（每組900Ω×2/0.41A）

7.DK03晶閘管主電路

提供12只5A/1000V的晶閘管，4只二極管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。

8.DK04三相晶閘管觸發電路

提供三相觸發電路、功放電路等，與"DK03"配套使用。

9.DK05 單相晶閘管觸發電路實驗

提供單結晶體管、鋸齒波同步移向、單相交流調壓，正弦波同步移向，西門子TC785集成觸發電路。

10.DK07直流斬波實驗

根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚�Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。

11.K08給定及實驗器件

提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。

12.DK09新器件特性實驗

提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。

13.DK11單相調壓與可調負載

提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。

14.DK12變壓器實驗

提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。

15.DK18 PS-ZVS-PWM軟開關技術

該掛件完成PS-ZVS-PWM軟開關技術實驗。

16.DQ34智能轉矩，轉速，輸出功率測試儀

配合轉速表測直流電動機的轉矩、轉速、輸出功率。

17.DQ09直流并(他）勵電動機（DC220V，355W）

18.DQ10三相鼠籠式異步電動機（380V，370W，Y接法）

19.DK28三相異步電機變頻調速模塊

提供基于DSP的主控板及IPM智能功率模塊的矢量控制變頻調速電路、提供變頻調速按鍵與LED顯示電路模塊。

20.DQ39繼電接觸控制（一）

掌握一般強電系統的安裝和調試工作過程知識，提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板上設有搖臂結構。

21、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

序號	編號	名稱	數量
1	DK01	電源控制屏	1件
2	DK02	實驗平臺	1張
3	DQ03-1	固定電機導軌、測速系統及智能數顯轉速表	1件
4	DQ27	三相可調電阻（每組900Ω*2/0.41A）	1件
5	DK03	三相晶閘管主電路	1件
6	DK04	三相晶閘管觸發電路	1件
7	DK05	單相晶閘管觸發電路	1件
8	DK07	直流斬波電路	1件
9	DK08	給定及實驗器件	1件
10	DK09	新器件特性實驗	1件
11	DK10	可調電阻器，電容器	1件
12	DK11	單相調壓與可調負載	1件
13	DK12	變壓器實驗	1件
14	DK18	PS-ZVS-PWM軟開關技術	1件
15	GDK28	三相異步電機變頻調速模塊	1件
16	DQ09	直流他（并）勵電動機	1臺
17	DQ10	三相鼠籠式異步電動機	1臺
18	DQ39	繼電接觸控制（一）	1件
19	DQ34	智能轉矩，轉速，輸出功率測試儀	1件
20		高可靠護套結構手槍插實驗連接線及配件	1套
21		實訓室安全用電智能電源管理系統	全室配1套
22		鐵質四腳方凳，高密度板凳面，結實美觀耐用	2只/套
23		無線智能考核系統	1套
