電工技術實訓臺,電工技術實訓設備,電工技術實訓裝置 > 行業新聞 >維修電工實訓考核設備

2021年12月18日

電工技術實訓臺,電工技術實訓設備,電工技術實訓裝置

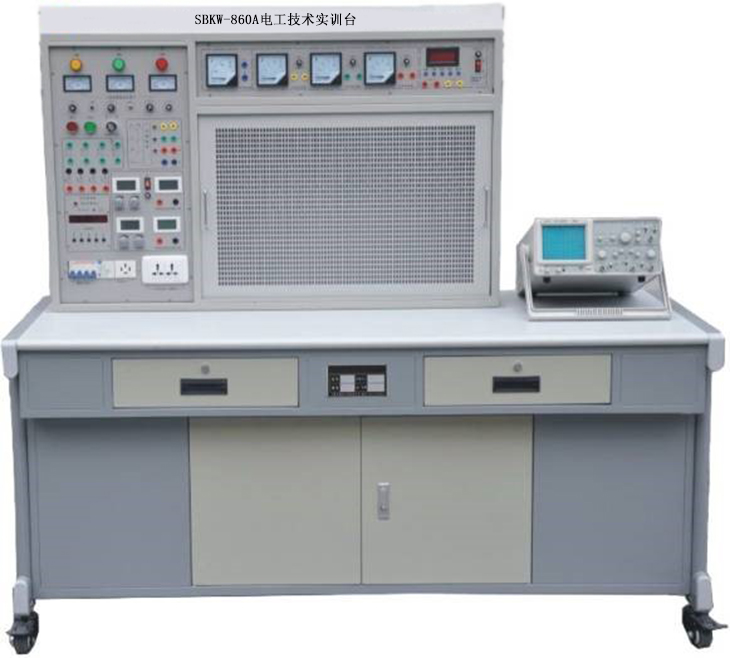

SBKW-860A電工技術實訓臺

一、產品特點：

電工技術實訓臺為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用網孔板結構，訓練與鑒定接近工業現場，外形美觀，結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強，裝置設置多重科學安全保護措施，確保設備和使用者人身安全，非常適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會(huì )保險職業技能鑒定中級以上水平。一個實訓室參考標準配備1臺教師臺，用戶可根據學生人數酌情增減學生臺。整個實訓室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志產品。

二、電工技術實訓臺技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、電源及參數：

2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。

2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。

2.3、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。

3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。

★4、智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★5、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

6、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。

7、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。

8、大功率電阻：三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用于異步電動機的能耗制動。

9、單、三相插座：為外部?jì)x器提供工作電源。

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、構成與配備

1、學生實訓操作桌1張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。

序號	名稱	數量	單位	備注
1	控制屏	1	套
2	實訓桌	1	張
3	學生凳	2	張
4	器材配備	1	套	見表一
6	網孔板	1	塊
7	學生凳	1	套
8	指導書	1	本

序號	名稱	數量	單位	備注
1	表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具	1	套
2	電烙鐵及烙鐵架	1	套
3	指針萬用表MF-47	1	只
4	數字萬用表UT33B⁺	1	只
5	單相電度表	1	只
6	三相電度表	1	只
7	電流互感器	3	只
8	兆歐表	1	只
9	鉗形電流表	1	只
11	保險盒	3	只
12	熔斷器	6	只
13	拉線開關、圓插座、平燈頭	各2	只
14	20W日光燈	1	套
15	換相開關	1	只
16	三相電動機拆裝拉具	1	套
17	鋼劇架	1	把
18	單相電動機	1	臺
19	三相電動機180W	2	臺
20	交流接觸器	3	只	CJX2-0910 380V
21	輔助觸頭	3	只	F4-22
22	斷路器	1	只	DZ108-20/10
23	3H鐵索按鈕	2	只
24	熱繼電器	2	只	R16B-20/3
25	時間繼電器	1	只
26	50W變壓器	1	只
27	單刀開關	1	只
28	三相閘刀	1	只
29	信號燈	1	只
30	走線槽	2	米
31	配套塑料卡與螺絲	100	套
