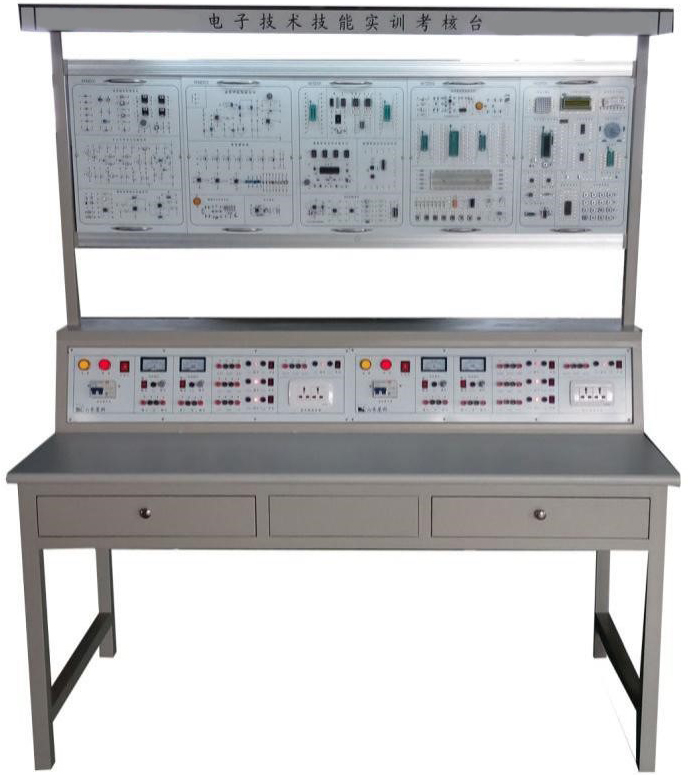

SB-DZ3電子技術技能實訓考核臺

一、系統概述

電子技術技能實訓考核臺是專門針對高考電子技術技能考試要求而設計的一套電子專業技能訓練和考試系統，能實現模擬電路組裝焊接與調試、數字電路組裝焊接與調試、單片機控制技術的實訓與技能考試。

主要運用實訓設備完成設備和工具的恰當使用，熟練完成考試大綱要求的技能考試與訓練。

二、主要特點

1、突出崗位技能培訓：

貼近技能考核要求，突出崗位技能培養，采用項目教學法進行教學。

2、學生易學：

配套電子元器件認識、電子儀器工具認識，采用多計算機技術和多媒體技術使枯燥的專業知識形象化、趣味化，引導學生逐步掌握電子產品裝配調試技能。

三、技術指標

1、實訓臺尺寸： 1600mm*700mm *1700mm

2、供電電源：AC220V 單相三線，帶漏電保護；

（1）有電源指示、供電指示

（2）有接地保護

（3）有過流保護

（4）安全特性符合有關國家標準

3、電源插座：?jiǎn)蜗?span lang="EN-US">3孔插座2組；

4、電源模塊

電源模塊有接地保護、漏電保護、絕緣膠皮等保護措施，保證整個實訓過程的安全可靠。

4.1 直流±12V電壓源兩路

4.2 交流雙15V電壓源兩路

4.3 直流±5V電壓源兩路

4.4 交流雙8V電壓源兩路

5、以下典型電子電路技能實訓項目提供

1）電子電路原理圖

2）電路裝配套件

3）PCB板、連接導線

3、實驗板包含有下述電路：

MD01號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

晶體管共射極放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電源支路帶有功能開關，方便支路電阻測量。

場效應管共源級放大電路：

1、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、弓形針、圓孔針配套使用，方便學生操作和實驗。

MD02號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

晶體管兩級負反饋放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

MD03號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

差分放大器電路：

1、輸入回路、負載回路可插拔式開放型設計。

2、進口多圈精密可調電阻。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

OTL分立件功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

OTL集成功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

喇叭音響電路：

1、8歐外置喇叭。

2、輸入、輸出回路開放。

MD04號板集成運算放大器電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

積分/微分、指數/對數運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

比例放大、加減法、比較器運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

帶阻有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

低通、高通、帶通有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

RC振蕩器電路

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

可調直流電平輸出電路：

1、兩路輸出。

2、-8V至+8V連續可調。

MD05號板數字電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

信號源電路：

1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ連續可調，幅度5V。

3、正向單脈沖輸出、反向單脈沖輸出。

三太邏輯筆電路：

1、輸入-高電平

2、輸入-高阻態

3、輸入-低電平

芯片座電路;

1、14芯鎖緊芯片座6個。

2、芯片座引腳與鉚孔一一對應引出。

數碼管BCD譯碼驅動電路：

數碼管共陰極驅動電路：

LED二極管驅動電路：

電平狀態輸出電路：

MD06號板數字電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

4、EEPRAM儲存電路。

5、時鐘電路。

6、單總線溫度傳感器電路。

7、蜂鳴器電路。

8、獨立鍵盤、矩陣鍵盤電路。

9、紅黃綠燈電路

10、共陽數碼管電路

11、液晶接口電路

MD07號板元件庫板此板中包含的元件有：

電容元件

電阻元件

可調電容（雙聯可調電容、小瓷片可調電容）

可調電阻

電感元件

DPJ板單片機實訓模塊

二、系統組成：

硬件：

（1）開發系統組成：?jiǎn)纹瑱C仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

實驗儀機箱采用輕質鋁合金和高密度防火材料制作而成, 外型高雅氣派,箱體輕便、牢固、不變形，,絕緣安全性能好。

·插孔：

系統采用鎖緊式鍍金大孔座，既美觀大氣，又接觸可靠、方便實驗連接。

三、系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的DJ-208型51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F 單片機（SOC）：選配DJ-C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。并配有EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件�？蓪η度胧较到yC8051F 單片機（SOC）進行實驗、開發。（結算價：600元）

（3）仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。

（4）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（5）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（6）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（7）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（8）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

三、實驗內容

1、基礎實驗

實驗一、晶體管共射極放大器實驗

實驗二、晶體管共集電極放大器實驗

實驗三、結型場效應管共源放大器實驗

實驗四、晶體管兩級負反饋放大器實驗

實驗五、直流穩壓電源實驗

實驗六、OTL集成功率放大器實驗

實驗七、OTL分立功率放大器實驗

實驗八、差分放大器實驗

實驗九、積分、微分、指數、對數運算實驗

實驗十、比例放大、加減法、比較器運算實驗
