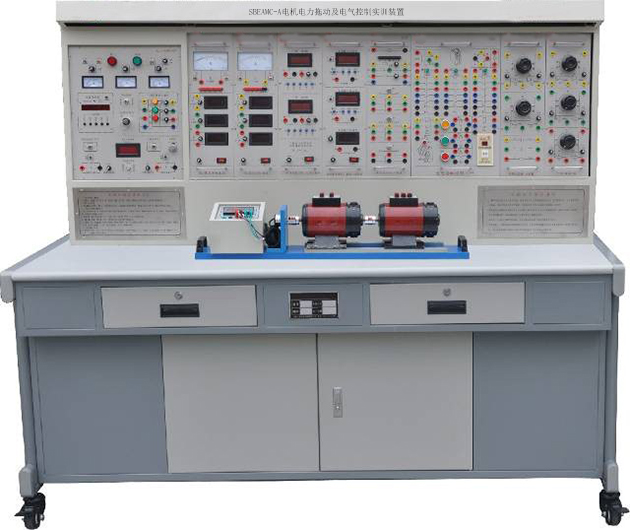

SBEAMC-A電機電力拖動及電氣控制實訓裝置
一、電機電力拖動及電氣控制實訓裝置總體說明
電機電力拖動及電氣控制實訓裝置,電機拖動技術實驗裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、"可編程控制器技術"及"工廠電氣控制"等課程實驗大綱的說明。適用于高等院�，F有的電機、電氣技術實驗設備的更新改造，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件�！峨姍C學》是電氣工程及其自動化專業的一門技術基礎課，其相近課程《電機與拖動基礎》是自動化專業的一門技術基礎課。它不僅是本專業的理論基礎，且為《電機設計》、《交流調速系統》、《電力拖動基礎》、《電力工程》、《電氣工程數值計算》等后續專業課程提供分析方法，同時也是電氣工程及其自動化、電機與電器、電工理論與新技術等多個專業研究生入學考試的課程，該課程在本專業教學中占有十分重要的地位。
二、電機電力拖動及電氣控制實訓裝置技術說明:
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 約160Kg 規格：1700*700*1600mm
三、電機電力拖動及電氣控制實訓裝置實驗項目
（一）直流電機實驗
1.認識實驗
2.直流發電機
3.直流并勵電動機
4.直流串勵電動機
（二）變壓器實驗
1.單相變壓器
2.三相變壓器
3.三相變壓器的聯接組和不對稱短路
4.三相三繞組變壓器
5.單相變壓器的并聯運行
6. 三相變壓器的并聯運行
（三）異步電機實驗
1.三相鼠籠異步電動機的工作特性
2.三相異步電動機的起動與調速
3.單相電容起動異步電動機
4.單相電容運轉異步電動機
5.雙速異步電動機
（四）同步電機實驗
1.三相同步發電機的運行特性
2. 三相同步發電機的并網運行
3.三相同步電動機
4.三相同步電機參數的測定
（五）電動機機械特性的測定
1.直流他勵電動機在各種運轉狀態下的機械特性
2.三相異步電動機在各種運行狀態下的機械特性
3.三相異步電機M-S曲線的測繪
（七）繼電接觸控制、電力拖動（電氣控制）實驗
1.三相異步電動機點動和自鎖控制線路
2.三相異步電動機的正反轉控制線路
3.三相異步電動機Y-Δ降壓起動控制線路
4.三相異步電動機能耗制動控制
5.兩臺三相異步電動機起動順序控制
6.三相線繞式異步電機起動控制線路
7.雙速異步電動機的控制線路
8.工作臺自動往返循環控制線路
9.兩地控制線路
10.C620車床電氣控制線路
11.電動葫蘆電氣控制電路實驗
12. X62W銑床模擬控制線路的調試分析
13.M7130平面磨床的電氣控制線路
四、電機電力拖動及電氣控制實訓裝置配置及說明
1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷電源；
設有電壓型漏電保護器2,如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象,即能告警并切斷電源；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
(5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。采用單片機自動控制、按鍵為觸摸式。
(6) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、光碼盤測速及數字轉速表。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A）
6、DQ07直流復勵發電機
7、DQ08直流串勵電動機
8、DQ09直流并（他）勵電動機
9、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
10、DQ11三相線繞式異步電動機
11、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
12、DQ14三相同步電機
13、DQ15單相電容起動異步電動機
14、DQ16單相電容運轉異步電動機
15、DQ18三相雙速異步電動機
16、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
17、DQ20三相鼠籠電動機（△220V）（"繼電接觸控制"實驗用）
18、DQ22直流數字電壓、毫安、安培表(三只)直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。
19、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jì)陕穯蜗喙β?span lang="EN-US">P1、P2，并通過單獨5位LED顯示兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
20、DQ26三相可調電阻器
21、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
22、DQ29可調電阻器、電容器：提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
23、DQ31波形測試及開關板
由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
24、DQ32旋轉燈、并網開關、同步機勵磁電源
25、DQ39繼電接觸控制(一)
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。
26、DQ39-1繼電接觸控制(二)
提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
25、DQ39-2繼電接觸控制(三)
提供中間繼電器（線圈電壓220V）二只，按鈕二只，時間繼電器1只。
26、DQ44數/模交流電流表
由三只數字交流電流表和一只指針電流表組成，測量范圍0～5A，精度0.5級，三位半位數碼顯示。
27、DQ45數字交流電壓表：由三只數字交流電壓表和一只指針電壓表組成組成，測量范圍0～500V，精度0.5級，三位半數碼顯示。
28、實驗連接線及配件：采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
五、的電機電力拖動及電氣控制實訓裝置安全保護體系
1、三相四線制(或三相五線制)電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2、控制屏電源由接觸器通過起、停按鈕進行控制。
3、屏上裝有兩套電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
5、屏上三相調壓器原、副邊各設有一套過流保護裝置。調壓器短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
6、設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
7、各種電源及各種儀表均有可靠的保護功能。
8、實驗連接線安全、可靠、防觸電。
★六、電機電力拖動及電氣控制實訓裝置配置清單
|
序 號 |
編 號 |
名 稱 |
數量 |
|
1 |
DQ01B |
電源控制屏 |
1套 |
|
2 |
DQ02 |
實驗桌 |
1張 |
|
3 |
DQ03-1 |
電機導軌及測速系統 |
1套 |
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
5 |
DQ06 |
三相芯式變壓器 |
1件 |
|
6 |
DQ07 |
直流復勵發電機 |
1臺 |
|
7 |
DQ08 |
直流串勵電動機 |
1臺 |
|
8 |
DQ09 |
直流并勵電動機 |
1臺 |
|
9 |
DQ10 |
三相鼠籠式異步電動機（380/220,Y/△） |
1臺 |
|
10 |
DQ11 |
三相線繞式異步電動機（220，Y） |
1臺 |
|
11 |
GDQ12 |
線繞式異步電動機啟動與調速電阻箱 |
1臺 |
|
12 |
DQ14 |
三相同步電機 |
1臺 |
|
13 |
DQ15 |
單相電容起動異步電動機 |
1臺 |
|
14 |
DQ16 |
單相電容運轉異步電動機 |
1臺 |
|
15 |
DQ19 |
校正直流測功機 |
1臺 |
|
16 |
DQ20 |
三箱鼠籠電動機（△220V） |
1臺 |
|
17 |
DQ22 |
DQ22直流數字電壓、毫安、安培表(三只) |
2件 |
|
18 |
DQ44 |
數/模交流電流表 |
1件 |
|
19 |
DQ45 |
數/模交流電壓表 |
1件 |
|
20 |
DQ25 |
單三相智能功率、功率因數表 |
1件 |
|
21 |
DQ26 |
三相可調電阻器（2*90歐姆*3,150W） |
1件 |
|
22 |
DQ27 |
三相可調電阻器（2*900歐姆*3,150W） |
1件 |
|
23 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
24 |
DQ32 |
旋轉燈、關網開關、同步機勵磁電源 |
1件 |
|
25 |
DQ39 |
繼電接觸控制（一） |
1件 |
|
26 |
DQ39-1 |
繼電接觸控制（二） |
1件 |
|
27 |
DQ39-2 |
繼電接觸控制（三） |
1件 |
|
28 |
|
高可靠護套結構手槍插實驗連接線及配件 |
1套 |
