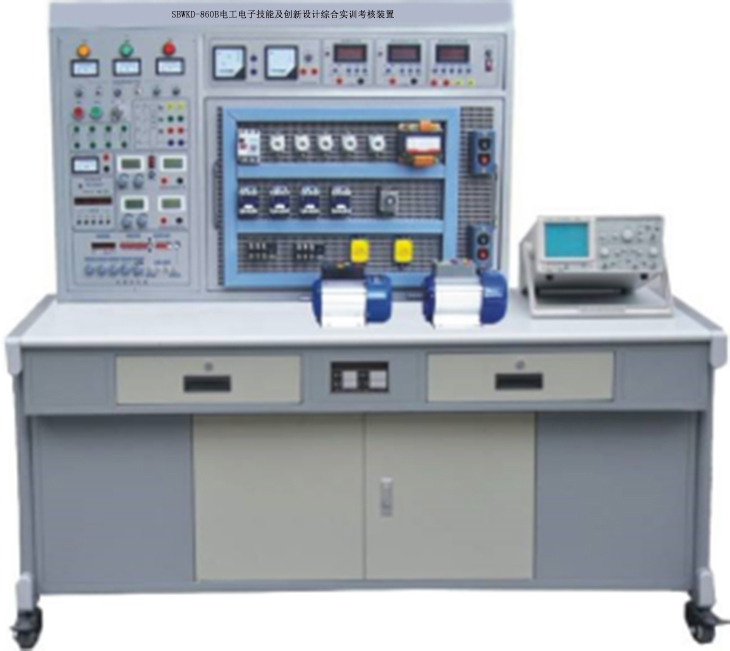

SBWKD-860B電工電子技能及創(chuàng )新設計綜合實訓考核裝置
一、產品特點：
電工電子技能及創(chuàng )新設計綜合實訓考核裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理、牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強，裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定。
電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線，故障分析與處理，可達到勞動及社會(huì )保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品制作調試，學會(huì )閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（配備三十幾套特制實訓電路板和相應電路元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。實訓臺上增加了電子創(chuàng )新設計透明模塊與九孔萬能電路插板，可開展電子創(chuàng )新項目實訓，實訓項目豐富。
一個實訓室參考標準配備1臺教師臺（實訓演示兼分別遙控學生工作電源），12臺/24座學生臺，用戶可根據學生人數酌情增減學生臺。整個實訓考核室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志產品。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
6、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
7、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
8、直流數顯電壓表一只，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。
9、直流數顯毫安表一只，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。
11、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
12、大功率電阻：三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用于異步電動機的能耗制動。
13、單、三相插座：為外部?jì)x器提供工作電源。
14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
15、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、整個實訓室構成與配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）
1、學生實訓操作桌12張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共12臺，每張學生實訓考核操作桌上配置1臺。
3、教師臺1臺：由實訓操作桌、實訓演示屏、學生用電集成遙控等組成，即可作實訓演示又能分別控制學生實訓考核臺的電源。
4、器材配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：
|
序號 |
名 稱 |
每臺數量 |
全室數量 |
單位 |
備 注 |
|
1 |
實訓臺 |
1 |
13 |
臺 |
|
|
2 |
實訓桌 |
1 |
13 |
張 |
|
|
3 |
學生凳 |
2 |
26 |
張 |
|
|
4 |
仿真軟件 |
1 |
13 |
套 |
附一 |
|
5 |
開放實驗室信息管理系統 |
|
1 |
套 |
附二 |
|
A：電工部分： |
|||||
|
1 |
人體復蘇模型 |
|
1 |
個 |
教師急救演示 |
|
2 |
滅火器 |
|
1 |
只 |
教師演示 |
|
3 |
直流電機 |
|
1 |
臺 |
100W，教師拆裝演示 |
|
4 |
手槍鉆 |
1 |
13 |
把 |
|
|
5 |
表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗、鑷子等電工工具 |
1 |
13 |
套 |
|
|
6 |
電烙鐵及烙鐵架 |
1 |
25 |
套 |
|
|
7 |
指針萬用表MF-50 |
1 |
13 |
只 |
|
|
8 |
數字萬用表890B+ |
1 |
13 |
只 |
|
|
9 |
單相電度表 |
1 |
13 |
只 |
|
|
10 |
三相電度表 |
1 |
13 |
只 |
|
|
11 |
電流互感器 |
3 |
69 |
只 |
|
|
12 |
兆歐表 |
1 |
13 |
只 |
|
|
13 |
鉗形電流表 |
1 |
13 |
只 |
|
|
14 |
轉速表 |
|
1 |
只 |
教師臺用 |
|
15 |
變壓器繞線機 |
|
2 |
只 |
分組訓練 |
|
16 |
保險盒 |
3 |
69 |
只 |
|
|
17 |
熔斷器 |
6 |
78 |
只 |
|
|
18 |
拉線開關、園插座、平燈頭 |
各2 |
各2*13 |
只 |
|
|
19 |
20W日光燈 |
1 |
13 |
套 |
|
|
20 |
換相開關 |
1 |
13 |
只 |
|
|
21 |
電阻、變壓器組件 |
1 |
13 |
套 |
|
|
22 |
三相電動機拆裝拉具 |
|
3 |
套 |
|
|
23 |
鋼劇架 |
1 |
13 |
把 |
|
|
24 |
單相電動機 |
1 |
13 |
臺 |
|
|
25 |
三相電動機180W |
2 |
26 |
臺 |
|
|
26 |
交流接觸器 |
4 |
42 |
只 |
|
|
27 |
組合開關 |
1 |
13 |
只 |
|
|
28 |
3H鐵索按鈕 |
1 |
13 |
只 |
|
|
29 |
熱繼電器 |
2 |
13 |
只 |
|
|
30 |
時間繼電器 |
1 |
13 |
只 |
|
|
31 |
50W變壓器 |
1 |
13 |
只 |
|
|
32 |
單刀開關 |
1 |
13 |
只 |
|
|
33 |
三相閘刀 |
1 |
13 |
只 |
|
|
34 |
信號燈 |
1 |
13 |
只 |
|
|
35 |
變壓器繞線桌 |
|
1 |
張 |
分組訓練 |
|
36 |
臺鉆 |
|
1 |
臺 |
|
|
37 |
走線槽 |
2 |
26 |
米 |
|
|
38 |
雙門立柜 |
|
2 |
個 |
|
|
39 |
學生凳 |
|
25 |
張 |
|
|
B：電子部分： |
|||||
|
1 |
敷銅板（PCB）制作 |
1 |
13 |
片 |
|
|
2 |
通用焊接電路板（焊接訓練）及組件 |
1 |
13 |
套 |
|
|
3 |
電子技能實訓考核組件（包括特制線路板及相應元器件） |
23 |
299 |
套 |
見表一 |
|
4 |
實訓萬能九孔電路板掛箱（35*60CM） |
1 |
13 |
套 |
電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。 |
|
5 |
電子創(chuàng )新設計透明電子技術實訓模塊 |
1 |
13 |
套 |
盒體透明直觀，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便。見表二 |
表一：實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。
|
序號 |
名 稱 |
實 訓 目 的 |
|
1 |
三端穩壓電源 |
掌握三端穩壓模塊的接線方法及應用； |
|
2 |
串聯型直流穩壓電源 |
掌握串聯型直流穩壓器的調試方法； |
|
3 |
低頻信號電壓放大器 |
掌握放大器的工作原理、裝配焊接工藝、調試方法； |
|
4 |
具有負反饋信號放大器電路 |
掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法； |
|
5 |
文氏橋振蕩器的焊接與制作 |
掌握運放741工作特點及文氏振蕩器的工作原理； |
|
6 |
電池電壓監視電路 |
熟悉應用廣泛的電壓監視器的工作原理及制作方法； |
|
7 |
電子催眠器 |
掌握單結管的工作原理及應用； |
|
8 |
模擬“知了”電子電路 |
掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
|
9 |
實用聲控、光控節電照明燈電路 |
掌握555時基集成電路、可控硅、聲、光元器件的綜合實際應用及焊接、 調試技能和綜合訓練； |
|
10 |
語音報警喇叭 |
掌握門鎖防盜報警器電路的工作原理； |
|
11 |
邏輯測試器 |
了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理； |
|
12 |
正負脈沖信號 |
掌握正負脈沖的工作原理及集成的功能特性； |
|
13 |
智力競賽搶答器 |
了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理， 進一步熟悉子電路的裝配、調試、檢修方法； |
|
14 |
水位報警器 |
熟悉數字集成與非門電路的應用，掌握電路的工作原理； |
|
15 |
迷你閃光彩燈 |
熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝； |
|
16 |
光控音樂(lè )門鈴 |
了解音樂(lè )集成塊和光敏三極管的具體應用，熟悉光控音樂(lè )門鈴的電路結構和工作原理； |
|
17 |
實用模擬自然風控制器 |
掌握NE555和晶閘管構成的模擬自然風控制器工作原理， 進一步熟悉電子電路的裝配、調試、檢測方法； |
|
18 |
臺燈調光器 |
了解晶閘管和單結晶閘管的特性與應用， 掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理； |
|
19 |
實用CMOS觸摸鎖鑰 |
了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理； |
|
20 |
自動充電器 |
掌握變壓器、繼電器在電路中的運用，及該電路的工作原理； |
|
21 |
分立AM收音機 |
六管超外差便攜式，掌握收音機的工作原理及調試方法； |
|
22 |
集成FM收音機 |
SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
|
23 |
數字萬用表 |
三位半顯示，可測電壓、電流、電阻、晶體管； |
表二：電子創(chuàng )新透明模塊清單
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
4Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
5.1Ω/2W |
2 |
裝透明元件盒內 |
|
電 阻 |
8Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
10Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
16Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
20Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
30Ω/2W |
1 |
裝透明元件盒內 |
|
電 阻 |
51Ω/1W |
2 |
裝透明元件盒內 |
|
電 阻 |
75Ω/1W |
1 |
裝透明元件盒內 |
|
電 阻 |
100Ω/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
120Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
150Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
200Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
240Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
300Ω/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
330Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
470Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
510Ω/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
620Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
650Ω/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
1K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
1.5K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
2K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
2.4K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
2.7K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
3K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
3.3K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
3.9K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
4.3K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
4.7K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
5.1K/0。25W |
3 |
裝透明元件盒內 |
|
電 阻 |
6.8K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
7.5K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
9.1K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
10K/0。25W |
5 |
裝透明元件盒內 |
|
電 阻 |
13K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
15K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
20K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
30K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
36K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
39K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
47K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
51K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
68K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
100K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
150K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
200K/0。25W |
2 |
裝透明元件盒內 |
|
電 阻 |
300K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
470K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
510K/0。25W |
1 |
裝透明元件盒內 |
|
電 阻 |
1M/0。25W |
1 |
裝透明元件盒內 |
|
電 位 器 |
470Ω/0。5W |
1 |
裝透明元件盒內 |
|
電 位 器 |
1K/0。5W |
2 |
裝透明元件盒內 |
|
電 位 器 |
4.7K/0。5W |
1 |
裝透明元件盒內 |
|
電 位 器 |
10K/0。5W |
1 |
裝透明元件盒內 |
|
電 位 器 |
47K/0。5W |
1 |
裝透明元件盒內 |
|
電 位 器 |
100K/0。5W |
1 |
裝透明元件盒內 |
|
電 位 器 |
470K/0。5W |
2 |
裝透明元件盒內 |
|
電 位 器 |
1M/0。5W |
1 |
裝透明元件盒內 |
|
電 解 電 容 |
0.1UF/16V |
1 |
裝透明元件盒內 |
|
電 解 電 容 |
4.7UF/16V |
1 |
裝透明元件盒內 |
|
電 解 電 容 |
10UF/16V |
3 |
裝透明元件盒內 |
|
電 解 電 容 |
33UF/16V |
1 |
裝透明元件盒內 |
|
電 解 電 容 |
47UF/25V |
2 |
裝透明元件盒內 |
|
電 解 電 容 |
100UF/ |
3 |
裝透明元件盒內 |
|
電 解 電 容 |
220UF/35V |
1 |
裝透明元件盒內 |
|
電 解 電 容 |
470UF/35V |
1 |
裝透明元件盒內 |
|
瓷 片 電 容 |
300P/63V |
1 |
裝透明元件盒內 |
|
瓷 片 電 容 |
1000P/63V |
2 |
裝透明元件盒內 |
|
瓷 片 電 容 |
4700P/63V |
1 |
裝透明元件盒內 |
|
瓷 片 電 容 |
0.01UF/63V |
3 |
裝透明元件盒內 |
|
瓷 片 電 容 |
0.1UF/63V |
2 |
裝透明元件盒內 |
|
瓷 片 電 容 |
0.47UF/63V |
1 |
裝透明元件盒內 |
|
瓷 片 電 容 |
1UF/250V |
1 |
裝透明元件盒內 |
|
瓷 片 電 容 |
2UF/250V |
1 |
裝透明元件盒內 |
|
音頻輸入變壓器 |
|
1 |
裝透明元件盒內 |
|
音頻輸出變壓器 |
|
1 |
裝透明元件盒內 |
|
變 壓 器 |
220/6V.6V.24V/8W |
1 |
裝透明元件盒內 |
|
電 感 |
8Ω |
1 |
裝透明元件盒內 |
|
電 感 |
390UH |
1 |
裝透明元件盒內 |
|
二 極 管 |
4007 |
4 |
裝透明元件盒內 |
|
二 極 管 |
2AP9 |
1 |
裝透明元件盒內 |
|
發 光 二 極 管 |
|
2 |
裝透明元件盒內 |
|
穩 壓 二 極 管 |
2CW54 |
2 |
裝透明元件盒內 |
|
穩 壓 二 極 管 |
2CW76 |
1 |
裝透明元件盒內 |
|
光 敏 二 極 管 |
|
1 |
裝透明元件盒內 |
|
晶 振 |
10M |
1 |
裝透明元件盒內 |
|
場 效 應 管 |
3DJ6 |
1 |
裝透明元件盒內 |
|
單 結 管 |
BT33 |
1 |
裝透明元件盒內 |
|
晶 閘 管 |
KP1 |
1 |
裝透明元件盒內 |
|
三 極 管 |
3DG6 |
2 |
裝透明元件盒內 |
|
三 極 管 |
3DG12 |
2 |
裝透明元件盒內 |
|
三 極 管 |
3AX31 |
1 |
裝透明元件盒內 |
|
三 極 管 |
3DA1 |
1 |
裝透明元件盒內 |
|
三 端 穩 壓 |
7805 |
1 |
裝透明元件盒內 |
|
指示燈(信號燈) |
12V |
1 |
裝透明元件盒內 |
|
開 關 |
|
2 |
裝透明元件盒內 |
|
喇 叭 |
8Ω/0.2W |
1 |
裝透明元件盒內 |
|
繼 電 器 |
6V |
1 |
裝透明元件盒內 |
|
直流電表 |
±100UA |
1 |
裝透明元件盒內 |
|
直流表 |
1000UA |
1 |
裝透明元件盒內 |
|
直流電 表 |
10MA |
1 |
裝透明元件盒內 |
|
電平開關和邏輯電平指示 |
16位 |
1 |
裝透明元件盒內 |
|
集 成 座 |
14腳 |
4 |
裝透明元件盒內 |
|
集 成 座 |
16腳 |
2 |
裝透明元件盒內 |
|
集 成 座 |
20腳 |
1 |
裝透明元件盒內 |
|
集 成 座 |
28腳 |
1 |
裝透明元件盒內 |
|
集 成 運 放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩 沖 器 |
74LS125 |
1 |
|
|
譯 碼 器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計 數 器 |
74LS160 |
2 |
|
|
計 數 器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計 數 器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
六、參考實訓考核項目：
A：電工技能部分：
1．低壓驗電筆的使用
2．滅火器的操作方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握
4．常用工具的使用與識別
5．常用導線的連接和絕緣的恢復
6．電烙鐵的拆裝與焊接技能訓練
7．電工識圖訓練
8．電工布線工藝
9．日光燈電路的按裝接線
10．單相電度表直接接線電路安裝
11．單相電度表經電流互感器的接線電路安裝
12．配電板安裝
13．室內配線
14．室內照明電路安裝
15．萬用表轉換開關的使用和讀數
16．交流電壓的測量
17．直流電壓、直流電流的測量
18．電流表、電壓表的安裝
19．電阻的測量
20．兆歐表、鉗形電流表接地電阻測定儀的使用
21．單相功率、功率因數的測量
22．三相四線有功電度表的安裝接線
23．三相四線有功電度表經電流互感器的安裝與接線
24．常用開關繼電器拆裝25．交流接觸器的拆卸與組裝
26．常用啟動器的結構觀察與檢測
27．小型變壓器的制作
28．小型變壓器故障檢查與排除
29．三相鼠籠式電動機的拆裝與測試
30．三相鼠籠式異步電動機運行巡視
31．三相鼠籠式異步電動機的定期檢修
32．三相鼠籠式電動機故障分析
33．定子繞組局部故障的排除
34．單相電容式電動機繞組的拆裝
35．單相電容式電動機故障與排除
36．手動正轉控制線路的安裝與檢修訓練
37．接觸器點動正轉控制
38．具有自鎖的正轉控制
39．具有過載保護的正轉控制
40．接觸器聯鎖的正反轉控制
41．按鈕聯鎖的正反轉控制線路
42．按鈕、接觸器復合聯鎖的控制線路
43．按觸器控制Y-△降壓控制
44．X62-W型銑床主軸與進給電機的聯鎖控制
45．時間繼電器控制Y-△降壓起動控制
46．C620-1型車床控制線路的模擬安裝
47．直流電動機的拆裝訓練（教師演示）
48．直流電動機的檢修訓練（教師演示）
B：電子技能部分：
1．常用儀器儀表的使用
2．常用電子元器件的識別與檢測
3．電烙鐵拆裝與電子錫焊技能訓練
4．印刷線路板的制作
5．三端集成穩壓直流電源的制作
6．串聯型直流穩壓電源的制作
7．低頻信號電壓放大器的裝配與測試
8．具有負反饋信號放大器電路的制作與測試
9．文式橋振蕩器的焊接與調試
10．電池電壓監視電路的制作與測試
11．電子催眠器電路的制作
12．模擬“知了”電子電路的制作實訓
13．實用聲控、光控節電照明燈的制作與實訓
16．語音報警喇叭的制作與實訓
17．邏輯測試器的制作與測試
18．正負脈沖信號的制作與測試
19．智力競賽搶答器的制作
20．水位報警器電路的制作
21．迷你閃光彩燈的制作
22．光控音樂(lè )門鈴
23．實用模擬自然風控制器的制作
24．臺燈調光電路
25．實用CMOS觸摸鎖鑰電路
26．自動充電器的制作
27．半導體收音機的組裝與調試
C：電子創(chuàng )新設計實訓（用透明創(chuàng )新模塊完成）
(1)模擬部分
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡(luò )的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
(2)數字部分
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
