"追求技術進步、服務科教興國、支持教育事業"
SBDQ-02型電力拖動實驗裝置
電力拖動實訓設備面向專業：機電一體化技術、機械制造與自動化、電氣自動化技術
電力拖動實訓實訓目的：通過實驗實訓幫助廣大學生加強對理論知識的理解，并在實訓的進行過程中，通過理論知識的拾取、轉換、分析方法，使學生掌握電氣控制線路安裝及調試的基本的操作技能，提高學生的動手能力。電力拖動實訓室設備還可用高級維修電工技能鑒定的培訓和考核。
一、概 述
電力拖動實驗裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》《工廠電氣控制》等課程大綱的實驗要求，特別適用于自動化類、機電類、電工電子類等各種專業的實驗教學，為高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

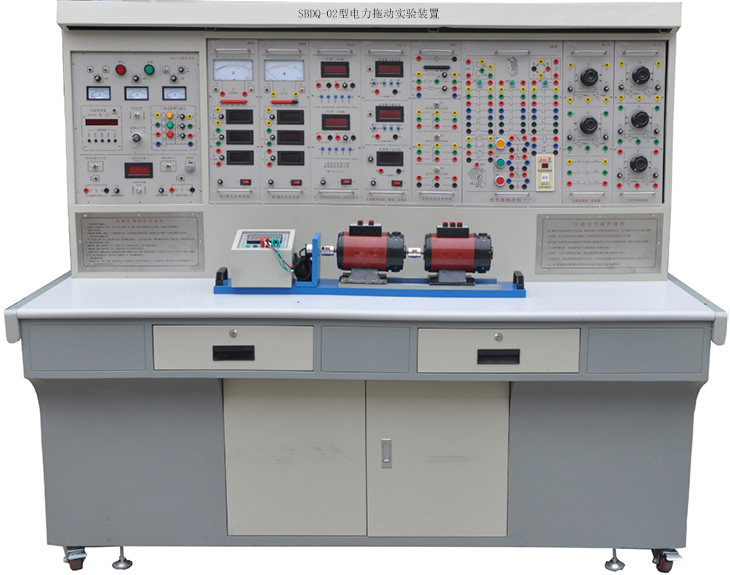

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

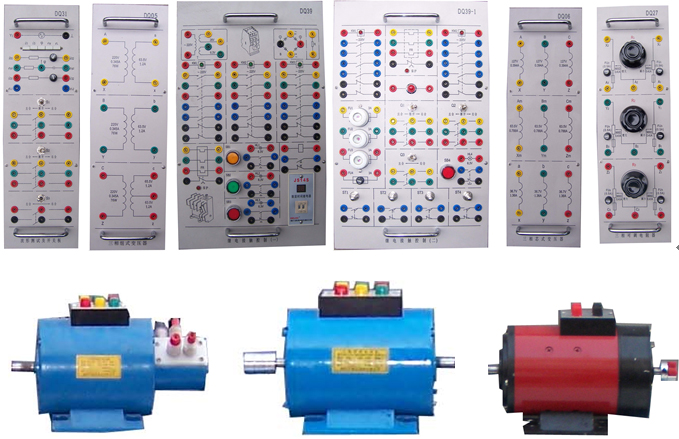

（ 掛件及電機示例）
二、產品特點
1、綜合性強：即能完成"電機及拖動基礎"實驗 ，又能完成"工廠電氣控制（繼電接觸控制）"實驗，還可擴展"可編程控制技術"，"交直流調速技術"等。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用"校正直流測功機"測原動機輸出功率，完全克服了以往"渦流測功機"死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、裝置采用三相隔離變壓器隔離供電（浮地設計）設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
三、電力拖動實驗設備技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) ，海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1870mm×700mm×1580mm
5.安全性能：設有電壓型和電流型漏電保護，符合國家相關安全標準。
四、實驗項目
1.直流電機
1)直流電機認識實驗（冷態電阻測量，銘牌值認識，啟動，換向，調速控制）
2)直流發電機實驗（他勵/復勵發電機特性研究）
3)直流并勵電動機實驗（并勵電機特性研究）
4)直流電動機轉動慣量的測定。
2.變壓器實驗
1)單相變壓器實驗（空載/負載/短路實驗）
2)三相變壓器實驗（空載/負載/短路實驗）
3)三相變壓器的連接組和不對稱短路
4)三相三線圈芯式變壓器
5)單相變壓器的并聯運行
6)三相變壓器的并聯運行
3.異步電機實驗
1)三相鼠籠異步電動機的工作特性
2)三相異步電動機的起動與調速
3)單相電容起動異步電動機
4.電動機機械特性的測定
1)直流他勵電動機在各種運轉狀態下的機械特性（四象限運行）
2)三相異步電動機在各種運行狀態下的機械特性
3)三相異步電機M-S曲線的測繪
5.控制電機實驗
1)旋轉編碼器實驗
2)直流伺服電機實驗
五、電力拖動實驗裝置的配置介紹
1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
設有電壓型漏電保護器，實驗過程中有漏電現象，即切斷電源。
強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警，對儀表起到良好的保護作用。
（5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(6) 控制屏正面大凹槽內，設有兩根鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌凳
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ05三相組式變壓器
（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器 提供150VA、220V/110V、0.4A/0.8A 三相心式變壓器一只。
6、DQ07直流復勵發電機 （Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
7、DQ09 直流他（并）勵電動機（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
8、DQ10三相鼠籠式異步電動機（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A
絕緣等級E）
9、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
10、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
11、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
12、DQ22直流數字電壓、毫安、安培表(三只)
★A. 智能型直流數顯電壓表一只:
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★ B.直流數顯毫安表一只:
采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
★ C.直流數顯電流表一只:
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★13、DQ25單三相智能型功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
14、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
15、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
16、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
17、DQ31C熔斷器及開關板
由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
18、DQ44數/模交流電流表（四只）
由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，3位半數碼顯示。
19、DQ45數/模交流電壓表（四只）
由三只數字交流電壓表和一只指針式精密交流電流組成。測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，3位半數碼顯示。
六、 電力拖動實驗裝置的配置清單
|
序 號 |
編 號 |
名 稱 |
數量 |
|
1 |
DQ01B |
電源控制屏 |
1套 |
|
2 |
DQ02 |
實驗桌 |
1套 |
|
3 |
DQ03-1 |
固定電機導軌、光碼盤測速系統及在線可編程智能數顯轉速表 |
1件 |
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
5 |
DQ06 |
三相芯式變壓器 |
1件 |
|
6 |
DQ07 |
直流復勵發電機 |
1件 |
|
7 |
DQ09 |
直流他（并）勵電動機 |
1臺 |
|
8 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
9 |
DQ11 |
三相線繞式異步電動機 |
1臺 |
|
10 |
GDQ12 |
線繞式異步電動機起動與調速電阻箱 |
1件 |
|
11 |
DQ19 |
校正直流測功機 |
1臺 |
|
12 |
DQ22 |
直流數字電壓、毫安、安培表（三只表）（注：按實驗要求每套需配2件） |
2件 |
|
13 |
DQ44 |
數/模交流電流表（四只表） |
1件 |
|
14 |
DQ45 |
數/模交流電壓表（四只表） |
1件 |
|
15 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
16 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
17 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
18 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
19 |
DQ31C |
熔斷器及開關板 |
1件 |
|
20 |
連接線 |
高可靠護套結構手槍插實驗連接線及配件 |
1套 |
|
21 |
配套教學資源（一） |
電機與變壓器仿真教學軟件（詳見附件一） |
1套 |
|
22 |
配套教學資源（二） |
電力拖動仿真教學軟件（詳見附件二） |
1套 |
|
24 |
配套教學資源（三） |
機床電氣線路仿真教學軟件（詳見附件三） |
1套 |
|
25 |
配套教學資源（四） |
維修電工電類綜合技能鑒定3D仿真軟件（詳見附件四） |
1套 |
|
