電工基本技能綜合實訓設備,電工基礎實訓設備

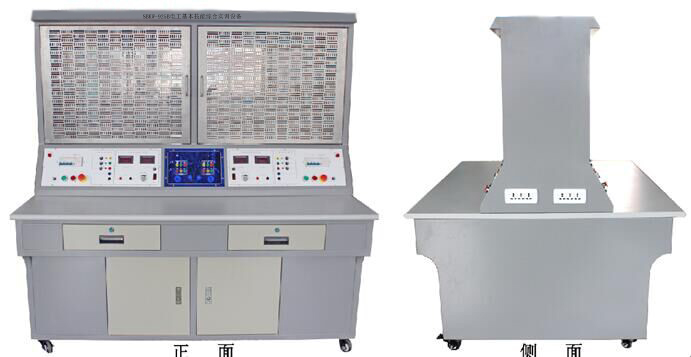

SBKW-925B電工基本技能綜合實訓設備

電工基本技能實訓室設備是機電系所有專業開設的《電工實習》和《電工基本技能實訓照明線路的安裝調試實訓課題的教學任務。電工基本技能實訓裝備了維修電工初級考工中的設備照明安裝線路和拆裝測量中所用的電動機、變壓器、兆歐表等設備。通過實訓幫助學生理論聯系實際，提高動手操作能力，能運用所學的知識，獨立分析和解決電工操作中的一般技術問題，為學生的維修電工初級工鑒定和繼續深入學習奠定扎實基礎。電工實訓室用途可歸納為兩大部分：其一在結合專業理論教學的基礎上，可完成常用電工實驗教學任務和實訓任務;其二可滿足學生掌握電工的實操技能，可進行相應的職業技能證書(初、中、高級電工證)取證作考場和實訓基地。

一、技術參數：

1) 工作電源：三相五線 380V±5％ 50Hz

2) 安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護

3）實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。

4）外形尺寸：1600×1360×1650mm。

二、產品結構

1、桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂環氧聚塑，整機既堅固耐用，又美觀大方。

2桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，中間柜子帶門。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、抗靜電及易清潔等特點。

3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，外表面噴涂環氧聚塑。集成配備了各類電源。操作面板文字符號采用現代彩色噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量?jì)x表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。

4、多功能網板部分：多功能網孔板采用"門框式"設計，主體采用2mm厚的不銹鋼板加工成型，網孔采用改進型"橫二豎六"橢圓長孔加工。

5、每工位一路直流穩壓電源：電壓0-30V，電流2A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5Mv。

物料名稱	型號	單位	數量	產地
電工基本技能綜合實訓電源屏	SBKW-925B	臺	1	上海碩博
鋼制實訓桌	SBKW-925B	張	1	上海碩博
按鈕開關(控制按鈕)	2H	個	8	江陰電器有限公司
行程開關	LX19-001	個	16	上海金山開關廠
漏電斷路器	DZ47E-63	個	4	上海人民成套設備有限公司
輔助觸頭	F4-22	個	16	上海人民成套設備有限公司
交流接觸器	CJX-0910	個	20	上海人民成套設備有限公司
熱過載繼電器	JR36-20	個	8	上海人民成套設備有限公司
中間繼電器	JZ7-44	個	4	上海人民成套設備有限公司
時間繼電器	ST3P	個	8	浙江一函電氣有限公司
時間繼電器座	JSZ3	個	8	浙江一函電氣有限公司
熔斷器座	RT14-20	個	20	滬豐熔斷器廠
熔體	RO15-2	個	8	滬豐熔斷器廠
熔體	RO15-10	個	12	滬豐熔斷器廠
可調管式線饒電阻	75Ω	個	12	松鶴電器廠
啟動電容(電力電容)	4uF	個	4	上海寶匯電容器公司
橋堆	KBPC35	個	4	深圳市偉創(chuàng )捷電子
二極管	5408	個	4	深圳市偉創(chuàng )捷電子
漏電開關盒	PZ30	個	4	浙江龍灣沙城奧斯美電器廠
漏電斷路器	DZ47E-63	個	4	浙江龍灣沙城奧斯美電器廠
電源插座	86型	個	8	浙江龍灣沙城奧斯美電器廠
單極開關	86型	個	8	浙江龍灣沙城奧斯美電器廠
蓋板	86型	個	4	浙江雙雁電器廠
插座底盒	86型	個	12	浙江雙雁電器廠
燈座	E27	個	16	上海恒緣燈座有限公司
插口燈泡	30W	個	4	上海國榮金邦電器廠
螺口燈泡	30W	個	12	上海國榮金邦電器廠
彎頭	DN20	個	4	上海億塑管業
線管三通	DN20	個	4	上海億塑管業
管卡	DN20	個	24	上海億塑管業
活接	DN20	個	12	上海億塑管業
通用導軌	C45	付	2	上海人民成套設備有限公司
I型六角螺母	Φ4	個	140	上海華磊標準件廠
平介(墊片)	Φ5	個	164	上海華磊標準件廠
十字槽盤頭螺釘	Φ4	個	124	上海華磊標準件廠
十字槽盤頭螺釘	Φ4	個	40	上海華磊標準件廠
線管	DN20	條	1	上海億塑管業
線槽	5050	條	2	上海億塑管業
工具箱	14.5寸	個	4
實訓考核指導說明書		本	4	上海碩博
大圓頭(扁頭)自攻絲	Φ4	個	12	上海華磊標準件廠
學生凳組件	塑鋼	套	4	浙江金勝科技制造廠
