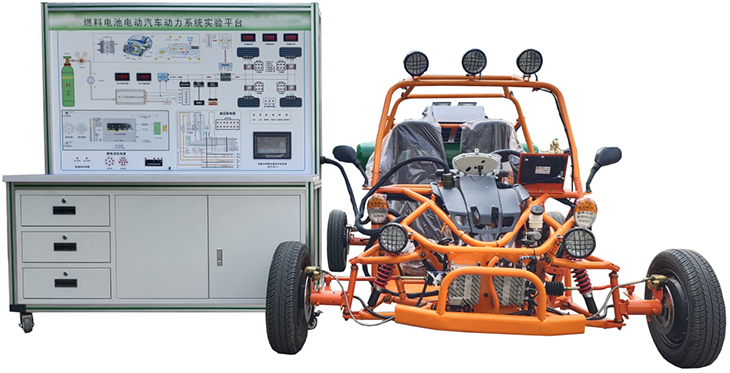

燃料電池電動汽車動力系統實驗平臺

燃料電池電動汽車動力系統實驗平臺

一、產品簡介

燃料電池電動汽車動力系統實驗實訓系統以燃料電池電動汽車總成為基礎，燃料電池電動汽車各系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示燃料電池電動汽車各系統結構與原理及工作過程。設備能清晰展示燃料電池電動汽車的外形、各組成模塊的安裝位置及連接關系，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用于各類型院校及培訓機構對燃料電池電動汽車整車理論和維修實訓的實訓教學需要。

該燃料電池電動汽車平臺采用燃料電池發動機和高功率鋰離子電池為動力源，裝備4個輪轂電機驅動；采用自主開發的控制系統，集成了最新的線控轉向技術和制動能力回饋技術。

整車具有結構簡潔、有效空間大、傳動效率高、轉向靈活、零排放、無噪聲等突出特點。

實訓系統可拆除檢測操作臺，燃料電池電動整車可正常行駛。本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、主要用途

1．適用于各類型院校及培訓機構對燃料電池電動汽車各系統理論和維修實訓的實訓教學需要。

2．適用于各類型院校及培訓機構對燃料電池電動汽車各系統模塊各單元教學需要。

3．適用于汽車職業技能鑒定考核的需要。

4．適用于燃料電池電動汽車各系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

三、結構組成

燃料電池電動汽車各系統正常運行的汽車總成、燃料電池電動整車起動運行所有相關的原車附件、燃料電池發動機、故障設置和排除系統、原車電路原理圖板及檢測端子、大容量蓄電池、加速機構、整車各系統控制面板柜、可移動臺架、臺架電源總開關、診斷座、散熱系統、實訓指導書及臺架操作說明書。

各傳感器及執行器安裝數字顯示表、帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置等、臺架操作說明書、原車維修手冊、實驗指導書、燃料電池電動汽車動態測試安全保險三角裝置等附件。

四、功能特點

1．燃料電池電動汽車各系統正常運行，保留完整的動力傳動系統及控制系統。設備可實現電動車的教學實訓，可使學員對其元器件及控制單元直觀的認識（包括控制器、驅動電機、動力電池、燃料電池發動機、充電機、DC/DC 轉換器、制動真空助力泵、倒車控制系統、暖風系統等）。

2．檢測操作臺通過航空插頭和連接電纜與電動整車連接，保持所有功能�？刹鸪龣z測操作臺，電動整車可正常行駛。

3．可移動"檢測操作臺"，可分別進行各控制系統的檢測實訓

①電機組控制系統與燃料電池發動機；

②燈光和車身電氣控制系統）

4．檢測操作臺面板采用 4mm 厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板 UV 平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車電動機組、燈光與車身電氣系統實物，認知和分析各控制系統的工作原理。

5．檢測操作臺面板上安裝有檢測端子，可直接在面板上進行電動機、控制單元、燈光與車身電氣控制系統的檢測實訓。

6．檢測操作臺安裝有通訊座，對電控系統進行標定功能。

7．可實現燃料電池汽車保養與維護操作。

8．設可燃料電池實現汽車拆裝和工況演示。

9．故障模擬系統可模擬實際運行工況，設置多種系統常見故障。

10．檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

★設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

五、外形

設備外形：

①汽車原參數；

②檢測操作臺 1740×650×1700mm(長×寬×高)

六、檢測臺制造工藝

設備框架采用 40mm×40mm 和 40mm×80mm 兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配 32mm 厚彩色高密度復合板。

七、技術指標

1.工作溫度：-40℃～+50℃

2．主機：原車裝置

3．電源：原車裝置

八、基本配置

電動車模塊

電機	72V5KWW
傳動系統	輪轂電機
前后輪	前后7寸
前后減震	前后彈簧減震
剎車系統	前鼓剎后液壓碟剎
儀表
燈光系統	大燈、轉向燈、剎車燈，控制開關類
開關操控系統
車架	鋼制開放式
技術參數
電機	72V5KWW3000轉
電機控制器	帶CAN-BUS通訊 帶標定軟件
鋰電池	72V60AH
外觀尺寸（長*寬*高）	約2350*1500*1450mm
電池管理系統	帶CAN-BUS通訊 帶開發標定軟件
車載充電器	帶CAN-BUS通訊
DC/DC	配套
輔助電池	12V60AH

燃料電池模塊

燃料電池帶控制器	3KW
DC/DC	配套
超級電容組	配套

★配套系統上位機軟件與原理圖資料
