SB-GA3工業機器人拆裝與調試實訓臺

一、工業機器人拆裝與調試實訓室方案簡介

工業機器人拆裝與調試實訓平臺選用先進的六關節機器人，由機器人本體裝調平臺與電氣維護平臺組成。機器人本體裝調平臺可以拆卸到螺絲級，是學生對工業機器人核心部件和機械結構的認知平臺，從內部構成理解工業機器人的運動方式和動力傳遞。讓學生可掌握：機器人本體結構認、諧波減速器安裝與維護、常用安裝工具使用、機器人基本術語與圖形符號、機器人零位調試、機器人精度測試、機器人典型維護操作。

機器人電氣維護平臺，是把電氣柜各大部件拆散安裝在網孔架上，清晰體現機器人電氣連接原理。讓學生可掌握：電氣器件認知、電氣原理學習、電氣故障排除與維護。

裝配完成的機器人本體，在電控柜的驅動下，能實際完成應用操作。通過選購模塊，可實施機器人基礎示教編程（軌跡坐標訓練模塊）、基礎工藝編程（碼垛模塊）。

平臺配套提供三維拆裝軟件（RobotAC），3D真實重現了機器人本體拆裝與電氣維護平臺功能。RobotAC可完成大部分硬件平臺上的實訓項目。

本平臺適合職業院校、高校的工業自動化類相關專業，《工業機器人安裝與調試》、《工業機器人系統維護》等課程的實訓教學，也適合工業機器人安裝調試技能比賽。

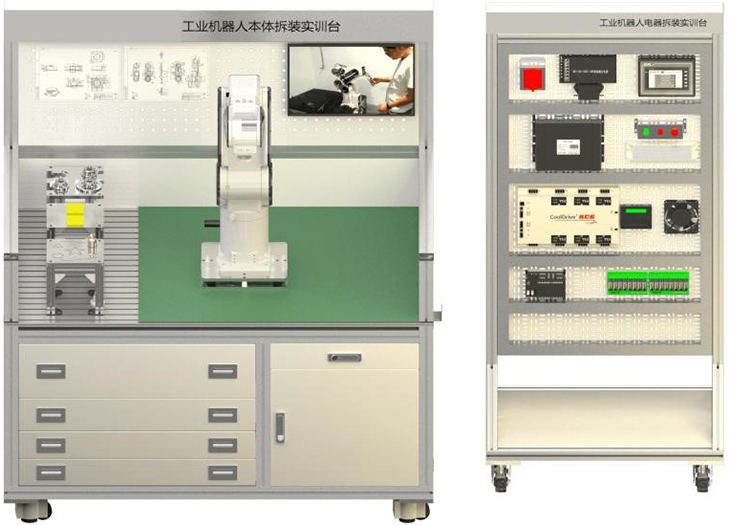

工業機器人拆裝與調試實訓臺效果圖

二、技術參數

（1）產品尺寸：

機器人本體裝調平臺：長1500mm*寬1000mm*高1500mm

電氣維護平臺：長800mm*寬500mm*高1600mm

（2）工作電源：?jiǎn)蜗嗳�線制  AC220V±5%　50HZ

（3）安全保護：漏電保護，過流保護，短路保護

（4）額定功率：≤2KW

三、產品特點：

1、工業機器人本體裝調

采用工業級機器人，金屬剛體，可拆解到螺絲級，可反復拆裝練習。

2、電氣常見拆裝

把工業級的機器人電氣柜的大部件拆散安裝在網孔架上，清晰體現機器人電氣連接原理。

3、機器人故障維護

不僅讓學習掌握機器人安裝與調試，還提供機器人日常應用的典型維護。

4、三維仿真軟件

按真實工業機器人1:1開發的虛擬仿真拆裝機器人，方便學生在電腦上反復練習而會(huì )損壞硬件。三維仿真軟件"學、練、考"對由學生自主學習，并自動考核。

5、豐富教學資源

提供課程標準、項目化的教材、真人操作視頻。

四、機器人本體拆裝與調試平臺主要組成

1、本體拆裝臺

外形尺寸約為1500×1000×1600mm。工作臺板采用工業鋁型材拼接搭建，臺面上布有T型槽，通過M6快速拆卸的T型螺母和彈簧螺母塊安裝不同模塊。機臺上有機器人裝調區和基礎實訓擴展區。機器人裝調區上有一個安裝平臺，該平臺可以360°旋轉和固定，這樣安裝人員可以在固定位置對機器人無死角安裝。擴展區可以安裝基礎實訓模塊、搬運碼垛模塊等。平臺的背板可裝夾機器人安裝工藝文件。

2、本體散件部件

機器人本體散件都包裝好放在對應抽屜里，主要包括鋼體、減速機、電機、本線內線、拖地線、線環、各種小配件等。

3、機器人本體

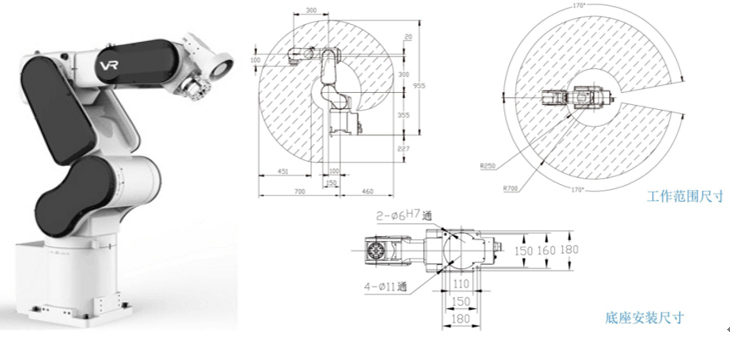

裝配完成后，本體如下：

本體參數如下： 本體

型號		VR6-S1
動作自由度		6
最大負載		6kg
工作范圍		700mm
手腕法蘭面		800mm
最大范圍	J1	±170°
	J2	-60°～+160°
	J3	-65°～+210°
	J4	±180°
	J5	±135°
	J6	±360°
最大運動速度	J1	444°/s
	J2	444°/s
	J3	444°/s
	J4	441°/s
	J5	441°/s
	J6	706°/s
重復定位精度		±0.02mm
本體重量		<30kg
電源電壓		220V
能耗		1.0KW
安裝方式		地面安裝，支架安裝，倒置安裝
應用		裝配、物料搬運等
本體防護等級		IP65
電控柜防護等級		IP43
用戶接線		IO接口8芯，氣動接線2*Φ4mm

4、拆裝工具套件

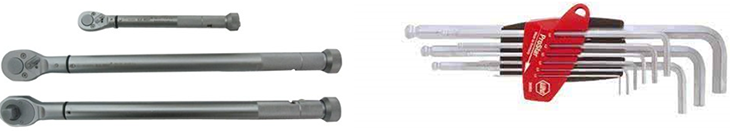

預置式扭力扳手                                 內六角扳手

預置式扭力扳手具有預設扭矩數值和聲響裝置。當緊固件的擰緊扭矩達到預設數值時，能自動發出訊號"卡嗒"(click)的一聲，同時伴有明顯的手感振動，提示完成工作。解除作用力后，扳手各相關零件能自動復位。精確度符合ISO6789：1992.ASMEB107.14,GGG-W-686.±4%。

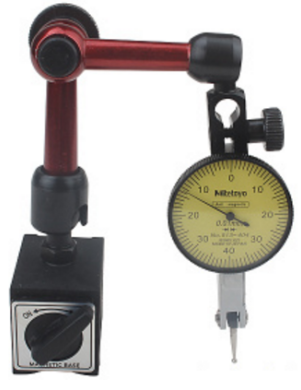

5、測量百分表

百分表是利用精密齒條齒輪機構制成的表式通用長度測量工具。通常由測頭、量桿、防震彈簧、齒條、齒輪、游絲、圓表盤及指針等組成。把百分表安裝在機器人J6法蘭上，通過機器人的不同位置的循環運動，可快速的測試機器人重復精度。

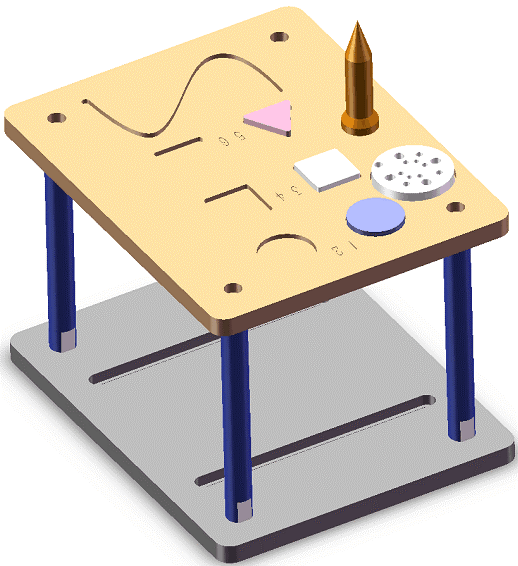

6、基礎示教編程模塊

基礎示教編程模塊是一個可選配模塊。機器人調試完成后，達到出廠精度，可通過示教器的示教與編程，掌握機器人各種坐標，軌跡運動操作。

基礎示教編程模塊采用銀色鋁合金材質，包含：TCP標定；直線、圓弧、曲線軌跡訓練；坐標系統標定。

7、基礎工藝編程模塊

人基礎示教編程（軌跡坐標訓練模塊）、基礎工藝編程（碼垛模塊）。

機器人的工藝應用有多種，本模塊通過碼垛操作，掌握碼垛算法的原理，以及通過示教教的調試技巧。

碼垛模塊采用銀色鋁合金材質，包含：碼垛底板，不同大小的碼垛工件。

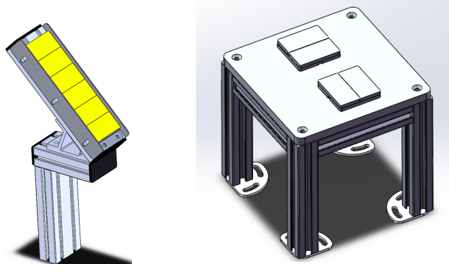

自動落料機構                碼垛平臺效果圖

五、機器人電控維護平臺主要組成

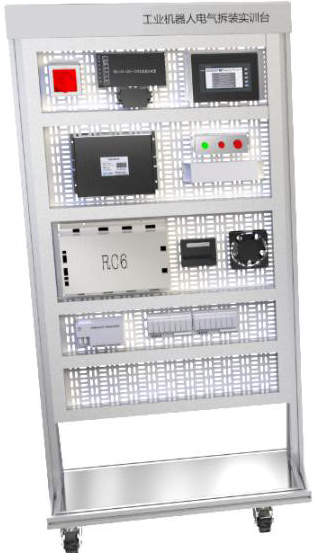

1、網孔架

把工業機器人的電氣柜各大部件拆散安裝在網孔架上，清晰體現機器人電氣連接原理。主要部件有：電源、濾波器、機器人運動控制器、伺服驅動器、示教器、擴展IO。同進時還有一個故障設置模塊，通過人機界面操作可以設置典型的故障，并通過人機界面設置解除故障。

2、機器人運動控制器

運動控制器作為機器人的核心部分，是影響機器人性能的關鍵部分之一。工業機器人控制系統的主要任務是控制機器人在工作空間中的運動位置、姿態和軌跡，操作順序及動作的時間等。它同時具有編程簡單、軟件菜單操作、友好的人機交互界面、在線操作提示和使用方便等特點。本運動控制器的特點：

1）采用x86硬件平臺，高性能硬件，豐富的外圍接口，方便外設擴展；

2）采用實時Linux操作系統。實時性強，軟件開發方便；

3）支持EtherCAT協議，作為主站功能，通過網絡(luò )實現對伺服模塊與IO模型管理；

4）模塊化軟件開發，不同的子任務由不同的功能模塊實現 ,以利于修改、添加、配置功能；

5）內置了16輸入16輸出的IO模塊；

6）支持二次開發，方便功能擴展。

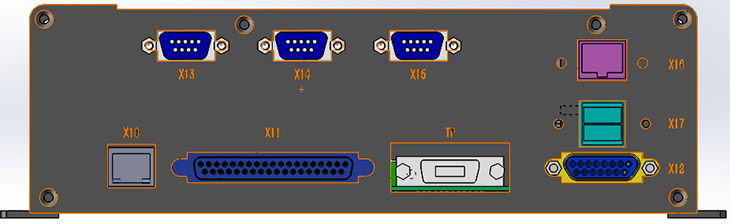

機器人運動控制器接口如下：

X10：EtherCAT主站輸出，RJ45口

X11：內置IO模型輸出，16輸入16輸出

TP：示教器接口；

X12：系統信號接口

X17：USB擴展口

X16：管理網口，RJ45

X13：RS232接口

X14：RS232接口

X15：RS485接口

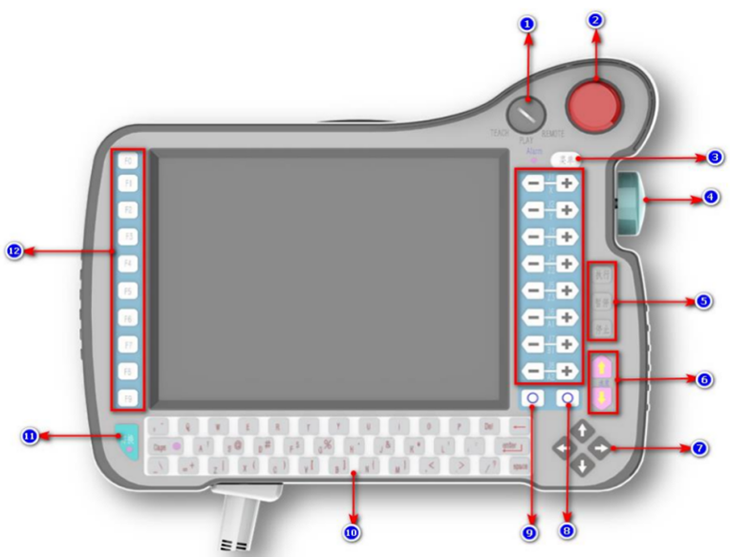

3、機器人示教器

示教器采用8寸觸摸屏，顯示分辨率1026*768。示教器上有物理鍵盤，方便快捷編寫程序，至少有：26個字母鍵，通過切換鍵與數字及特殊符號切換、4個方向鍵、10個功能健、8組軸操作鍵，每組至少有+與-鍵。共不少于76物理按鍵。示教器接口說明：

序號	說明
1	模式開關選擇，用于手動/自動模式的切換
2	急停按鈕，用于危險情況下使用機器人停機，帶自鎖功能
3	菜單鍵，顯示軟件的主菜單
4	滾輪鼠標
5	工藝的執行、暫停、停止鍵，用于程序運行的狀態切換
6	速度設置鍵，用于設定手動速度倍率的按鍵
7	方向鍵，用于編程時光標示的移動
8	回零鍵，長按將機器人回到零位狀態
9	示教運行模式切換
10	鍵盤
11	鍵盤切換鍵，用于字母大小寫、數字、特殊字符之間的切換
12	功能鍵

示教器能實時采集機器人關節的各種參數，包括扭矩、速度、位置等，采集時間小于10ms,并能把采集的數據形成曲線查看，包括扭矩曲線、速度曲線、加速度曲線。方便現場性能分析檢測。

4、伺服驅動器

機器人伺服系統精確控制電機速度、位置，可以將指令轉化為轉矩和轉速以驅動控制對象。采用高性能RC6伺服驅動器， RC6是一款緊湊型一體化網絡(luò )伺服驅動器。采用6多軸一體化設計，機身尺寸僅為231mm*316mm*81mm，而單軸額定電流可達5A。RC6采用標準的EtherCAT協議，配置成從站，與運動控制器實時通訊；

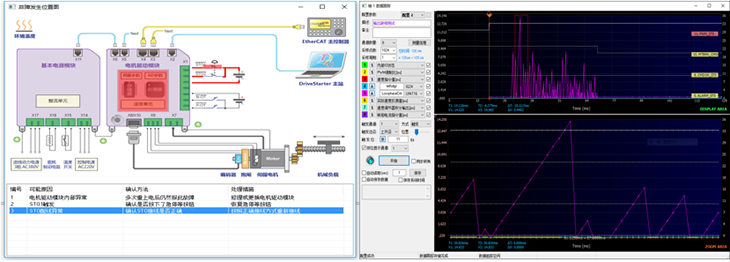

5、伺服調試與診斷軟件

伺服系統是機器人本體的核心部件，平臺提供的伺服調試軟件（DriverStarter）運行在上位PC機，通過RS485與伺服驅動器通訊。DriverStarter具有完善的實時監控功能，實時監控系統狀態、運動狀態、輸入輸出信號等。信號經分析處理，能實時顯示轉速、溫度和電流等多種波形曲線。并具有故障智能診斷功能，當異常發生時，上位機界面能顯示故障位置，以及處理方法�？煞奖銓�機器人整機能調試，以及伺服系統的故障診斷與分析。

6、故障設置模塊

故障設置模塊安裝在網孔架上，模塊上有HMI。故障設置模擬機器人常見的典型故障，使學員掌握各種故障現象及排查方法。通過HMI設障與排障，自動操作，不用人工插拔線。通過人機界面設置，能設置5種以上典型故障；排障恢復后的電控維護平臺，可驅動機器人本體運行

7、本體聯調

解除故障后的機器人電控平臺可以驅動機器人本體。能在本次采購的虛擬仿真軟件里進行離線編程。后置的機器人可下載到機器人機器人控制器運行�？刂葡到y能同時控制硬件實際機器本體與仿真軟件的虛擬機器人本體同時運行，包括位置、動作及狀態同步。

六、工業機器人拆裝與調試仿真軟件

RobotAC機器人裝調與維護仿真軟件，可作為本體拆裝實訓臺的一個輔助功能，更好的讓學生熟悉機器人本體和拆裝本體。采用實際機器人本體型號為原型，進行高仿真建模，建立完整真實展現機器人場景。同時，擁有高度逼近真實的表面外觀和細節感受，創(chuàng )造出身臨其境般的實訓體驗。使用 3D 虛擬引擎技術模擬實際操作環境，支持學生在虛擬場景下進行工業機器人機械認知、原理認知、機械安裝與調試、常見故障排查，故障維修等操作。結合實際的設備相輔相成，滿足虛實相結合的教學。系統支持多點位配置。安裝運行方便，普通配置的 PC 機即可運行本軟件。

機器人本體安裝，包含了各軸之間安裝的次序及簡述工藝流程，注意事項，及機械部分的保養。整機安裝完成調試，以及調試過程中問題的發現及處理方式。

提供各處機器人零位標定技術，以及機器人整機精度測度，生產性能合格的機器人。

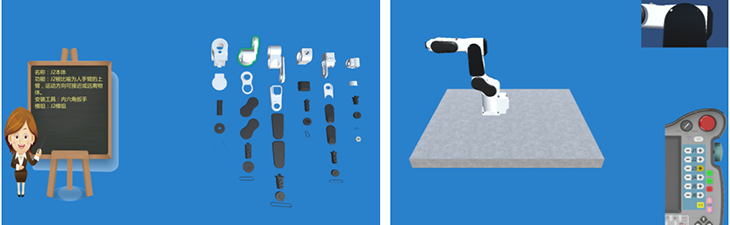

拆裝軟件部分截圖

軟件特點：

1、工業機器人裝調與維護仿真軟件主要是為學習工業機器人本體結構、本體裝配、本體維護等三維仿真軟件；采用先進的虛擬仿真技術，軟件具有虛擬裝配車間場景，模擬真實工業機器人的裝配環境。

2、采用真實工業機器人3D模型，并按硬件實訓臺1:1尺寸建模

3、實時交互操作，場景中布置大量機器人知識展板，方便自主學習。

4、具備情景化、游戲化實訓設計，每個項目教學設計過程涵蓋實訓示范、演練、測試模塊；

5、本體器件認知模塊：介紹每個本體器件的外觀，功能，使用注意事項目。

6、電氣器件認識模塊：介紹每個電氣器件的外觀，功能，使用注意事項目。

6、本體裝配與拆卸模塊：具有自動裝配與卸載、3D交互方式的手動裝配與拆卸、零件與組件的拆卸與裝配、裝配過程中所需工具的選擇以及拆卸全過程的信息記錄與提示等功能，具有真實感強、操作簡單、便于自學等優點。

7、整機調試模塊：本體裝配完成后，學習系統上電流程，通過示教器對機器人每個關節調試。以及關節零位調整。

8、機器人維護：對典型電氣故障進行維護操作

9、錄制功能：在練習操作時，錄制模塊對實訓過程中操作實時錄制功能，并可隨時對操作記錄進行查看；

10、考試模塊：機器人拆裝考核，并自動評分。

七、教學資源

1、配套實訓指導書

配套的工業機器人拆裝與調試實訓指導書，采用項目化教學。是一本系統講解了工業機器人結構原理、裝配、生產現場安裝、調試、故障排查及維護教學一體的實訓指導書。本體可以拆裝到螺釘級，并提供拆裝散件的實物圖。并配套全流程的真人視頻教程，詳細介紹各部分的機械安裝、拆解過程，以及注意事項。包含以下實訓項目：

項目一：工業機器人基礎知識

任務一：工業機器人常用傳動機構及工作原理

任務二：工業機器人用減速器

問題與思考一

項目二：工業機器人的組成及安裝要求

任務一：工業機器人的主體

任務二：工業機器人控制系統

任務三工業機器人安裝要求

問題與思考二

項目三：機器人安裝調試常用工具的認知和使用

任務一：工業機器人機械裝配常用工具、測量?jì)x器

任務二：工業機器人常用電工工具和電工儀表儀器

問題與思考三

項目四：工業機器人機械本體的拆裝與檢測

任務一：工業機器人機械部分的拆卸與檢測

任務二：工業機器人機械部分的裝配與檢測

問題與思考四

項目五：工業機器人電氣系統的裝配與調試

任務一：機器人電氣元件介紹及電氣安全知識

任務二：工業機器人電氣工作原理

任務三：機器人控制柜電氣元件安裝與接線

任務四：機器人本體電氣元件安裝與接線

問題與思考五

項目六：工業機器人基本運動任務調試

任務一：工業機器人運動介紹

任務二：工業機器人標定介紹

任務三：工業機器人示教編程介紹

問題與思考六

項目七：工業機器人常見故障分析及精度檢測方法

任務一：機器人常見故障及 其解決辦法

任務二：機器人重復定位精度檢測方法

任務三：機器人絕對精度檢測方法

問題與思考七

項目八：工業機器人伺服系統調試

任務一：伺服調試軟件操作

任務二：機器人運動伺服性能測量分析

附錄1：螺釘擰緊力矩表

附錄2：機器人裝配作業指導書

2、真人拆裝視頻

真人工業機器人拆卸與裝配視頻二維碼，詳細每個步驟操作及要點講解。

機器人拆裝真人視頻

3、機器人三維設計圖紙

提供全套的機器人本體設計3D資料，采用STEP格式。學生可以學習機器人本體設計，也可以在原來的3D文件基礎上，根據需求進行修改，開發自己的機器人本體結構。并把設計文件加工成實際的機械零件，DIY動手裝配自己的機器人本體。

八、系統配置清單

序號	名稱	主要內容及規格	數量	備注
1	本體拆裝臺機體	翻蓋型材桌面、配有4個福馬輪	1套
2	工業機器人	VR6桌面型6軸6kg機器人	1套	整機提供
3	工業機器人固定底座	可360°旋轉并固定	1套
4	工具箱	采用標準工具箱，并配有包裝的拆除工具，測試百分表	1套
5	電控網孔架	安裝電控器件的網孔支架	1套
6	機器人電控器件	電源、濾波器、機器人運動控制器、伺服驅動器、示教器、擴展IO。	1套
7	故障設置模塊	故障設置人機界面，繼電器	1套
8	工控機	I5 CPU，4G內存，1G顯示存	1套	擴展選配
9	基礎訓練模塊	軌跡編程訓練，坐標編程訓練	1套	擴展選配
10	碼垛模塊	300*300mm平臺，6工件碼垛	1套	擴展選配
11	機器人工具	TCP針對與吸盤符合工具	1套	擴展選配
12	伺服調試與診斷軟件	DriverStarter	1套
13	機器人拆裝與調試仿真軟件	RobotAC	1套
13	教學資源	1、《工業機器人安裝與調試》課程標準 2、《工業機器人安裝與調試》教材 3、工業機器人拆裝與調試視頻； 4、工業機器人solidworks 3D設計圖紙；	1套
