2021年6月16日
小型冷庫實訓設備,小型冷庫模擬實訓系統

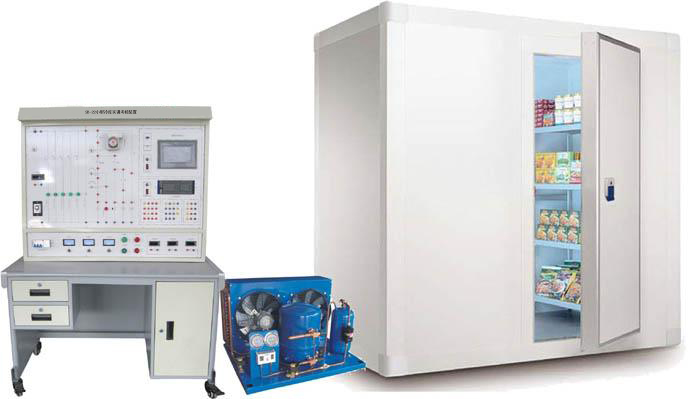

SB-22小型冷庫制冷系統實訓裝置
一、概 述
小型冷庫制冷系統實訓裝置,小型冷庫實訓設備,小型冷庫模擬實訓系統，一機兩庫系統綜合實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。
二、裝置特點：
1、該實訓考核裝置具有電力拖動控制、PLC控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集；
2、直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件；
3、實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC模擬仿真；
三、技術性能：
1、輸入電源：三相四線制（或三相五線）～380V±10%
50Hz；
2、工作環境：溫度-10?C～+40?C
相對濕度<85%（25?C）
海拔<4000m；
3、裝置容量：<5.5KVA；
4、制冷劑：R22；
5、制冷量：5.3KW；
6、重量：300Kg；
7、外形尺寸：400cm×200cm×200cm；
四、基本配置及功能
實訓裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和壓力傳感器采集模塊及觸摸屏實訓模塊等組成。
1、電源控制部分：
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值；
（2）安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護；可對人身及設備進行有效保護；
2、測量?jì)x表
（1）指針式電壓表：量程0～450；
（2）真空壓力表：量程-0.1～1.5MPa；
（3）真空壓力表：量程-0.1～3.5MPa；
（4）數顯溫度表：采用PT100傳感器，測量范圍-50～150?C；
3、小型冷庫電氣控制考核板：
面板上印有小型冷庫電氣控制原理圖，并設有相應測試點及信號燈，便于學生分析測量；
4、風冷制冷機組：
包含3匹全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成；
5、拼裝式冷庫：
庫體尺寸為192×192×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口；
6、主機實訓模塊：
配置西門子S7-200SMART
CPU CR40數字量24 點輸入/16
點輸出，1 個以太網通信端口,一個RS485串口；
7、溫度采集模塊：
配置西門子EM231模擬量模塊，集成4路模擬量輸入；
8、觸摸屏實訓模塊：
配置5.7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口；
9、電腦：學校配備
10、實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐靡高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌設有四個萬向輪，便于移動和固定；
五、實訓項目：
1、小型冷庫的電氣控制實訓
；
2、PLC可編程控制器實訓；
3、小型冷庫制冷系統啟動、運行、調試、保護技術；
4、觸摸屏技術應用實訓
|
