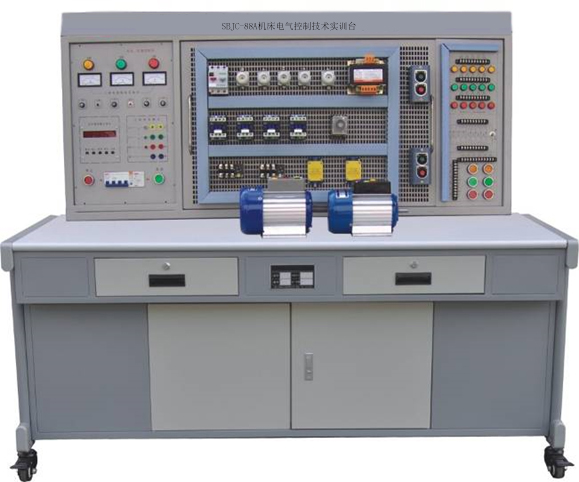

SBJC-88A機床電氣控制技術實訓臺

一、概述:
機床電氣控制技術實訓裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”等課程的實訓與考核，增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或實驗室的更新?lián)Q代，也可作為電工考核的考核設備。

二、特點:
1、電氣控制線路元件裝在網孔板上，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、技術性能:
1、輸入電源：三相四線～380V±10% ?50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1350mm
四、機床電氣控制技術實訓裝置的配備及功能:
（一）實訓屏：
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板：
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
（4）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
2、輔助器件安裝屏
（1）紅、黃、綠信號燈各5只
（2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只
（3）控制按鈕6只
（4）整流二極管IN5408 4只
（5）單相開關1只
（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、機床電氣控制技術實訓臺基本實訓考核項目:
1、三相異步電動機直接啟動控制
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、Y/△啟動自動控制線路
5、用倒順開關三相異步電動機正反轉控制
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8、雙速電動機的切換運行控制線路
9、雙重聯鎖的三相異步電動機正反轉控制線路
10、電動葫蘆電氣控制線路???
11、C6140普通車床電氣控制線路
12、C650-2普通車床電氣控制線路
13、M7120平面磨床電氣控制線路
14、M7130K平面磨床電氣控制線路
15、M1432A萬能外圓磨床電氣控制線路
16、X62W型萬能銑床電氣控制線路
17、Z3050搖臂鉆床電氣控制線路
18、Z3040B搖臂鉆床電氣控制線路
19、Z35搖臂鉆床電氣控制線路
20、T68臥式鏜床電氣控制線路
