SBGWJS-01高級維修電工及技師技能實訓考核裝置

一、概述

高級維修電工及技師技能實訓考核裝置是根據機械工業出版社出版的《維修電工技師培訓教材》中相關技能的培訓要求，而研發的實訓裝置。該裝置不僅可作為各企業、職業技術院校、技校等單位的維修電工技師培訓用的操作臺，而且也可作為有關部門對維修電工技師資格認定的考核鑒定設備。它不僅涵蓋了電力電子變流技術、交直流傳動控制系統、可編程控制器等幾個方面的技能培訓，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。

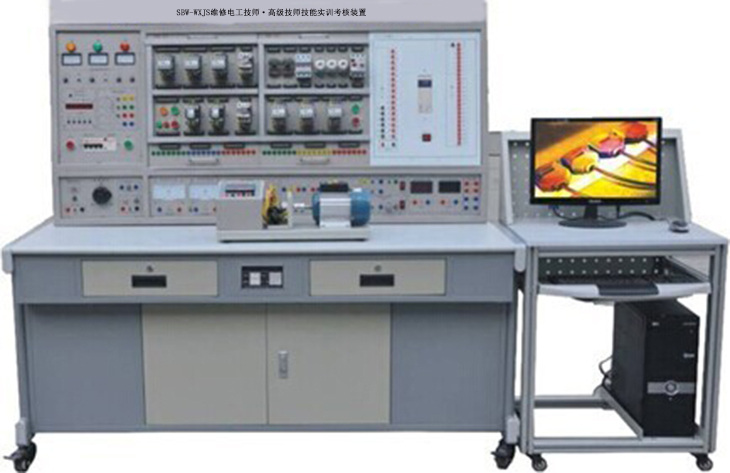

（圖片僅供參考，具體已實物配置為準）

二、特點

1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、PLC可編程控制技術、電機控制理論等幾個方面的技能培訓項目。

2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。

4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。

6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jì)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創(chuàng )造了條件。

三、技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：1870×700×1600mm3

四、裝置的基本裝備

1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）交流電源：

三相交流電源 220V 1.5A電流（隔離變壓器輸出，帶有過流保護措施）

三相交流電源 380 5A （具有輸出短路保護）

（2）高壓直流電源

勵磁電源：220V（0.5A），具有輸出短路保護。

（3）指針式儀表：

交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;

（4）數字式儀表

1）真有效值交流數字電壓表一只：測量范圍0～500V,精度0.5級，四位數字數顯，為交流調速系統提供電壓指示；

2）真有效值交流數字電壓表一只：測量范圍0～5A，精度0.5級，四位數顯，為交流調速系統提供電流指示；

3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；

4）直流數字毫安表一只：測量范圍為0～5A，三位半數顯，精度0.5級，具有短路保護功能。

（5）人身安全保護體系

（1）三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

（3）電壓型漏電保護裝置：控制屏若有漏電現象，漏電壓超過一定值，即切斷電源。

（4）實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（6）實驗管理器

具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（7)故障設置箱：智能故障設置，可設置40個故障點，并可對其進行排故功能。

（8）控制屏其它設施

控制屏正面大凹槽內，設有兩根鋼管，可掛置實驗部件控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。

2、DK02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1固定電機導軌、測速系統及智能數顯轉速表

電機導軌平整度好，無應力變形，加工精細，同心度好與互換性好，能保證電機與電機之間連接同軸連接，電機運行噪音小，實訓參數典型，能較好滿足實訓要求。

4、DQ27三相可調電阻器提供三組900Ω×2/0.41A瓷盤電阻3組。

5、DX03可控橋式整流電路（一）

提供6只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，提供三相觸發電路、功放電路等。

6、DK11單相調壓與可調負載

提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。

7、DK08 給定及顯示電路

提供+正負15V給定電路，續流二極管等。

8、PLC可編程控制器主機及模擬實訓提供西門子1200 AC/DC/RELAY主機集成數字量I/O（14路數字量輸入/10路數字量輸出），2路模擬量輸入2路模擬量輸出，SM1223數字量模塊（8路數字量輸入/8路數字量輸出）

9、PLC可編程控制器模擬實訓（一）

提供運料小車、混料罐、機械滑臺、機械手及十字路口交通燈控制線路的實訓模塊。

10、PLC可編程控制器模擬實訓（二）

提供三相異步電動機Y/Δ啟動，三相異步電動機的正、反轉，四層電梯實訓模塊。

11、DK40 可逆直流調速器1套

提供晶閘管可逆直流調速器一只，控制元器件（包括給定、按鈕）等。

12、ACM-1變頻器調速控制實訓組件（西門子MM440變頻器，0.37KW）

13、DQ09直流并勵電動機（220V、185W）

14、DQ19直流發電動機（220V、240W）

15、DQ10三相鼠籠式異步電動機（380/220,Y/△）2臺

16、DQ36步進電機控制箱及步進電機實訓部件

17、提供網孔板1件，帶塑料卡子1批。

18、提供交流接觸器，熱繼電器，時間繼電器，熔斷器，變壓器，功率電阻，按鈕等1批。

19、電腦小推車

提供鋁木結構電腦小推車一個，帶萬向輪，設有顯示器保護罩。

20、實驗連接線：

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

21、維修電工綜合實訓仿真軟件（3D建模，虛擬實驗室）

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學�？梢愿鶕䦟W(xué)生學習進度選擇相應的訓練模塊進行訓練。

利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗目的的描述、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。

序號	名稱	數量	備注
1	電源控制屏	1件
2	實驗桌	1張
3	電機導軌、測速系統及智能數顯轉速表	1件
4	可調電阻器（每組900Ω*2/0.41A）	1件
5	可控橋式整流電路（一）	1件
6	單相調壓與可調負載	1件
7	給定及顯示電路	1件
8	PLC可編程控制器主機及模擬實訓	1件
9	PLC可編程控制器模擬實訓（一）	1件
10	PLC可編程控制器模擬實訓（二）	1件
11	變頻調速系統組件（西門子）	1件
12	直流調速器	1件
13	校正直流測功機（直流發電機）	1臺
14	直流并勵電動機	1臺
15	三相鼠籠式異步電動機	2臺
16	提供網孔板1件，帶塑料卡子	1批
17	提供交流接觸器，熱繼電器，時間繼電器，熔斷器，變壓器，功率電阻，按鈕等。	1批
18	步進電機控制箱及步進電機實訓部件	1套
19	電腦小推車（鋁木結構，帶萬向輪和顯示器保護罩）	1張
20	高可靠護套結構手槍插實驗連接線	1套
21	維修電工綜合仿真軟件（3D軟件）	1套
