SB-DGDT通用電工電子電拖實驗裝置

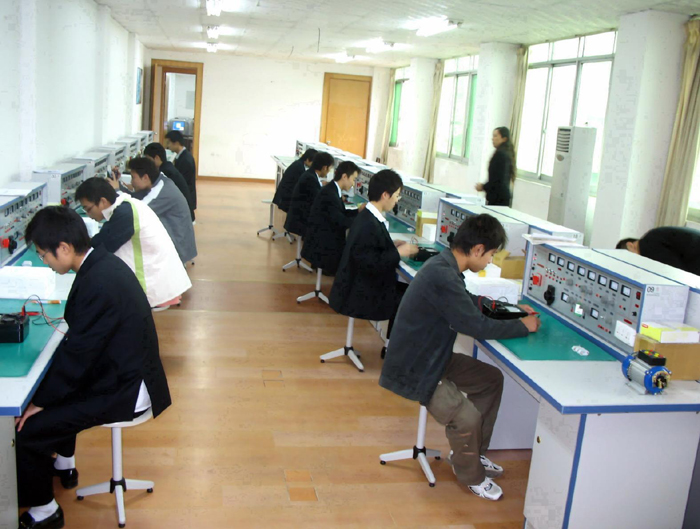

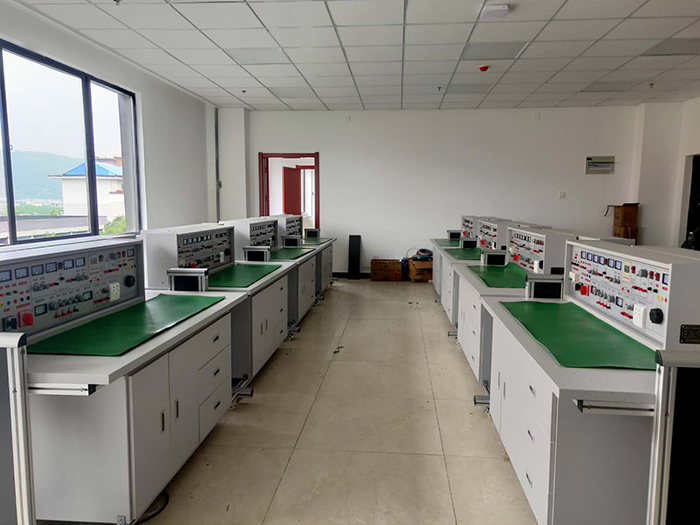

電工電子及電力拖動實訓室設備承擔生產過程自動化技術、電氣自動化技術和計算機控制技術的實踐教學任務，電工電子電拖實訓室配有電工、電子、電力拖動技能實訓與考核實訓臺，可以完成電工、電子及電力拖動課程的實訓項目，同時可以為中級維修電工和高級維修電工職業技能考核提供進行實際操作訓練及考核的平臺，提高學生的實際操作技能。
二、技術指標及要求:
1.外型尺寸：實驗桌： 1500mm×700mm×830mm（±1%）
實驗臺： 1410mm×240mm×895mm（±1%）
2.▲實驗臺框架部分：整體框架全部采用鋁合金框架結構含面板框架，其各個連接件部分也均采用鋁合金材質制作，配備門拉手。底座立柱部分采用≥39*39mm(長*寬)、壁厚≥1.8mm、中心連接圓孔壁厚≥3.5mm型材制作；面板框架鋁合金型材部分，側面采用≥39mm寬度，壁厚1.8mm型材制作，其面板框架正面鋁盒金型材部分采用32*39帶有圓弧弧度的型材，用于提高其產品美觀度，另外其框架連接件部分必須的采用純鋁合金結構材質制作跟框架型材表面相匹配的連接件，不接受螺絲、橡膠或塑料結構。鋁合金框架樣品（投標時提供符合參數尺寸≥380*200*300mm小樣框架一個）。
3.工作電源：交流三相四線380±5% 50HZ
4.輸入功率：<1.5KVA
5.輸出交流電源：三相四線380V、單相0--250V連續可調，電壓電流表指示。
6.人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。
7.直流穩壓電源：兩組0--30V連續可調，自動繼電器換檔，電壓表指示，自動過載保護、指示和自動恢復功能。
8.恒流源：0--200mA連續可調，數字表顯示，開路保護。
9.函數信號發生器：
波形：正弦波、三角波、方波。
頻率范圍：5Hz－550KHz分段連續可調。
正弦波失真度：10Hz-100KHz小于1%。
輸出幅度：正弦波大于0-14Vp-p。
10.頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。
11.直流數字電壓表：微處理器制作；0.5級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍：0－300V。
12.直流數字毫安表：微處理器制作；0.5級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍：0－500mA。
13.交流數字電壓表：最新專業MCU制作；精度0.5級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍：0－450V。
14.交流數字電流表：最新專業MCU制作；精度0.5級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍：0－5A。
15.智能型功率、功率因數表：真有效值測量，浮點法顯示，四位數顯，精度1.0級，量程自動切換；存儲測試數據，并有通訊功能。測量范圍：0－2000瓦。電壓0-450V，電流0-5A
16.實驗導線：配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
17.實驗掛箱：
實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。
電工實驗掛箱一
設有RC串并聯選頻網絡(luò )實驗電路、戴維南定理/諾頓定理實驗電路、RLC串聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡(luò )、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。
電工實驗掛箱二
設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、RC雙T選頻網絡(luò )實驗電路、電壓源與電流源的等效變換實驗電路、RLC元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。
電工實驗掛箱三
設有燈組（9個15W彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（36V/220V、50W）一個。
元件箱
設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個0-99999.9歐/2W的電阻箱。
模擬電路實驗掛箱
設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗模塊、分離、集成功率放大實驗模塊。
數字電路實驗掛箱
設有8位邏輯電平開關、8位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座8P、14P、16P、28P、40P等若干以及實驗所需的電阻器、電位器三極管等。
電力拖動實驗掛箱一
配備交流接觸器4只帶通電指示，熱繼電器2只，三相開關1只，整流橋堆一只，保險絲座2只，變壓器1只，指示燈3只。
電路拖動實驗掛箱二
配備交流接觸器2只帶通電指示，時間繼電器2只帶通電指示，控制按鈕4只。行程開關4只。
三、實驗器材配置
18.實驗桌：鋁合金框架，兩個抽屜，兩個雙門柜， 高絕緣、高強度、耐高溫的高密度板桌面。
19.180瓦三相異步電動機一臺：星形/三角形聯接；鋁合金外殼。
20.實驗導線、實驗指導書1套。
21.受控源實驗電路
22.M500指針萬用表
四、實驗項目
23.電工實驗項目
基本電工儀表的使用與測量誤差的計算
減小儀表測量誤差的方法
儀表（電壓表、電流表）量程擴展實驗
線性與非線性電路元件伏安特性的測繪
電位、電壓的測定及電路電位圖的繪制
基爾霍夫定律驗證及其故障判斷
疊加原理驗證及其故障判斷
電壓源與電流源的等效變換
戴維南定理驗證
諾頓定理驗證
最大功率傳輸條件測定
二端口網絡(luò )實驗
互易定理實驗
受控源的實驗研究
典型電信號的觀察與測量
RC一階電路的響應測試
二階動態電路響應的研究
R、L、C元件阻抗特性的測定
RC串、并聯選頻網絡(luò )特性測試
R、L、C串聯諧振電路的研究
RC雙T選頻網絡(luò )
電路狀態軌跡的觀測
R、L、C元件特性及交流電參數測定
用三表法測量交流電路等效參數
正弦穩態交流電路相量的研究
互感實驗
單相鐵心變壓器特性的測試
三相交流電路電壓、電流的測量
三相電路功率的測量
單相電度表的校驗
功率因數及相序的測量
負阻抗變換器及其應用
回轉器及其應用
24.模擬電路實驗項目
常用電子儀器的使用
二極管的簡單測試
晶體三極管輸入輸出特性實驗
單級放大電路
兩級放大電路
負反饋放大電路
射極跟隨器
差動放大電路
場效應管放大器
RC正弦波振蕩電路
LC振蕩器及選頻放大器
集成運放的基本參數測試
集成運放比例求和運算電路
集成運放的積分、微分電路
集成運放的電壓比較器電路
波形發生器
有源濾波器
集成功率放大器
互補對稱功率放大器
集成穩壓器
串聯穩壓電路
晶閘管可控整流電路
25.數字電路實驗項目
晶體管開關特性、限幅器與鉗位器
TTL集成邏輯門的邏輯功能與參數測試
CMOS集成邏輯門的邏輯功能與參數測試
集成邏輯電路的連接和驅動
組合邏輯電路的設計與測試
譯碼器及其應用
數據選擇器及其應用
觸發器及其應用
計數器及其應用
移位寄存器及其應用
脈沖分配器及其應用
使用門電路產生脈沖信號--自激多諧振蕩器
單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
555時基電路及其應用
電子秒表
電子密碼鎖
數字頻率計
智力競賽搶答裝置
D/A、A/D轉換器
26.電力拖動實驗項目
接觸器點動控制線路
接觸器自鎖控制線路
點動控制又可自鎖控制線路
接觸器聯鎖正反轉控制線路
按鈕聯鎖正反轉控制線路
按鈕和接觸器雙重聯鎖正反轉控制線路
啟動順序控制線路(一)
啟動順序控制線路(二)
停止順序控制線路
兩地控制線路
手動接觸器控制串聯電阻降壓?jiǎn)?dòng)電路
時間繼電器控制串聯電阻降壓?jiǎn)?dòng)電路
接觸器控制Y-△降壓?jiǎn)?dòng)控制電路
時間繼電器控制Y-△降壓?jiǎn)?dòng)控制電路
異步電動機能耗制動控制線路
C620車床的電氣控制
27.配置清單：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
通用電工電子電拖實驗裝置操作平臺 |
臺 |
1 |
外形尺寸：1500mm×700mm×1725mm（±1%）； 材 料：鋁木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實驗掛箱。 |
|
2 |
實驗掛箱 |
套 |
1 |
DG01 電工實驗掛箱一、DG02 電工實驗掛箱二、DG03電工實驗掛箱三、DG04 元件箱、MD01 模擬電路實驗掛箱、SD01數字電路實驗掛箱、DT 電力拖動實驗掛箱一、DT02 電路拖動實驗掛箱二 |
|
3 |
實訓電機 |
臺 |
1 |
三相異步電動機三相 AC 380 IN(A):0.33、連接組別：△/Y |
|
4 |
實訓用線 |
套 |
1 |
|
|
5 |
常用工具 |
套 |
1 |
數字萬用表 |
|
8 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
