電工工藝及照明電路安裝技能實訓室，維修電工儀器儀表照明電路實訓考核裝置，儀器儀表及照明電路實訓裝置（柜式、兩面雙組型）電氣基本技能實訓室為機電技術應用專業重點實訓室。電氣基本技能實訓設備的功能是《電工》職業技能“照明電路安裝調試和器件的拆裝”模塊的培訓和鑒定，側重于室內照明電路安裝調試和變壓器、電動機、接觸器等器件的拆裝測試技能的訓練。配備技能實訓考核裝置，其擁有各種實訓組合板和實訓器件滿足學生實訓，接線直觀，拆裝測試一體化，極大地幫助學生提高了動手操作能力和感性認知水平。承擔電工鑒定（五級）---電氣拆裝模塊、照明電路安裝調試和排故模塊。
儀器儀表及照明電路實訓考核裝置，通過實訓，培養學生具備掌握常用電工工具的名稱及作用，根據控制要求設計照明電路原理圖，按照裝配要求進行照明電路的安裝與檢修，使學生能掌握照明電路安裝工藝要求，學會(huì )照明電路故障分析及故障排除方法。常用電機、接觸器等電器的動手測試和拆裝，使學生掌握了常用低壓電器從里到外的構成及各組成器件的認識，熟悉電氣基本操作技能的要領，培養學員實事求是、科學嚴謹的工作態度和職業行為，樹立學員良好的HSE理念，具有團隊合作、人際交流的職業素養。

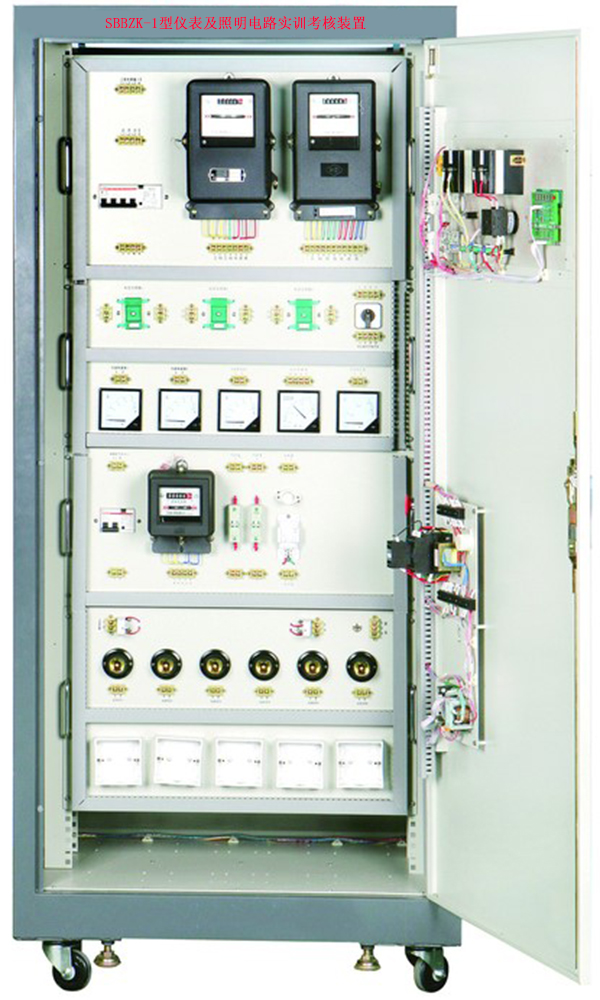

SBBZK-1型儀表及照明電路實訓考核裝置（柜式、兩面雙組型）
一、概 述
儀表及照明電路實訓考核裝置是按照勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。它既可用于對電工儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核設備。
參考圖片
二、特 點
柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1700mm
4.裝置容量：＜1.5Kva
四、配置清單
柜體配置（雙面）
1、三相電源指示燈6個
2、萬能轉換開關2個
3、電壓表2個
4、啟動、停止、急停按鈕各2個
5、單相五孔插座：提供外接單相AC220V的電源， 2個。
柜內模塊配置（雙面）
1、4P空氣漏電保護開關：額定電壓AC400V，額定電流AC10A，2個
2、2P空氣漏電保護開關：額定電壓AC400V，額定電流AC6A，2個
3、三相四線有功電度表：額定電壓AC380V，額定電流AC10A，最大電流40A，2個
4、單相電度表：額定電壓AC220V，額定電流AC5A，最大電流10A；DD282型，2個。
5、熔斷器：RT18型，熔斷器底座帶指示燈，500V，7個
6、電流互感器：原邊和副邊的比值5:5，精度0.5級；6個
7、交流電壓表：量程0-500V，精度1.5級，2個
8、交流電流表：量程0-5V，精度1.5級，6個
9、萬能轉換開關：額定電壓AC600V，額定電流AC10A，2個
10、指示燈：額定電壓AC220V，額定電流AC2A；6個，分別為黃色、紅色和綠色。
11、三相功率因數表：量程-0.5到0.5，精度1.5級，2個
12、整流器：20W，2個
13、啟輝器：4-60W，2個
14、日光燈管：?jiǎn)味瞬灏喂芄澞軣簦?span lang="EN-US">4針，18W，2個
15、白熾燈：額定電壓AC230V，額定功率20W，螺旋式底座，10個
16、明盒：86mm*86mm，12個
17、接線端子排：在每一個明盒的正下方安裝與其對應4片端子排，若干個。
18、人體感應開關 220V 2個
19、聲控式開關 220V 2個
20、觸摸式開關 220V 2個
四、實訓項目
1.白熾燈電路接線
2.日光燈電路接線
3.觸摸開關控制白熾燈電路接線
4.聲控開關控制白熾燈電路接線
5.人體感應開關控制白熾燈電路接線
6.兩地控制一盞燈接線電路
7.5層樓燈控制接線電路
8.單相電度表直接接線電路
9.單相電度表間接接線電路
10.三相三線電度表直接接線電路
11.三相三線電度表經電流互感器電路
12.功率因數表接線電路
13.電壓表、電流表接線電路
14.一只電流互感器用于單相回路的控制電路接線
15.三只電流互感器接成星型接線電路
16.三只電流互感器接成三角型接線電路
17.電流互感器與電流表配用接線電路
18.萬能轉換開關和電壓表測量三相電壓接線

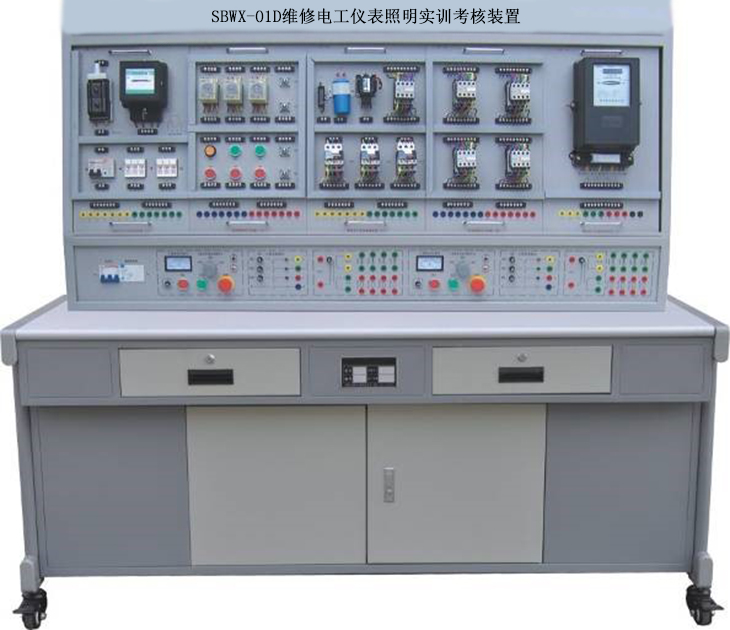

SBWX-01D維修電工儀表照明實訓考核裝置
“維修電工儀表照明實訓考核裝置“是按照勞動和社會(huì )保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，該裝置集理論、實際操作和考核鑒定為一體的多功能設備。它不僅能作為電工儀表和照明電路的操作實訓裝置。而且也可用于勞動職業技能鑒定部門、大中專院校、職校、技校對初、中、高級維修電工技能考核的理想設備。
一、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；
4.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行，有利于保護元器件；
5.通過走線槽進行走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷。
6.裝置的設計為雙組型，控制屏左右兩邊電源獨立且互不干擾，可供兩個學生同進完成實訓操作。
二、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
三、裝置的基本配置及功能
實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。
1.交流電源：實訓臺提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座；
2.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
3.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓?jiǎn)?dòng)電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
4.實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方，桌子左右各設有兩個抽屜。
四、實訓項目
1.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
2.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
3.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
4.日光燈線路的接線
5.聲控開關控制白熾燈電路的接線
6.觸摸延時開關控制白熾燈電路的接線
7.人體感應開關控制白熾燈電路的接線
8.單相電度表直接接線電路
9.單相電度表經電流互感器的接線電路
10.電壓表、電流表接線電路
11.萬能轉換開關的電壓表測量三相電壓接線
12.一只電流互感器用于單相回路的控制電路接線
13.三只電流互感器接成星形接線電路
14.三只電流互感器接成三角形接線電路
15.三相功率因數表的測量電路
16.三相三線有功電度表的接線電路
17.三相三線有功電度表經電流互感器的接線電路
18.三相四線有功電度表的接線電路
19.三相四線無功電度表經電流互感器的接線電路
20.三相四線無功電度表的接線電路
21.三相四線無功電度表經電流互感器的接線電路
五、實訓組件配置
|
序號 |
掛箱編號 |
實訓模塊名稱 |
數量 |
備注 |
|
1 |
DW-10 |
儀表照明實訓考核組件（一） |
1件 |
提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1只、單相電度表1只 |
|
2 |
DW-11 |
儀表照明實訓考核組件（二） |
1件 |
提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只、鈕子開關2只、雙聯開關1只 |
|
3 |
DW-12 |
儀表照明實訓考核組件（三） |
1件 |
提供交流電流表3只、電流互感器3只 |
|
4 |
DW-13 |
儀表照明實訓考核組件（四） |
1件 |
提供交流電壓表1只、電壓指示切換開關1只 |
|
5 |
DW-14 |
儀表照明實訓考核組件（五） |
1件 |
提供三相三線有功電度表1只 |
|
6 |
DW-15 |
儀表照明實訓考核組件（六） |
1件 |
提供三相四線有功電度表1只 |
|
7 |
DW-16 |
儀表照明實訓考核組件（七） |
1件 |
提供三相四線無功電度表1只 |
