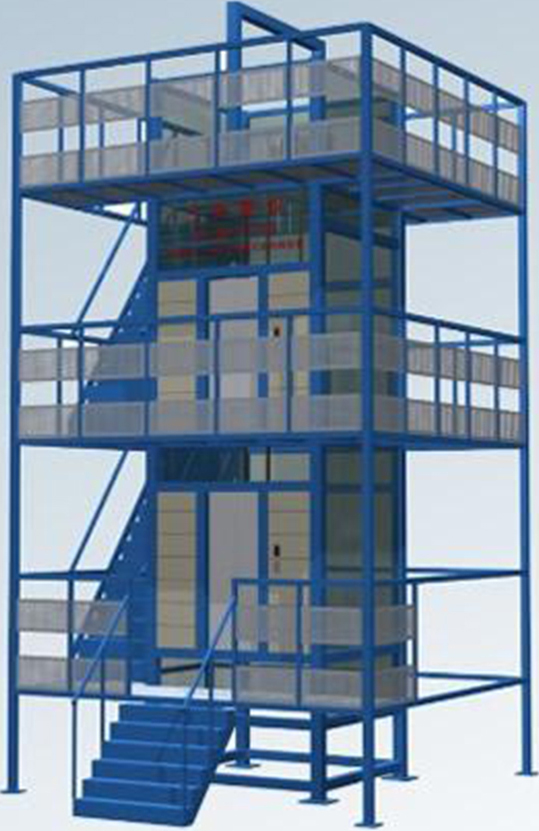

SB-ZT100型雙層直梯教學實訓平臺
大中專院校、職業技校電梯工程及自動化課程演示教學而設計的，其控制元件全電腦化，可編程，電動機驅動采用變頻調速器，功能與變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號。該電梯外圍采用透明有機玻璃制造，內部結構一目了然，維修保養簡單。
電梯可作自動化專業的電梯程序教學之用，也可作職業技校的電梯安裝維修演示操作之用。
一、電梯主要參數：
1、外圍尺寸：4000x4000x6000 要求建筑物凈空高：8000
2、電梯井道尺寸：1800x1700x6000 要求機坑底負：1000
3、電梯轎廂尺寸：1100x1050x1850 開門尺寸：700x1750
4、平臺凈空高：2000 平臺通道寬：1000
5、整體設備自重：約7000㎏。其由電梯部分自重3500kg
6、曳引機功率：2.2KW。電壓380V或220V兩種。
7、峰值額定電流：10A。
8、供電電源：三相五線，380V，50HZ。
9、變頻器控制系統（微機或可編程序控制器PLC）
10、控制方式：集選（JX）。
11、電梯層站：3/3。
二、電梯結構簡介
該電梯主要由以下兩大部分組成：
井道框架及觀學平臺部分
相當于電梯附著的建筑物，提供支承，固定導軌，是鋼架結構。觀學平臺老師和學生站立學習場所。
電梯部分
1、機房
a、曳引機：位于框架頂部，是電梯的動力裝置，安裝在承重梁上，他主要由以下部分組成：
（1）電動機：采用永磁同步電機，采用變頻變壓（VVVF）驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時,使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。采用永磁同步機，具有高密度、高效率、低噪音的特點。
（2）制動器：只在電梯通電運轉時松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓AC110V。
（3）曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的摩擦力。
b、限速器：電梯安全部件組成部分，當電梯超速時起連動制動安全鉗進行剎車使轎廂夾緊在固定導軌上。
c、電源控制箱：電梯電源開關。
d、控制屏：
（1）變頻器：根據電梯給出的指令，對電機的頻率、電壓進行調制，使電機運行平穩。
（2）控制系統（微機或可編程序控制器PLC）：控制電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向截停，反向保留信號，自動關門等功能。
（3）安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以便控制系統（微機或可編程序控制器PLC）判斷電梯是否處于安全狀態。
2、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
3、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
4、對重：與轎廂連接，作用是平衡轎廂的重量。
5、層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。
6、操縱箱：設在框架正面左則，模擬乘客在轎廂內選層的信號輸入設備，包括：
（1）數字顯層器：七劃數碼顯示轎廂所在樓層。
（2）"1"，"2"，"3"，選層按鈕。
（3）開關門按鈕。
（4）方向指示燈：電梯運行方向指示。
（5）電源鎖：開關電梯電源，即首層外呼盒。
7、減速信號系統：由永磁感應器構成，提供轎廂停層位置信號。
8、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端
三、電梯的功能及有關操作：
1、正常使用操作程序
（1）接通三相電源。
（1）打開呼梯盒上的電源鎖，這時應有樓層顯示。電梯能自動關門，應答外呼信號，在操縱箱上選擇樓層后，必須關好門才能運行。這時外呼信號順向的能停車，反向的保留。
（2）廳外呼梯：電梯能自動響應信號，順向停車，反向的在完成上一個指令后，自動應答。
（3）泊梯：電梯�？吭诘讓雨P(guān)好門后，把呼梯盒的電源鎖匙拔至"關"，則可切電梯電源，電梯停止工作。
2、維修點動運行。
把控制屏中的"正常"-"維修"開關拔至"維修"狀態這時電梯僅作點動運行，但安全回路及門鎖仍然有效，按"上行"或"下行"按鈕，電梯作點動上或下，此操作
用于電梯維修，或實驗終端限位功能。用點動操作將電
梯平層后，將選擇開關至"正常"電梯將恢復正常運轉。
四、電梯保養說明：
在進行電梯的維修保養作業時，必須關斷三相電源：
1、潤滑說明：
（1）曳引機減速箱：每半年檢一次。
（2）轎廂導軌：涂抹小量機油。
對重導軌：涂抹小量鈣基潤滑脂。
（3）廳門及轎門導軌：涂抹小量機油。
特別說明：鋼絲繩不能加油潤滑。
2、日常保養要點：
（1）電梯運行時注意觀察整體結構是否異常振動，曳引機是否異常噪
音，漏油，轎廂或對重運行時是否有振動。
（2）檢查曳引機抱閘能否正常打開。
（3）檢查各廳門鎖動作是否正常，有無卡阻，必要時可在銷軸加注小
量機潤滑。
（4）檢查門機開關門動作是否正常，能否開門到位，必要時可調整擺
桿位置，并在銷軸加注機油 。
（5）電氣檢查： 應檢查各保險是否燒斷，檢查各行程開關，感應器是否動作正常，檢查各門鎖觸點是否接合良好
五、電梯安全注意事項：
1、系統必須可靠接地，接地線電阻值符合國家有關規定不大于4Ω。
2、線路絕緣電阻應大于0.5MΩ。
3、不能短接門鎖運行。
4、除非透切理解控制系統（微機或可編程序控制器PLC）及變頻器的各參數的作用，否則不得變動程序及參數。
5、電梯供電系統應該獨立設置不得與電焊機、高頻爐等設備共用，其他易受磁干擾的儀器設備也應該遠離電梯控制屏。
6、當發現曳引機特別發熱、冒煙、異常噪音時，應立即關閉電源，排除故障后才能繼續使用。
六、電梯電控屏、VF變頻變壓電梯電氣元件代號明細表
|
序號 |
代號 |
名稱及規格 |
材料 |
新屬配裝代號 |
數量 |
備注 |
|
1 |
KMJ，GMJ |
開關門繼電器 |
MY4 DC24V |
控制屏 |
2 |
|
|
2 |
DYJ |
電壓繼電器 |
MY4 DC24V |
控制屏 |
1 |
|
|
3 |
MSJ |
門聯鎖繼電器 |
MY4 DC24V |
控制屏 |
1 |
|
|
4 |
RF1-RF2 |
空氣開關 |
|
控制屏 |
1 |
|
|
5 |
QC |
主接觸器 |
GMC-12 AC220V |
控制屏 |
1 |
|
|
6 |
GH |
電源接觸器 |
GMC-12 AC220V |
控制屏 |
1 |
|
|
7 |
1A-5A |
轎廂選層指令按鈕 |
AK-01 |
轎內 |
5 |
5層 |
|
8 |
1R-5R |
選層指令燈 |
|
轎內 |
5 |
|
|
9 |
AK ，AG |
開關門按鈕 |
AK-01 |
轎內 |
2 |
|
|
10 |
TU TD |
向上、下按鈕 |
|
控制屏 |
2 |
|
|
11 |
RF3 |
空氣開關 |
|
控制屏 |
1 |
|
|
12 |
FM/CHD |
超載蜂鳴器 |
DC24V |
轎內 |
1 |
|
|
13 |
KSD 、XD |
上下行指令燈 |
DC24V |
轎內 |
2 |
|
|
14 |
SMJ/MK |
檢修開關 |
|
控制屏 |
1 |
|
|
15 |
SB（KAB） |
安全觸板開關 |
|
轎廂 |
1 |
|
|
16 |
SAC |
安全鉗開關 |
|
轎廂 |
1 |
|
|
17 |
SQF |
轎門聯鎖開關 |
|
轎廂 |
1 |
|
|
18 |
*1--*48 |
故障點 |
|
控制屏 |
48 |
|
|
19 |
PU |
門驅雙穩態開關 |
|
轎頂 |
2 |
|
|
20 |
GU GD |
上下強返堿速 |
|
轎頂 |
2 |
|
|
21 |
DZ1 |
轎廂應急照明燈 |
|
轎頂 |
1 |
選用件 |
|
22 |
FS |
轎廂風扇 |
|
轎廂 |
1 |
|
|
23 |
CH |
超載開關 |
|
轎底 |
1 |
|
|
24 |
M1 |
門電機 |
|
自動門機 |
1 |
|
|
25 |
PKM |
開門到位開關 |
|
自動門機 |
1 |
|
|
26 |
PGM |
關門到位開關 |
|
自動門機 |
1 |
|
|
27 |
SG |
關門減速開關 |
LX028 |
自動門機 |
2 |
|
|
28 |
M |
交流電動機 |
|
機房 |
1 |
|
|
29 |
DZ |
抱閘線圈 |
AC220V |
機房 |
1 |
|
|
30 |
SW XW |
上、下限位開關 |
|
井道 |
2 |
|
|
31 |
SDS |
底坑斷繩開關 |
|
井道 |
1 |
|
|
32 |
SJK，XJK |
上、下限位開關 |
|
井道 |
2 |
|
|
33 |
1G~4G |
上召記憶燈 |
DC24V |
井道 |
2 |
|
|
34 |
1SA~4SA |
上召按鈕 |
|
井道 |
2 |
|
|
35 |
2C~5C |
下召記憶燈 |
DC24V |
井道 |
2 |
|
|
36 |
2XA~54XA |
下召按鈕 |
|
井道 |
2 |
|
|
37 |
ST1~ST5 |
廳門聯鎖觸點 |
|
井道 |
3 |
|
|
38 |
IYK |
基站鑰匙觸開關 |
|
井道 |
1 |
|
|
39 |
WSK |
司機/自動開關 |
|
橋箱 |
1 |
|
|
40 |
1PG |
減速感應器 |
|
井道 |
5 |
|
|
41 |
HK |
數--模轉換開關 |
|
電柜 |
1 |
|
|
42 |
D2 |
24V硅整流橋 |
|
電柜 |
1 |
|
|
43 |
SJU |
電柜急停開關 |
|
電柜 |
1 |
|
|
44 |
KDX |
相序保護繼電器 |
|
電柜 |
1 |
|
|
