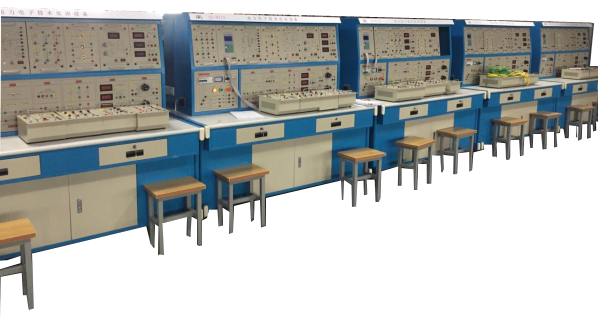

汽車電工電子實訓室

汽車電工電子技術實訓室主要面向電氣自動化技術、機電一體化技術、工業機器人技術等專業，主要為電氣自動化技術、機電一體化技術、工業機器人技術等相關專業提供基礎認知實習、理實一體化課程教學及智能制造大類專業實訓。實訓中心集教學、科研、社會(huì )培訓、校企合作、技能考核等功能于一體，具有行業先進性和前瞻性。

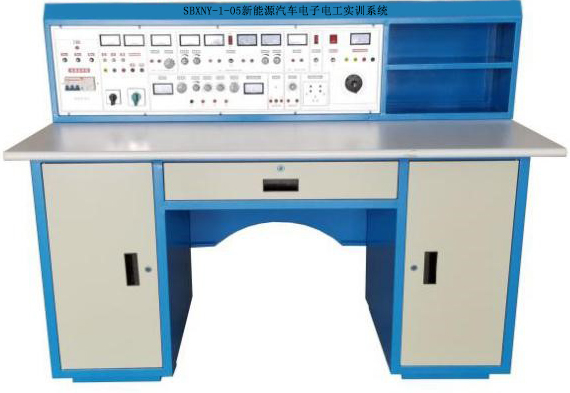

SBXNY-1-05新能源汽車電子電工實訓系統

一、設備概述

新能源汽車電子電工實訓裝置，汽車電子創(chuàng )新教學實驗系統，配備各種交直流電源、信號源、儀表、電工電子實訓模塊、交流電路實訓模塊等。各模塊的接口均已引至板上的專用插座，學生可自主搭接各種電工電子實訓線路，

新能源汽車電子電工實訓臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求，也可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電力拖動控制>及<電氣控制技術>等多門課程的綜合應用、創(chuàng )新實訓要求，并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制

它由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創(chuàng )新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術指標

1. 工作電源：三相五線 AC 3800V±10% 50Hz

2. 溫度：－10～40℃；環境濕度：≤90%（25℃）

3. 外形尺寸：長×寬×高=1600×700×1200㎜

4. 整機功耗：≤1.0KW

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

3、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

四、設備基本配置及功能

本實訓裝置主要由電源控制屏、實訓桌、電工電子透明實訓模塊、實訓連接線等組成。

（一）電源控制屏

交流電源部分

提供三相固定380V交流電源,380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。

設有AC380V和路AC220V（隔離變壓器輸出）交流電源輸出接口，可為電工實驗提供安全供工作電壓。

低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。

直流電源部分

1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出有0.5級數字電流表、電壓表指示。

直流電源包括±24V、±15V、±12V及±5V等八檔電源

測量?jì)x表

真有效值交流電壓表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

真有效值交流電流表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

直流數顯電壓表一只

測量范圍0～1000V，分2V、20V、300V三檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警功能。

直流數顯毫安表一只

測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警功能。

功率輸出函數發生器及頻率計：

（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。

（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

（6）頻率計最高測量范圍100MHz，自動換檔。

智能功率、功率因數表：

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

數字萬用表：

直流電壓： 200mV-1000V 【±(0.5%+1dgt)】

交流電壓： 200mV-700V 【±(0.8%+3dgt)】

直流電流： 20uA-10A 【±(0.8%+1dgt)】

交流電流： 200uA-10A 【±(1.8%+3dgt)】

-- 電阻： 200Ω-200MΩ【±(1.0%+1dgt)】

模擬萬用表MY47一只。

精密可調電阻箱1只。

五、本設備可以完成的實訓項目

設備實訓項目

電工基礎實訓項目

1）電氣測量概述

2）直流電路

電氣儀表的使用和測量誤差的計算

電路元件伏安特性的測繪

未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）

電位、電壓的測定及電路電位圖的繪制

基爾霍夫定律的驗證與應用

常用供電電路特點和電子電路最大功率輸出條件的研究

實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）

疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）

戴維南定理和電橋電路的應用（綜合應用項目）

3）交流電路

電阻電感串聯電路（日光燈電路）的分析與研究

阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）

交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究

R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究

R、L、C串聯諧振電路的

三相四線制負載電壓，電流的測量

三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定

4）磁路自感、互感與變壓器

自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法

互感電路的研究

單相變壓器特性的研究

單相變壓器并聯運行特點的研究

5）電路暫態過程

一階電路暫態過程的研究

微分電路和積分電路及其應用（綜合應用項目）

模擬電子技術綜合應用、創(chuàng )新實訓項目

常用二極管的性能測試及應用

雙極晶體管及場效管輸出特性的測定

單管放大電路的研究

兩極放大電路及負反饋放大電路的研究

助聽器電路的調試（電子產品線路）（綜合應用）

恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

三極管放大電路故障排除

整流、濾波及穩壓電路的研究

直流穩壓正、負電源電路的研究

典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

OTL功率放大電路的故障排除

LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

運算放大器基本運算電路

對由運放器組成的積分運算電路、微分運算電路

對由運放器組成的電壓比較器傳輸特性的研究

氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

方波、三角波和鋸齒波發生器電路的研究與測試

三角波、方波及正弦波發生器的制作競賽

RC（文式橋式）正弦波振蕩器和制作與調試

電容三點式LC正弦波發生器

有源濾波電路研究

直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

數字電子技術綜合應用、創(chuàng )新實訓項目目錄

一、基礎實訓項目

基本邏輯門電路功能測試

優先編碼器功能測試

二進制譯碼器和數據選擇器功能測試

全加器和超前進位全加器功能測試

數值比較器功能測試

七段碼鎖存/譯碼/驅動器功能測試

各類觸發器功能測試

雙向移位寄存器功能測試

二一五一十進制計數器功能測試

二位十進制計數/譯碼/驅動/顯示電路

可逆十進制計數電路功能測試

N進制計數電路功能測試

555定時器基本應用電路

微分型單穩態觸發器

集成單穩態觸發器及其應用

集成施密特觸發器及其應用

二、綜合應用實訓項目

聲光控制節能路燈電路（電子產品線路）（綜合應用）

8線數據傳輸電路（電子產品線路）（綜合應用）

4位環形計數節拍發生器（電子產品線路）（綜合應用）

秒脈沖信號發生器（電子產品線路）（綜合應用）

救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

數控變頻三角波-方波發生器

移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

8位優先編碼器搶答電路（電子產品線路）（綜合應用）

觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

數字鐘電路（電子產品線路）（綜合應用）

二位十進制計數符合電路（電子產品線路）（綜合應用）

交通燈控制電路（電子產品線路）（綜合應用）

升/降階梯波發生器（電子產品線路）（綜合應用）

光電轉換加/減計數電路（電子產品線路）（綜合應用）

電力電子技術及應用、創(chuàng )新實訓項目

晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）

單結晶體管觸發電路（電子產品）（綜合應用項目）

晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

IGBT管直流斬波電路的調試與分析

雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）

雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）

SBXNY-1-13新能源汽車電力電子控制技術實訓臺

一、概述

"新能源汽車電力電子控制技術實訓臺"汽車電工電學基礎教學平臺是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置。

二、技術特點

1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。

4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、技術性能

輸入電壓：三相四線～380V±10% 50Hz

工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜1.5kVA

裝置尺寸：1650mm×700mm×1580mm （5%左右）

四、實訓裝置基本裝備

實訓裝置由控制屏、實訓桌以及各個實訓組件構成

（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。

（二）實訓組件：

PE-01交流電源及同步變壓器組件

提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全，設有由三只同步變壓器及一只三刀三擲開關組成。

（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。

（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

PE-02功率二極管組件

提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。

PE-03晶閘管組件

提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。

PE-04雙向晶閘管組件

提供3只雙向晶閘管,用于交流調壓電路實訓

PE-05 GTR、MOSFET、IGBT組件

提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件

PE-06三相芯式變壓器組件

提供63.5V、0.8A/127V、0.4A芯式變壓器一只

PE-07燈組負載組件

由三只250V/4A燈座組成，實訓時作為電阻性負載使用

PE-08電抗器、變壓器組件

提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只

PE-9給定及電壓指示組件

提供連續可調的+15V和-15V給定電壓，帶輸出指示。

PE-10交流電參數表組件

提供直有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷，自動切換，精度0.5級，三位半數顯，輸入阻抗10MΩ

提供真有效值交流數字電流表兩只，測量范圍0～5A，量程自動判斷，自動切換，精度0.5級，三位半數顯

PE-11直流電參表組件

提供直流數字電壓表一只，測量范圍0～1000V，精度0.5級，三位半數顯，輸入阻抗10MΩ

提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。

PE-12單相晶閘管觸發電路（BT35單晶晶體管及TCA785觸發）

提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；

PE-12 B TCA785集成觸發電路

提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。

PE-13TC787觸發電路組件

采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能

PE-14可調電阻組件

提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用

16.PE-16 直流斬波電路實訓

提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚�Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）等典型實驗。

（三）實訓桌

實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。

（四）實訓連接線

根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。

五、實訓項目

1.功率器件及輔助元件特性實訓

電力二極管特性測試

晶閘管SCR特性特性測試

雙向晶閘管BCR特性測試

IGBT特性測試

MOSFET特性測試

GTR特性測試

脈沖變壓器特性

同步變壓器特性

2.觸發電路實訓

單結晶體管觸發電路（BT35/BT33）

西門子TCA785單相集成觸發電路

西門子TCA787三相集成觸發電路

3.整流電路實訓

不控整流

單相半波不控整流電路

單相全波橋式不控整流

變壓器中心抽頭雙半波不控整流

三相星形連接不控整流電路

三相橋式全波不控整流

可控整流

單相半波可控整流

單相橋式半控整流

單相橋式全控整流

變壓器中心抽頭雙半波可控整流

三相星形連接半波可控整流

三相橋式半控整流電路

三相橋式全控整流

4.逆變電路實訓

單相橋式整流有源逆變

三相橋式整流有源逆變

5.交流調壓電路實訓

單相晶閘管交流調壓電路

三相晶閘管交流調壓電路

單相雙向晶閘管交流調壓電路

三相雙向晶閘管交流調壓電路

IGBT直流斬波電路實訓

（1）降壓型斬波電路（（Buck Chopper）

（2）升壓型斬波電路（Boost Chopper）

（3）生降壓型斬波電路（Boost -Buck Chopper）

SBXNY-1-17新能源電子電力基礎實驗模塊(35件)

一、概述

"新能源汽車電力電子技術基礎實訓模塊"是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合勞保出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置, 也可作為新能源汽車電子電力基礎培訓設備。

設備外型參考圖片

二、技術特點

三、技術性能

1.輸入電壓：三相四線～380V±10% 50Hz

2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5kVA

4.裝置尺寸：1650mm×700mm×1580mm （5%左右）

四、實訓裝置基本裝備

實訓裝置由控制屏、實訓桌以及各個實訓組件構成

（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。

（二）實訓組件：

1.PE-01交流電源組件

提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。

（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。

（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2.PE-02功率二極管組件

提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。

3.PE-03晶閘管組件

提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。

4.PE-04雙向晶閘管組件

提供3只雙向晶閘管,用于交流調壓電路實訓

5.PE-05 GTR、MOSFET、IGBT組件

提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件

6.PE-06三相芯式變壓器組件

提供63.5V、0.8A/127V、0.4A芯式變壓器一只

7.PE-07 三同步變壓器組件

設有由三同步變壓器及一只三刀三擲開關組成。

8.PE-07D燈組負載組件

由三只250V/4A燈座組成，實訓時作為電阻性負載使用

9.PE-08電抗器、變壓器組件

提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只

10.PE-9給定及電壓指示組件

提供連續可調的+15V和-15V給定電壓，帶輸出指示。

11.PE-10交流電參數表組件

提供直有效值交流數字電壓表一只，測量范圍0～500V，精度0.5級，三位半數顯，輸入阻抗10MΩ。

提供真有效值交流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。

12.PE-11直流電參表組件

提供直流數字電壓表一只，測量范圍0～300V，精度0.5級，三位半數顯，輸入阻抗10MΩ

提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。

13.PE-12單相晶閘管觸發電路（BT35單結晶體管）

提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；

14.PE-12 B TCA785集成觸發電路

15.PE-13 TC787觸發電路組件

16.PE-14可調電阻組件

提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用

17.電子元件基礎認知學習套件（采用190mm×145mm的開模有機透明塑料底盒完成，面板采用PCB電路板工藝，具體參數如下）

（一）常用二極管學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變容二極管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變容二極管，雙向觸發二極管的實物及檢測接口。

提供二極管、電容、電阻的綜合應用電路：?jiǎn)蜗鄻蚴秸鳛V波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。

（二）常用電阻學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。

識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。

列出了常用電阻的單位符號及進階關系。

認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。

（三）常用電容學習模塊

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。

識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。

列出了常用電容的分類及各類國產電容及代號。

認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。

（四）常用晶體管（三極管）學習模塊

對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。

展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。

（五）常用數碼管顯示學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。方便感性認識、檢測測試，同時也能防止器件的損傷。

展示共陰及共陽數碼管的結構示意圖及常用數字的數碼顯示方法，展示了單位數碼管、雙位數碼管、四位數碼管的實物并提供了可供檢測的臺階插座（內孔2MM）。

（六）常用集成IC學習模塊

展示常用集成IC封裝形式，如圓形金屬外殼封裝、單列直插式（SIP）、雙列直插式（DIP）、表面貼裝（SOP）、引線載體（PLCC）、四方扁平（QFP）等等。展示常用芯片引腳順序標示圖。提供了如雙列直插芯片、單列直插芯片、貼片芯片、厚膜電路EXB841、音樂(lè )芯片等特殊引腳芯片的實例。

18 配套學習軟件資源(正版軟件，提供軟件著作權）

（1）、配套教學數字資源：電工作業培訓教學軟件（用電安全與觸電急救仿真教學軟件）

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的

七、設備配置清單

序號	編號	名稱	數量
1	PE-01	交流電源組件	1件
2	PE-02	功率二極管組件	1張
3	PE-03	晶閘管組件	1件
4	PE-04	雙向晶閘管組件	1件
5	PE-05	GTR、MOSFET、IGBT組件	1件
6	PE-06	三相芯式變壓器組件	1件
7	PE-07	同步變壓器組件	1件
8	PE-07D	燈組負載組件	1件
9	PE-08	電抗器、變壓器組件	1件
10	PE-9	給定及電壓指示組件	1件
11	PE-10	交流電參數表組件	1件
12	PE-11	直流電參表組件	1件
13	PE-12	單結晶閘管觸發電路	1件
14	PE-12B	TC785觸發電路	1件
15	PE-13	TC787觸發電路組件	1件
16	PE-14	可調電阻組件	1件
17	透明學習套件	電子元器件學習/認知套件	6個/套
18	實驗桌	鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料	1臺
18	實驗臺	鐵質	1套
19	學生凳	鋼木方凳	2張
20	實訓連接線	配備兩種不同的實訓聯接線，兩種不可以互插，實訓安全。	1套
21	實驗指導書		1套
22	正版3D輔助教學仿真軟件（有著作權）	1.電工作業培訓教學軟件（用電安全與觸電急救仿真教學軟件） 2.電機與變壓器仿真教學軟件 3.電力拖動仿真教學軟件	1套
