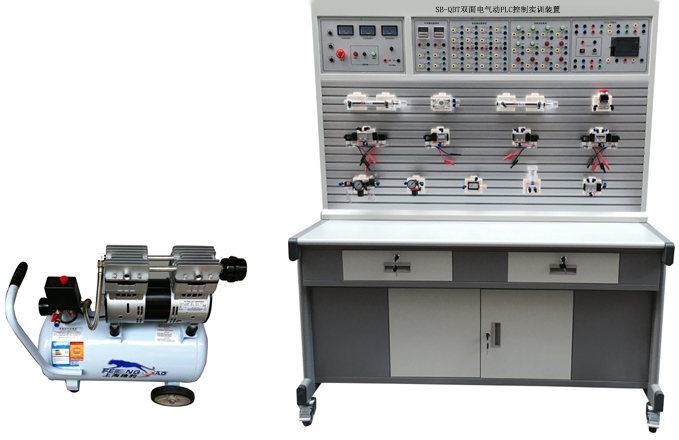

SB-QDT雙面電氣動PLC控制實訓裝置
一、概述
雙面電氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創(chuàng )新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。
氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。
二、實驗臺組成
氣動實訓系統采用"二合一"雙面結構，即一張實訓桌可供兩組四位學生分別進行氣動實訓，也可以雙面同時進行氣動綜合實訓，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
該實訓臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋簹鈩�(dòng)實訓元件2套；氣動實訓PLC控制模塊2套；繼電器模塊2套；按鈕控制模塊2套；時間繼電器模塊2套，無油低噪音空壓機1臺，（計算機根據學校要求另行配置）
三、主要技術參數
1、輸入電源：380V 允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×1000mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量30L；額定輸出氣壓0.7Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMART SR20主機，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，時間繼電器模塊，氣動元件獨立模塊等。
四、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
實訓桌 |
|
1 |
張 |
|
2 |
實訓臺 |
|
1 |
臺 |
|
3 |
導線架 |
|
1 |
個 |
|
4 |
PLC主機模塊 |
S7-200SMART SR20 |
2 |
塊 |
|
5 |
電源模塊 |
|
2 |
塊 |
|
6 |
繼電器控制模塊 |
|
2 |
塊 |
|
7 |
控制按鈕模塊 |
|
2 |
塊 |
|
8 |
時間繼電器模塊 |
|
2 |
塊 |
|
9 |
靜音無油空氣壓縮機 |
|
1 |
臺 |
|
10 |
單作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
11 |
雙作用缸 |
QGX25ⅹ100 |
4 |
只 |
|
12 |
旋轉氣缸 |
|
2 |
只 |
|
13 |
三聯件 |
AC2000 |
2 |
只 |
|
14 |
減壓閥（帶壓力表） |
AR2000 |
2 |
只 |
|
15 |
手動換向閥（二位五通） |
H210—08 |
4 |
只 |
|
16 |
手動換向閥（三位五通） |
|
2 |
只 |
|
17 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
2 |
只 |
|
18 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
2 |
只 |
|
19 |
單電磁換向閥（二位五通） |
4V210-8 |
4 |
只 |
|
20 |
雙電磁換向閥（二位五通） |
4V220-8 |
2 |
只 |
|
21 |
雙電磁換向閥（三位五通中封式） |
4V230-8 |
2 |
只 |
|
22 |
雙電磁換向閥（三位五通中壓式） |
4V230-8 |
2 |
只 |
|
23 |
雙電磁換向閥（三位五通中排式） |
4V230-8 |
2 |
只 |
|
24 |
單氣換向閥（二位三通） |
3A210—08 |
2 |
只 |
|
25 |
雙氣換向閥（二位三通） |
3A220—08 |
4 |
只 |
|
26 |
單氣換向閥（二位五通） |
4A220—08 |
4 |
只 |
|
27 |
雙氣換向閥（三位五通） |
4A230—08 |
2 |
只 |
|
28 |
蘑菇頭按鈕閥 |
|
2 |
只 |
|
29 |
行程閥（二位二通） |
|
2 |
只 |
|
30 |
行程閥（二位三通） |
|
2 |
只 |
|
31 |
旋鈕閥（二位三通） |
|
2 |
只 |
|
32 |
延時閥常閉式 |
|
2 |
只 |
|
33 |
延時閥常開式 |
|
2 |
只 |
|
34 |
順序閥 |
|
2 |
只 |
|
35 |
雙壓閥（與門閥） |
|
2 |
只 |
|
36 |
或門型梭閥 |
KV—08 |
4 |
只 |
|
37 |
快速排氣閥 |
QE—02 |
4 |
只 |
|
38 |
單向節流閥 |
ASC-08 |
2 |
只 |
|
39 |
單向閥 |
1/4 |
4 |
只 |
|
40 |
磁性開關 |
|
8 |
只 |
|
41 |
光電式傳感器 |
|
2 |
只 |
|
42 |
電容式傳感器 |
|
2 |
只 |
|
43 |
電感式傳感器 |
|
2 |
只 |
|
44 |
三通（T型三通） |
Ø 6 |
8 |
只 |
|
45 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1 |
只 |
|
46 |
四通 |
Ø 6 |
8 |
只 |
|
47 |
氣管 |
PU6ⅹ4 |
50 |
米 |
|
48 |
編程電纜（適配器） |
西門子 |
2 |
條 |
|
49 |
實驗導線 |
|
2 |
包 |
|
50 |
工具箱 |
|
1 |
套 |
|
51 |
氣動實訓說明書 |
|
2 |
冊 |
|
52 |
PLC編程軟件、程序軟件 |
光盤 |
1 |
盤 |
