SBXNY-CD充電樁（站）及監控實訓系統

　

實訓系統由一臺交流充電樁及裝配檢測臺、一臺直流充電樁及裝配檢測臺、一套終身免費的充電云平臺監控系統組成。系統完整展示新能源汽車交直流充電裝置及監控系統,全面展示充電樁的組成、結構、原理、操作、裝配檢測及排除故障。配套國標充電槍與車載充電座，裝配檢測充電負載、充電云平臺監控管理系統。

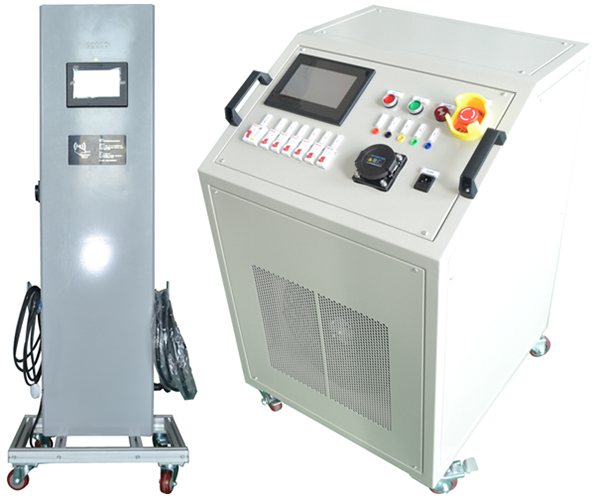

一.交流充電樁及裝配檢測臺

一.產品簡介

該設備完整展示了新能源汽車交流充電裝置裝配與檢驗系統,全面展示了充電樁的裝配及檢驗檢測。配套國標充電槍與車載充電座，充電樁的裝配檢驗裝置。

適用交流充電樁的裝配檢驗實訓教學。

二.功能特點

1.詳細的原理框圖展示，真實可操作運行的充電裝配與檢驗系統。

2.面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。

3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。

4.面板上安裝有點火開關、充電樁總成，工況指示燈，電源開關，充電樁檢驗模塊與操縱開關。

5.帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.配套充電樁智能充電卡片。

7.安裝充電樁的顯示裝置，同步顯示數據。操作軟件顯示充電電壓、充電電流、充電電量、充電時間等；具有三種充電模式：按金額充電、按時間充電、按電量充電等。安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護。具有電源、充電、故障三種狀態指示。核心控制板可實現刷卡信息采集處理；LTE（4G）、GSM多模通訊傳輸，GPS定位，射頻識別卡系統、電流電壓參數采集處理并顯示或報警；用電量采集計量、保護等功能。

8.充電樁產品的使用現場運行狀態的檢驗考核及定量檢驗，可以幫助產品現場安裝調試和驗證。測試模塊嚴格依照相關國標要求研發生產，真實模擬電動汽車充電過程，可測量充電電壓、測量CP、CC引導信號，同時可以避免實車作為檢查裝置因充電樁故障導致的損壞。該模塊使用充電樁供電，無需外置供電。同時測量充電機的輸出電壓、電流、功率、紋波系數以及充電機的電能誤差等參數，同時還具備BMS模擬器、絕緣電阻測試、溫度采集、濕度采集、GPS北京時間校準等功能，全程可實現自動化測試。大屏幕中文菜單顯示，顯示信息量大，操作方便。

9.國標充電樁的裝配檢驗裝置。

9.1實時檢測充電樁CP線上的電壓，占空比，頻率。并通過占空比按照國標規定計算充電樁的最大輸出電流。

9.2實時檢測充電樁上的CC端連接電阻值，依據國標判斷連接狀態和電纜容量。

9.3采用250V/440V 32A(三相)槍座，兼容單三相交流充電樁測試。

9.4供電方式可選擇外接電源供電或樁供電。

9.5內置單相電表，實時顯示充電樁的充電電壓電流數據。

9.6實時監控充電槍座的溫度。

9.7使用7寸電阻觸摸屏操作。S2開關外置，通過手動控制。

9.8判斷CP電壓，CP頻率，CP占空比，CC阻值數據的合格范圍并顯示判斷結果。

9.9交流槍座7孔線全部用香蕉座引出，方便外接儀器測量。其中A,B,C,N采用16MM插座，耐壓3KV，最大電流80A。

10.充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作。

11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

三.產品組成

電動車交流單槍充電樁、智能充電卡片、顯示裝置、交流充電樁充電插座/充電槍、充電樁裝配檢驗模塊、配電箱等組成，可移動的臺架。

四.技術規格

1.供電電源：AC220V ±10% 50Hz

2.供電電流：最大32A

3.工作溫度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(長×寬×高)

5.產品工藝標準:

設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。

6.充電樁：220V 、 7KW 、 32A

五.實訓項目

1.充電樁內部電路原理實訓。

2.充電樁的部件組成及作用實訓。

3.充電樁的操作方法實訓。

4.操作充電樁對蓄電池充電全過程實訓。

5.故障設置、排除思路和方法實訓。

6.充電樁裝配檢驗實訓。

六．基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	充電樁組件	國標220V 32A,7KW	套	1
3	充電插座與充電槍	國標	套	1
4	智能充電卡片	配套	套	1
5	充電樁裝配檢驗模塊	國標	套	1
6	模擬指示燈	配套	套	1
7	操作開關	配套	套	1
8	直流接觸器	配套	套	1
9	移動臺架	1500×700×1700mm (帶自鎖腳輪裝置)	臺	1
10	故障模擬與排除裝置	配套	套	1
11	配電箱盒	配套	套	1
12	保修卡/合格證	配套	套	1
13	教師手冊	配套	套	1

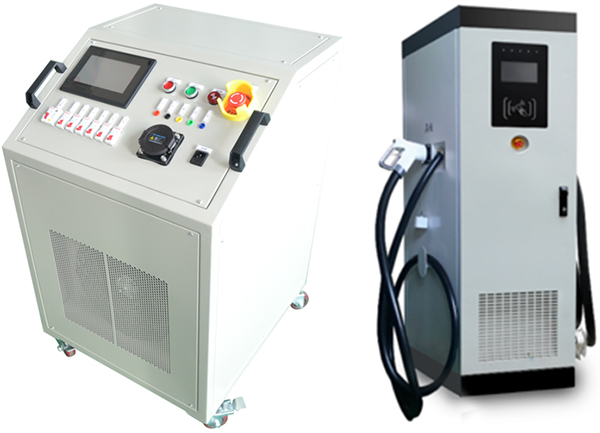

二.直流充電樁及裝配檢測臺

一.產品簡介

該設備完整展示了新能源汽車直流充電裝置裝配與檢驗系統,全面展示了充電樁的裝配及檢驗檢測。配套國標充電槍與車載充電座，充電樁的裝配檢驗裝置。

適用直流充電樁的裝配檢驗實訓教學。

二.功能特點

1.詳細的原理框圖展示，真實可操作運行的充電裝配與檢驗系統。

2.面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。

3.真實的直流充電樁充電端口，便于學習充電端口管腳定義及作用。

4.面板上安裝有點火開關、直流充電樁總成，工況指示燈，電源開關，充電樁檢驗模塊與操縱開關。

5.帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.配套充電樁智能充電卡片。

7.安裝充電樁的顯示裝置，同步顯示數據。操作軟件顯示充電電壓、充電電流、充電電量、充電時間等；具有三種充電模式：按金額充電、按時間充電、按電量充電等。安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護。具有電源、充電、故障三種狀態指示。核心控制板可實現刷卡信息采集處理；LTE（4G）、GSM多模通訊傳輸，GPS定位，射頻識別卡系統、電流電壓參數采集處理并顯示或報警；用電量采集計量、保護等功能。

8.直流充電樁產品的使用現場運行狀態的檢驗考核及定量檢驗，可以幫助產品現場安裝調試和驗證。測試模塊嚴格依照相關國標要求研發生產，真實模擬電動汽車充電過程，可測量充電電壓、測量S、A、CC等信號，同時可以避免實車作為檢查裝置因充電樁故障導致的損壞。該模塊使用充電樁供電，無需外置供電。同時測量充電機的輸出電壓、電流、功率、紋波系數以及充電機的電能誤差等參數，同時還具備BMS模擬器、絕緣電阻測試、溫度采集、濕度采集、GPS北京時間校準等功能，全程可實現自動化測試。大屏幕中文菜單顯示，顯示信息量大，操作方便。

9.國標直流充電樁的裝配檢驗裝置。

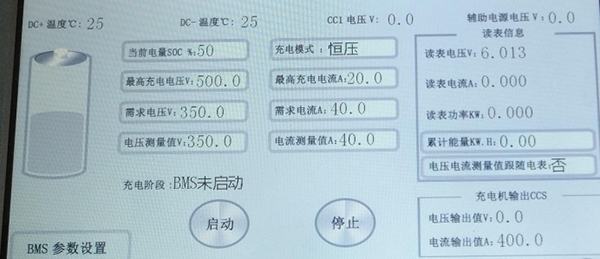

9.1.具有 1 級電能表，實時顯示充電樁輸出電壓，電流，功率，統計充電電量，

并可將數據同步至 BCS 報文里面。帶有上位機操作軟件，10寸觸摸屏操作界面，實現對充電樁的多種測試和分析方式。符合國標GB.T27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》通信協議，兼容國標GB.T27930-2011通信協議。

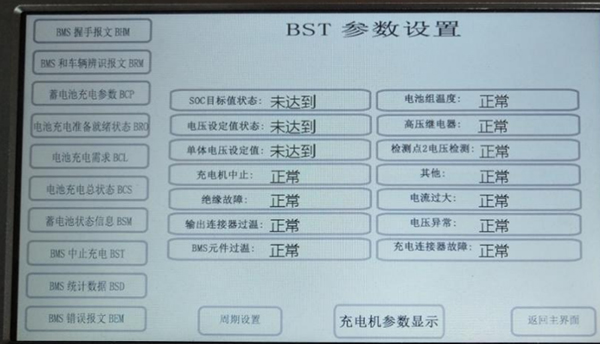

9.2.車輛端報文內容和報文周期全部可設置，可模擬汽車各種報文情況。SOC 自動增加，可設置充電時長從而到達自動老化測試功能。

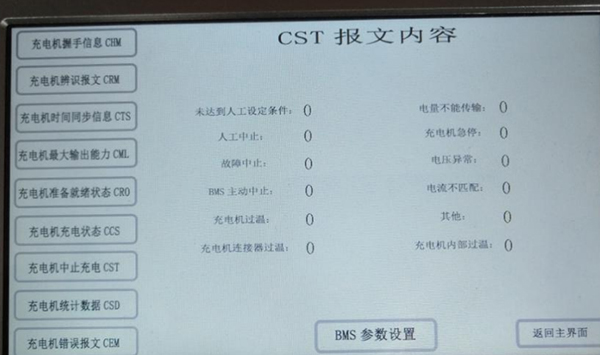

9.3.充電機CTS,CRM, CHM ,CML,CRO,CCS,CST,CSD,CEM報文狀態實時顯示。

9.4.通訊過程中實時的報文輸出并翻譯，且具有實時保存功能。相當于擁有CAN盒子的功能，方便各類相關人員的直接使用和故障分析。上位機使用USB接口直接控制，與485和232相比免去了接線和轉接頭的麻煩。

9.5.對充電樁的通信一致性測試，并具有輸出分析報告的功能。各類報文的平均周期，發送次數，最大周期，最小周期統計。報文甘特波形圖輸出，對充電樁的故障分析更直觀和全面。通訊過程中實時的報文輸出并翻譯，且具有實時保存功能。

9.6.多檔位的R4電阻設置，可測試臨界拔槍狀態，完全拔槍狀態。帶有電池電壓模擬，可模擬電池正接，反接，不接測試。

9.8. 具有1級電能表，實時顯示充電樁輸出電壓，電流，功率，統計充電電量，并可將數據同步至BCS報文里面。多檔位DC+,DC-漏電電阻模擬，可對充電樁的絕緣檢查進行平衡和不平衡漏電測試。

9.9.互操作性部分測試，絕緣故障測試，拔槍測試，電池反接，不接等測試SOC，自動增加，可設置充電時長從而到達自動老化測試功能。

10.充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作。

11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

三.產品組成

電動車直流單槍充電樁、智能充電卡片、顯示裝置、直流充電樁充電插座/充電槍、直流充電樁裝配檢驗模塊、配電箱等組成，可移動的臺架。

四.技術規格

1.供電電源：AC380V

2.供電電流：最大150A；輸出電壓：DC 200-750V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(長×寬×高)

5.產品工藝標準:

設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。

6.直流充電樁：輸入380V 、60KW；輸出200-750V

五.實訓項目

1.充電樁內部電路原理實訓。

2.充電樁的部件組成及作用實訓。

3.充電樁的操作方法實訓。

4.操作充電樁對蓄電池充電全過程實訓。

5.故障設置、排除思路和方法實訓。

6.直流充電樁裝配檢驗實訓。

六．基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	直流充電樁組件	國標60KW，單槍	套	1
3	充電插座與充電槍	國標	套	1
4	智能充電卡片	配套	套	1
5	直流充電樁裝配檢驗模塊	國標	套	1
6	模擬指示燈	配套	套	1
7	操作開關	配套	套	1
8	直流接觸器	配套	套	1
9	移動臺架	1500×700×1700mm (帶自鎖腳輪裝置)	臺	1
10	故障模擬與排除裝置	配套	套	1
11	配電箱盒	配套	套	1
12	保修卡/合格證	配套	套	1
13	教師手冊	配套	套	1

三.充電樁監控系統

系統簡介

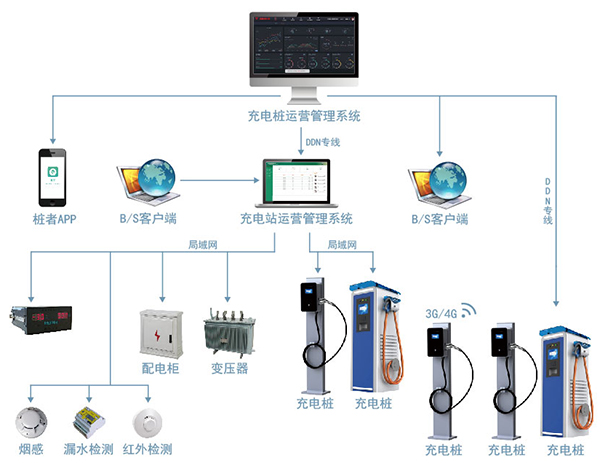

通過充電云平臺與運營調度系統交互，實現智能排班輪充的全自動化運營和管理；另外在監控、調度、安全監管與預警、決策以及線路規劃等方面實現可無人值守也可人工干預的智能運行；通過大數據分析及挖掘技術建立服務于整個智能充電運營平臺的數據中心，為用戶提供多維度運營、運維、財務、質量、服務數據分析。

通過充電云平臺的開放能力提供更廣泛的充電資源，電動車主可通過象前充APP或公眾號，查找附近大功率直流充電設備為主的公共充電站進行快速補電。同時提供了預約充電服務，減少充電等待時間，實現場站有序充電；通過云平臺提供的動力、安防監控系統，專業維護團隊7*24小時線上線下服務，實現場站無人值守自動化運營。

技術指標

1.充電樁運營管理系統集地圖管理模式、充電樁監控、營銷管理、運維管理、APP運營管理、系統管理等多種管理系統于一體，可對對多個網點進行省、市、區的分層管理，直觀顯示網點的充電樁分布情況與運作情況。充值計費、充電預約、實時監控等統計數據一目了然，定制化的貼心服務和人性化的交互設計更是為管理者提供極致使用體驗。

2.地圖管理模式：可對多個網點進行省、市、區的分層管理，直觀顯示網點分布情況與運作情況。

3.數據管理模式：可查看后臺全部統計數據，包含收入概況、預約概況、通電率、預約率、空余充電樁數量、故障率、故障設備數量、充電樁總數、后臺總收入及會(huì )員數量等信息。

4.充電樁管理監控：顯示后臺所有充電站列表，可查看各充電站的設站時間、關閉時間、運行狀態等信息。

5.營銷管理模式:包含會(huì )員中心、計費規則、臺賬管理等模塊，可查看會(huì )員基本信息、計費模式和不同模式間使用費用及折扣率以及各地市充電站數量及各個充電站的使用情況及收入。

6.運維管理模式:包含歷史警告、實時警告、運維查詢、執行人員列表、執行維修工單等模塊，可查看各類型充電樁的告警內容及發生時間，智能顯示維護人員基本信息和派單工單的時間及內容。

7.APP運營管理模式:包含APP用戶管理、充電預約管理、充電樁列表、充值管理、客服咨詢管理、消費管理等模塊，可查看APP客戶預約充電、充值、咨詢信息及處理狀態，同時也可查看各充電樁的基本信息及使用、消費情況。

8.系統管理:包含菜單配置、角色管理、通電管理、用戶管理、組織機構等模塊�？刹榭锤鞴δ苣�塊的菜單配置、登陸后臺人員的權限管理、具有后臺權限人員的部門及上級部門信息以及設置通用密碼等。

9.實時監控充電槍座的溫度。

10.每臺充電樁通過CAN 通訊口進行云平臺連接。

實訓項目

1.充電云平臺原理實訓。

2.充電站的構成實訓。

3.充電站的操作實訓。

4.充電樁管理監控全過程實訓。

5.系統故障設置、排除思路和方法實訓。
